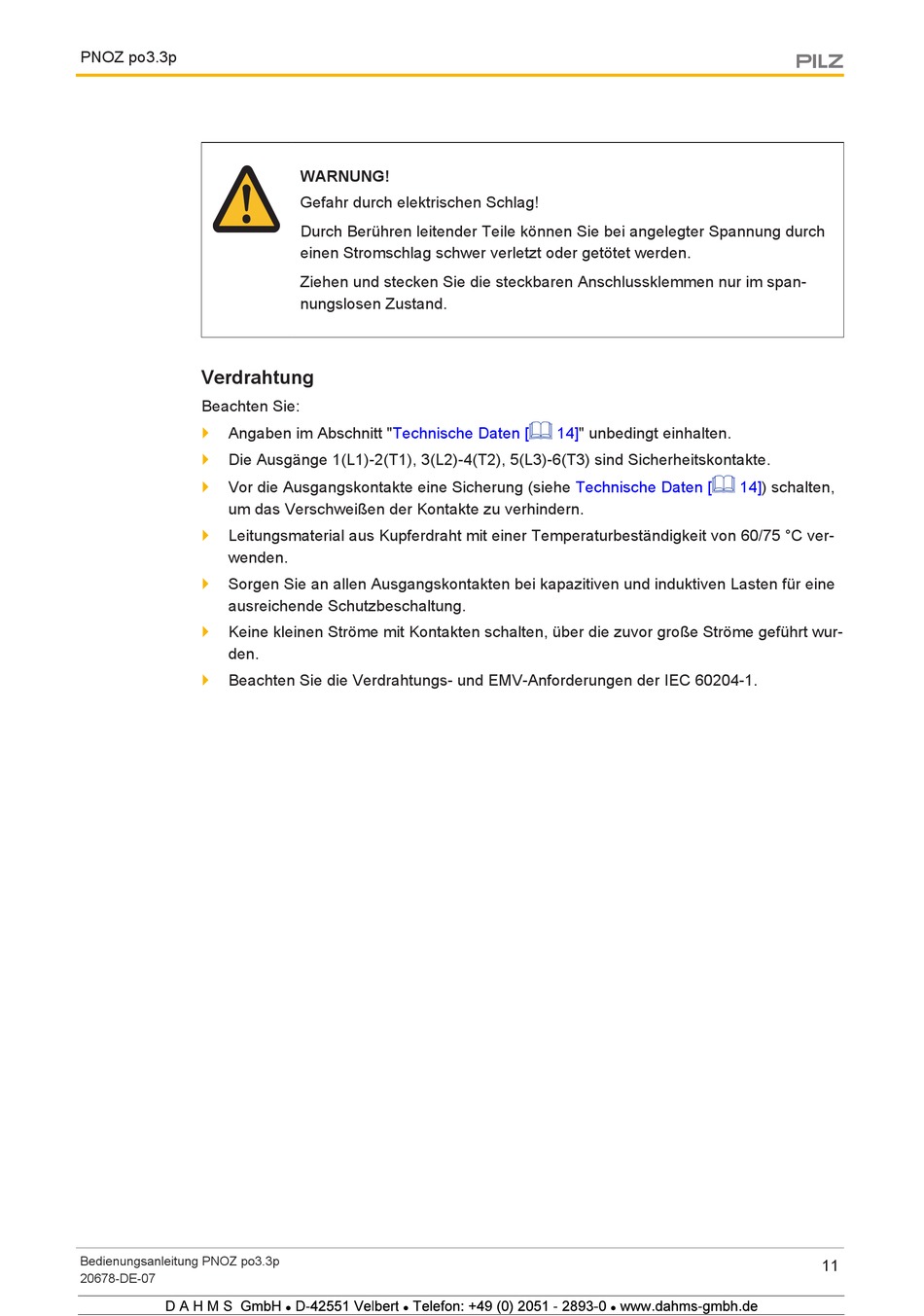

PNOZ po3.3p
Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Die Ausgänge 1(L1)-2(T1), 3(L2)-4(T2), 5(L3)-6(T3) sind Sicherheitskontakte.
}
Vor die Ausgangskontakte eine Sicherung (siehe
um das Verschweißen der Kontakte zu verhindern.
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-
wenden.
}
Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.
}
Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur-
den.
}
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1.
Bedienungsanleitung PNOZ po3.3p
20678-DE-07
1234 567 2
WARNUNG!
Gefahr durch elektrischen Schlag!
Durch Berühren leitender Teile können Sie bei angelegter Spannung durch
einen Stromschlag schwer verletzt oder getötet werden.
Ziehen und stecken Sie die steckbaren Anschlussklemmen nur im span-
nungslosen Zustand.
"Technische Daten [
9
7
9 9
8
8
14]" unbedingt einhalten.
Technische Daten [
! " # 6$ 9 % 67 # !
8
14]) schalten,
11
