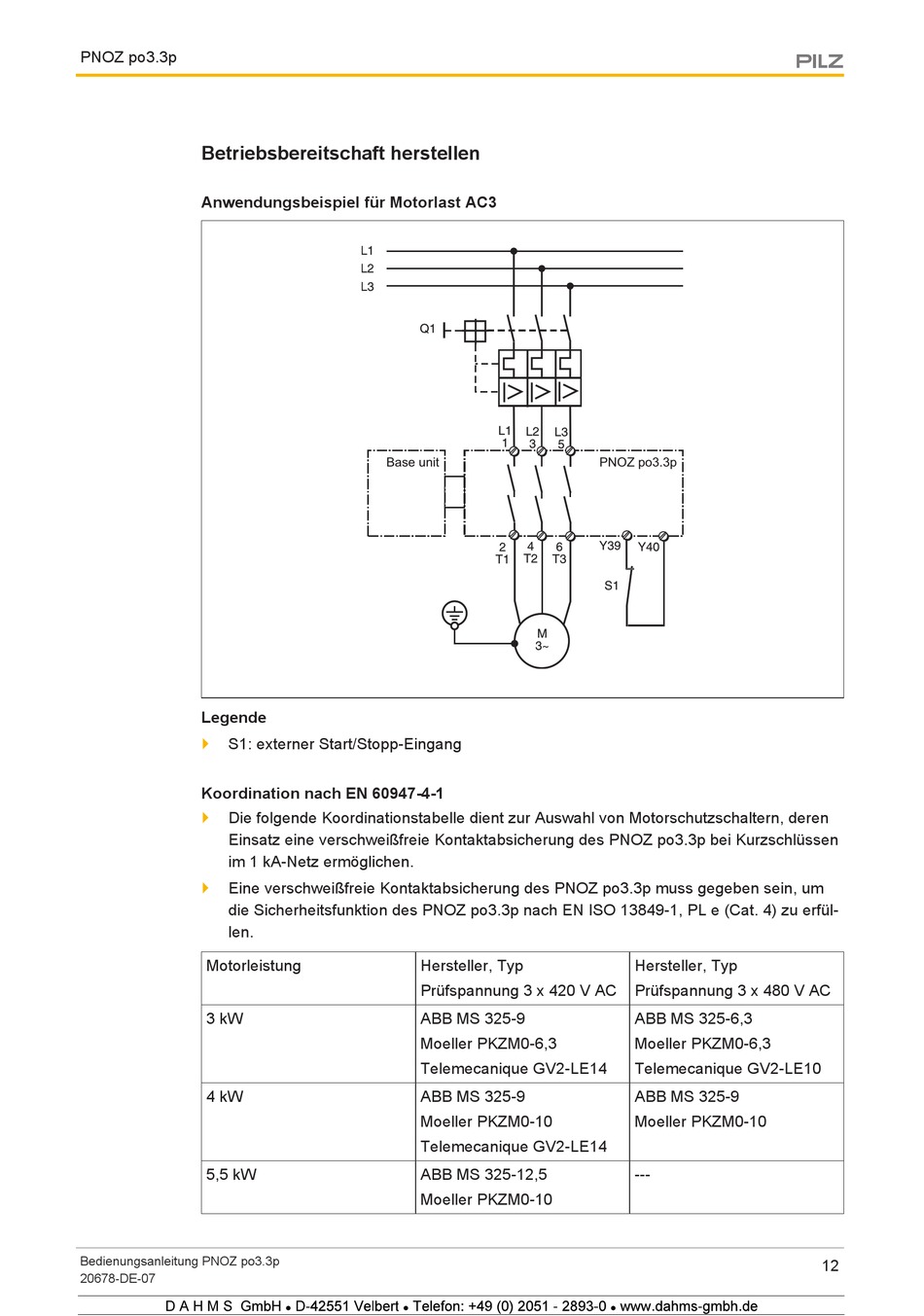

Betriebsbereitschaft herstellen
Anwendungsbeispiel für Motorlast AC3
Legende
}
S1: externer Start/Stopp-Eingang
Koordination nach EN 60947-4-1
}
Die folgende Koordinationstabelle dient zur Auswahl von Motorschutzschaltern, deren
Einsatz eine verschweißfreie Kontaktabsicherung des PNOZ po3.3p bei Kurzschlüssen
im 1 kA-Netz ermöglichen.
}
Eine verschweißfreie Kontaktabsicherung des PNOZ po3.3p muss gegeben sein, um
die Sicherheitsfunktion des PNOZ po3.3p nach EN ISO 13849-1, PL e (Cat. 4) zu erfül-
len.
Motorleistung
3 kW
4 kW
5,5 kW
Bedienungsanleitung PNOZ po3.3p
20678-DE-07
1234 567 2
Base unit
Hersteller, Typ
Prüfspannung 3 x 420 V AC
ABB MS 325-9
Moeller PKZM0-6,3
Telemecanique GV2-LE14
ABB MS 325-9
Moeller PKZM0-10
Telemecanique GV2-LE14
ABB MS 325-12,5
Moeller PKZM0-10
9
7
9 9
8
8
PNOZ po3.3p
Hersteller, Typ
Prüfspannung 3 x 480 V AC
ABB MS 325-6,3
Moeller PKZM0-6,3
Telemecanique GV2-LE10
ABB MS 325-9
Moeller PKZM0-10
---
! " # 6$ 9 % 67 # !
8
12
