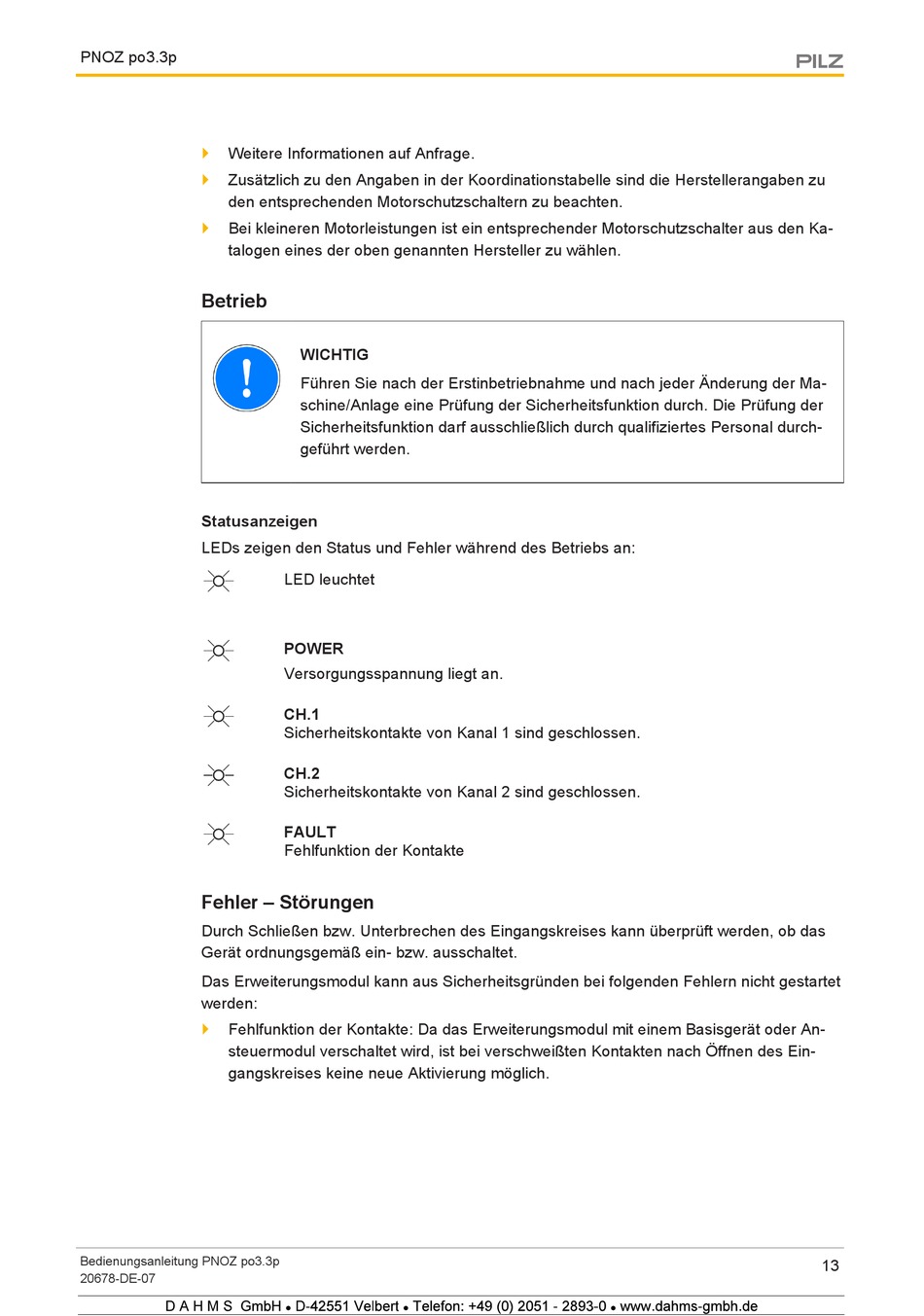

Pilz PNOZ po3.3p Bedienungsanleitung Seite 13

Sicherheitsschaltgeräte
Vorschau ausblenden Andere Handbücher für PNOZ po3.3p:

Werbung

PNOZ po3.3p
}
Weitere Informationen auf Anfrage.
}
Zusätzlich zu den Angaben in der Koordinationstabelle sind die Herstellerangaben zu
den entsprechenden Motorschutzschaltern zu beachten.
}
Bei kleineren Motorleistungen ist ein entsprechender Motorschutzschalter aus den Ka-
talogen eines der oben genannten Hersteller zu wählen.
Betrieb
Statusanzeigen
LEDs zeigen den Status und Fehler während des Betriebs an:
Fehler – Störungen
Durch Schließen bzw. Unterbrechen des Eingangskreises kann überprüft werden, ob das
Gerät ordnungsgemäß ein- bzw. ausschaltet.
Das Erweiterungsmodul kann aus Sicherheitsgründen bei folgenden Fehlern nicht gestartet
werden:
}
Fehlfunktion der Kontakte: Da das Erweiterungsmodul mit einem Basisgerät oder An-
steuermodul verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
Bedienungsanleitung PNOZ po3.3p
20678-DE-07
1234 567 2
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
CH.1
Sicherheitskontakte von Kanal 1 sind geschlossen.
CH.2
Sicherheitskontakte von Kanal 2 sind geschlossen.
FAULT
Fehlfunktion der Kontakte
9   7
            9    9
8
8
 ! " # 6$ 9 % 67 # !
8
13
