Inbetriebnahme
3.1
Lieferung des Gerätes
Externen Aufwickler auf Transportschäden und Vollständigkeit prüfen.
Lieferumfang:
•
Externer Aufwickler
•
2 Wickeladapter
•
Teller
•
Verbindungsset
•
Netzkabel
•
Dokumentation
i
Hinweis!
Originalverpackung für spätere Transporte aufbewahren.
3.2
Verbindungsset montieren
Das Verbindungsset ist für das Herstellen einer feststehenden, definierten Position vom externen Aufwickler ER4/210
und dem Drucker MACH4 notwendig.
1. Die Führungen (4) am Adapterblech in die Aussparungen (5) in der Bodenwanne des MACH4 einführen.
2. Die zwei Dorne (2) am Verbindungsblech in die Löcher (1) im Fuß des externen Aufwicklers einführen.
( 4.1 Ausrichten des Externen Aufwicklers zum Drucker)
3. Rändelschraube (3) anziehen.

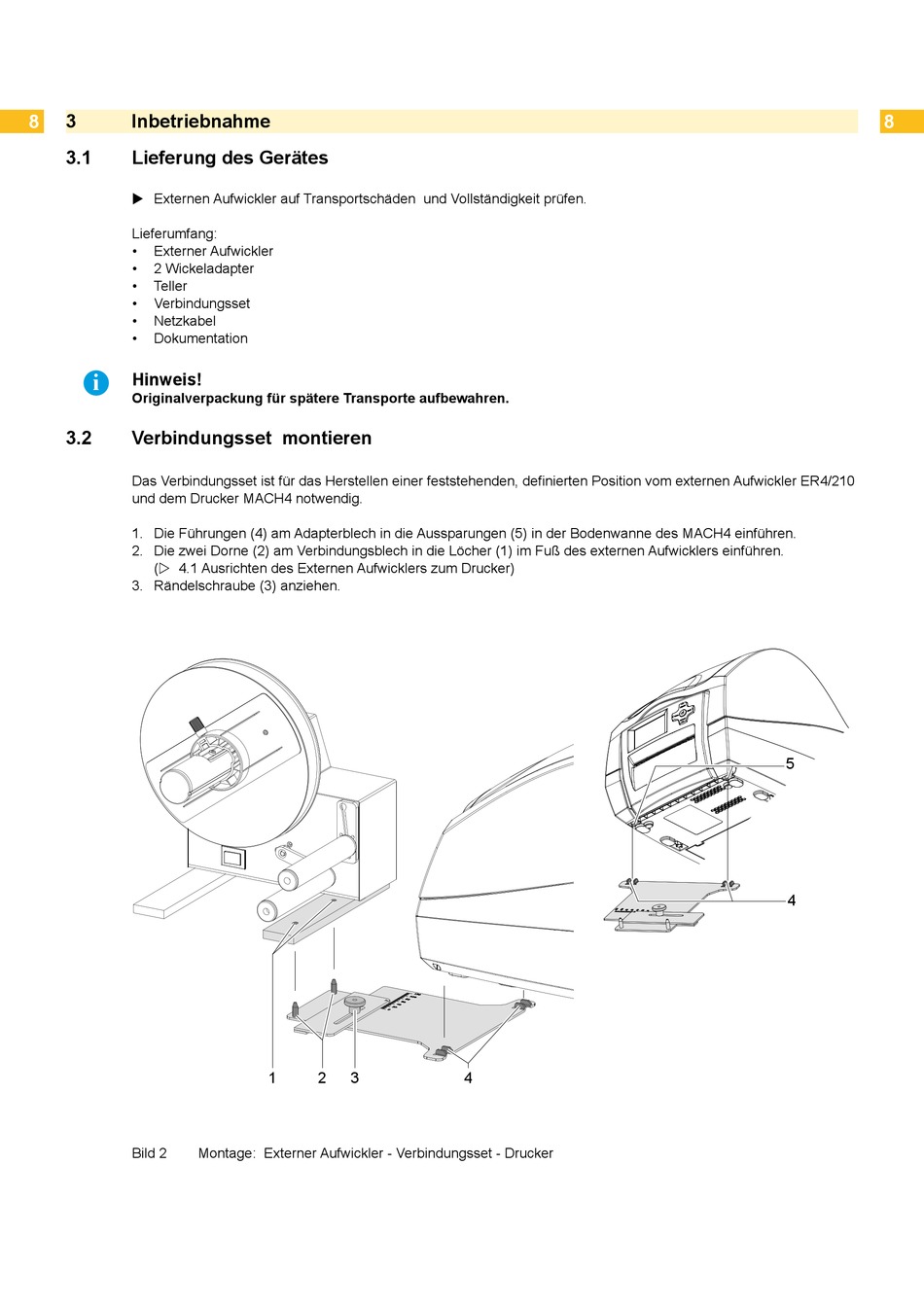

Bild 2
Montage: Externer Aufwickler - Verbindungsset - Drucker
1
2
3
4
8
5
4
