10
4

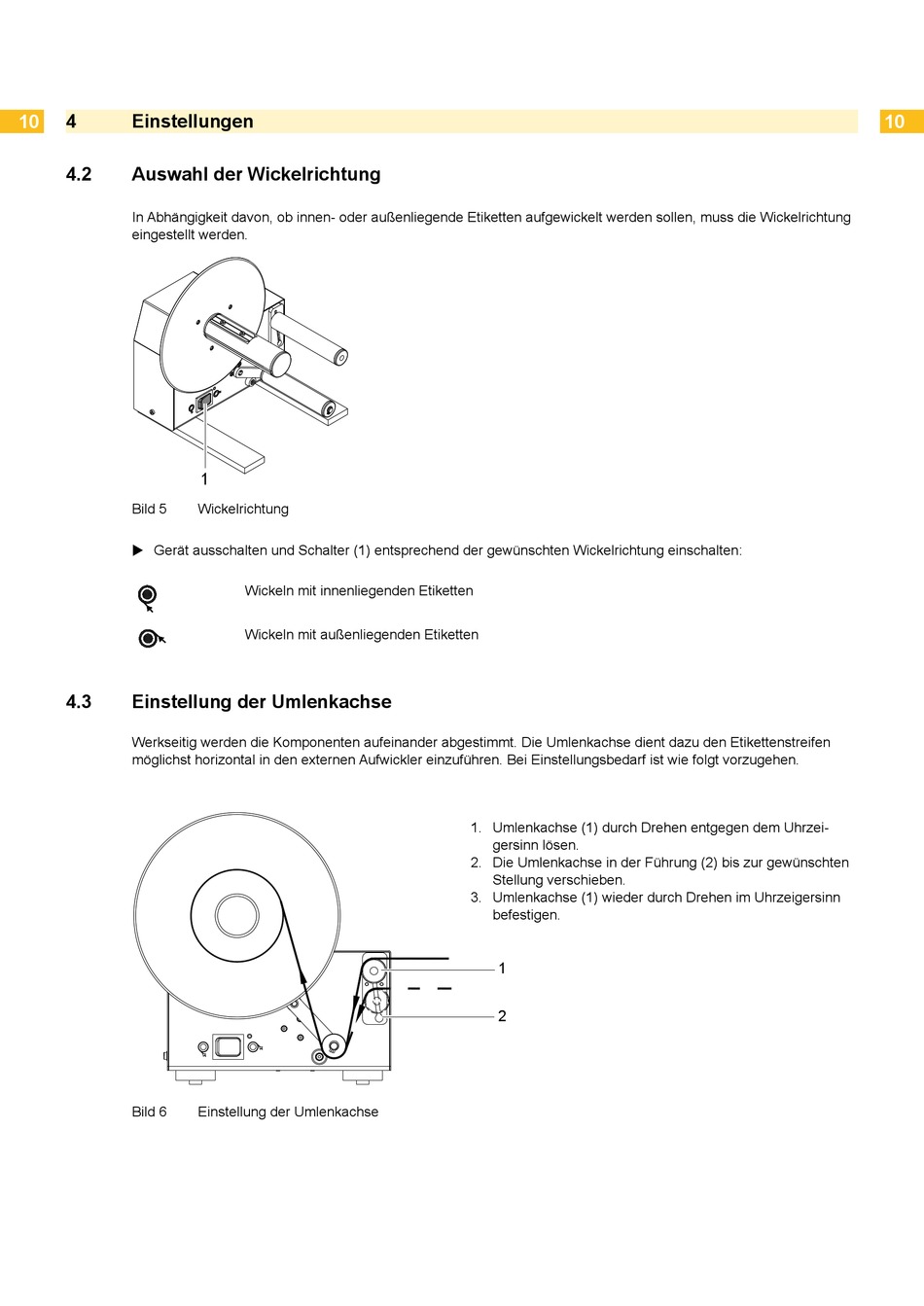

Einstellungen
4.2
Auswahl der Wickelrichtung
In Abhängigkeit davon, ob innen- oder außenliegende Etiketten aufgewickelt werden sollen, muss die Wickelrichtung
eingestellt werden.
Bild 5
Gerät ausschalten und Schalter (1) entsprechend der gewünschten Wickelrichtung einschalten:
4.3
Einstellung der Umlenkachse
Werkseitig werden die Komponenten aufeinander abgestimmt. Die Umlenkachse dient dazu den Etikettenstreifen
möglichst horizontal in den externen Aufwickler einzuführen. Bei Einstellungsbedarf ist wie folgt vorzugehen.
Bild 6
1
Wickelrichtung
Wickeln mit innenliegenden Etiketten
Wickeln mit außenliegenden Etiketten
Einstellung der Umlenkachse
1. Umlenkachse (1) durch Drehen entgegen dem Uhrzei-
gersinn lösen.
2. Die Umlenkachse in der Führung (2) bis zur gewünschten
Stellung verschieben.
3. Umlenkachse (1) wieder durch Drehen im Uhrzeigersinn
befestigen.
1
2
10
