5
Betrieb
5.1
Aufwickeln direkt auf die Wickelachse
i
Hinweis!
Feder (2) von der Wickelachse entfernen.
Warnung!
!
Verletzungsgefahr durch rotierende Teile.
Beim Einschalten läuft der Aufwickler sofort an und wickelt, bis das Material gestrafft ist.
1
2
3
6
7
5

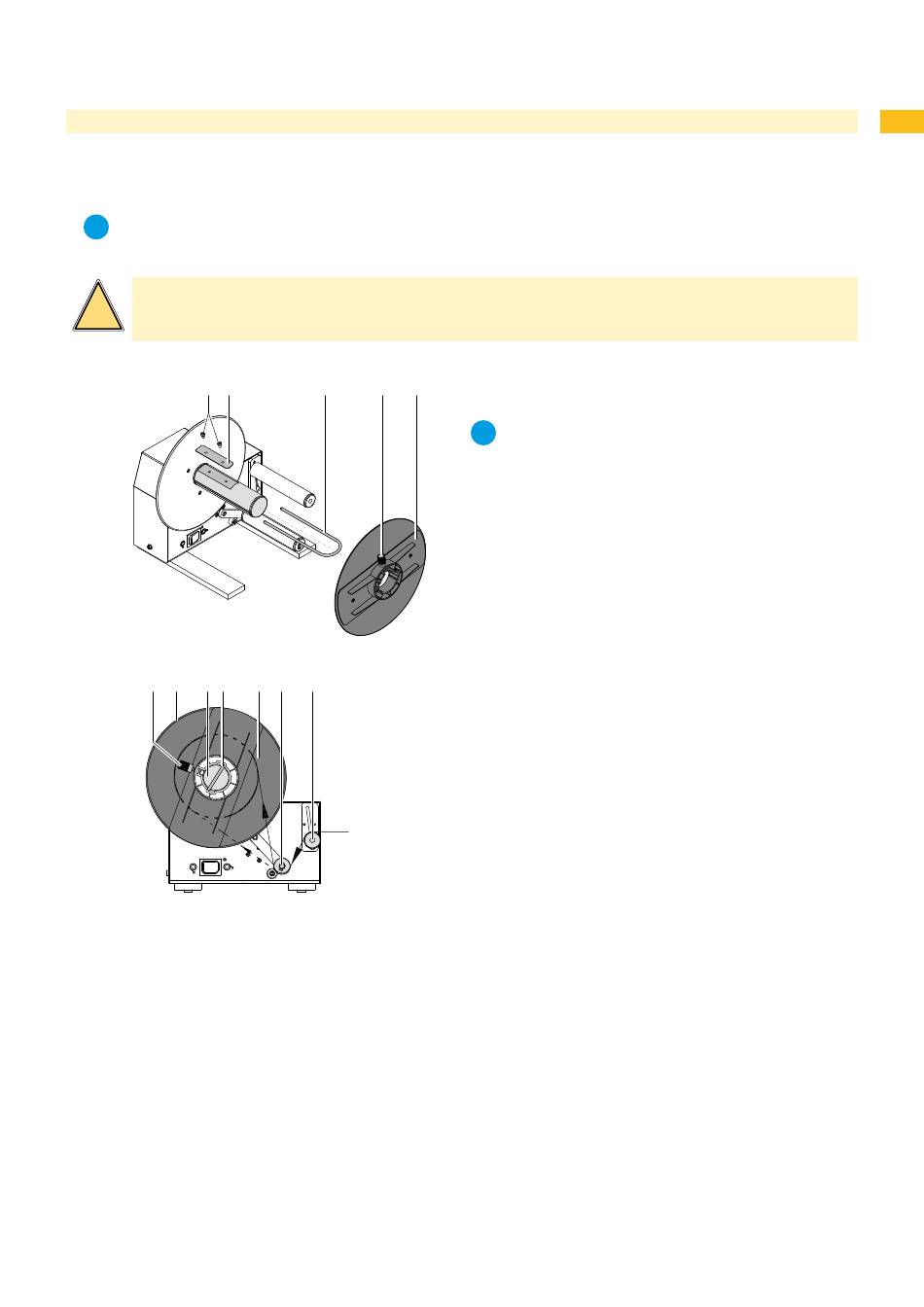

Bild 7
Aufwickeln direkt auf die Wickelachse
5
3
4
4
8
9
1. Schrauben (1) lösen und die Feder (2) entfernen.
i
Hinweis!
Eingestellte Wickelrichtung beachten :
- gestrichelte Linie gültig für innenliegende
Etiketten
- durchgezogene Linie gültig für außenliegende
Etiketten.
2. Etikettenband über die Umlenkachse (9) und Rolle (8) zur
Wickelachse (7) führen.
3. Etikettenband mit dem Bügel (5) in die Nut der Wickel-
achse (7) drücken.
4. Den Bügel (5) bis zum Anschlag an den Wickelteller (6)
schieben.
5. Den Teller (4) mit dem Bund nach außen so auf die
Wickelachse schieben, dass er leicht am Etikettenband
anliegt. Das Etikettenband muss sich zwischen Wickel-
teller und Teller bewegen lassen.
6. Die Rändelschraube (3) am Teller festziehen.
7. Aufwickler am Netzschalter einschalten.
11
