Demontage - Rotel Rb-5000 Technische Anleitung

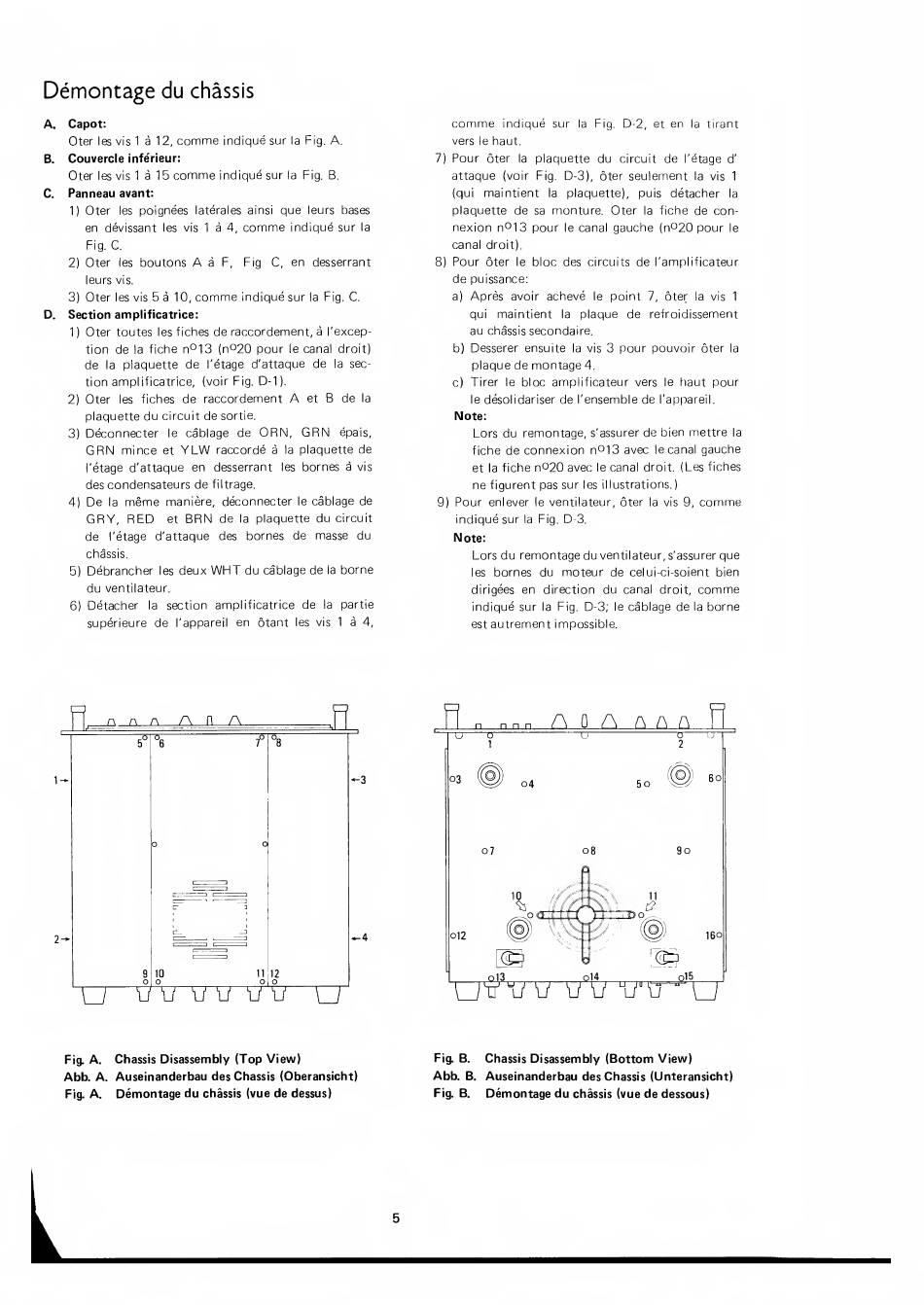

Demontage
du
chassis
A.
Capot:
Oter
les vis
1
a
12,
comme
indique sur
la
Fig.
A.
B.
Couvercle
inferieur:
Oter
les
vis
1
a
1
5
comme
indique
sur
la Fig. B.
C.
Panneau
avant:
1)
Oter
les
poignees
laterales ainsi
que
leurs
bases
en devissant
les vis
1
a 4,
comme
indique sur
la
Fig.
C.
2)
Oter
les
boutons
A
a
F, Fig
C,
en
desserrant
leurs vis.
3)
Oter
les vis
5
a 10,
comme
indique
sur
la
Fig. C.
D.
Section
amplificatrice:
1
)
Oter toutes
les
fiches
de raccordement,
a
['excep-
tion
de
la
fiche
n°13 (n°20 pour
le
canal droit)
de
la
plaquette
de
I'etage
d'attaque
de
la
sec-
tion amplificatrice, (voir Fig.
D-1).
2)
Oter
les
fiches
de raccordement
A
et
B
de
la
plaquette
du
circuit
de
sortie.
3)
Deconnecter
le
cablage
de
ORN,
GRN
epais,
GRN
mince
et
YLW
raccorde
a
la
plaquette de
I'etage
d'attaque en desserrant
les
bornes
a vis
des
condensateurs de
filtrage.
4)
De
la
meme
maniere, deconnecter
le
cablage de
GRY,
RED
et
BRN
de
la
plaquette
du
circuit
de
I'etage
d'attaque des
bornes de masse du
chassis.
5)
Debrancher
les
deux
WHT
du
cablage
de
la
borne
du
ventilateur.
6)
Detacher
la
section amplificatrice
de
la
partie
superieure
de
I'appareil
en otant
les
vis
1
a 4,
comme
indique
sur
la
Fig.
D-2,
et
en
la
tirant
vers
le
haut.
7)
Pour
oter
la
plaquette du
circuit
de
I'etage
d'
attaque
(voir Fig.
D-3), oter
seulement
la vis
1
(qui
maintient
la
plaquette), puis detacher
la
plaquette de
sa
monture. Oter
la
fiche de con-
nexion n°13
pour
le
canal
gauche (n°20 pour
le
canal
droit).
8)
Pour
oter
le
bloc des
circuits
de
I'amplificateur
de
puissance:
a)
Apres
avoir
acheve
le
point
7,
oter
la
vis
1
qui maintient
la
plaque de refroidissement
au
chassis
secondaire.
b)
Desserer ensuite
la
vis
3 pour pouvoir
oter
la
plaque de
montage
4.
c)
Tirer
le
bloc amplificateur vers
le
haut pour
le
desolidariser
de I'ensemble de
I'appareil.
Note:
Lors
du remontage, s'assurer
de
bien
mettre
la
fiche
de connexion n°13 avec
le
canal
gauche
et
la
fiche
nO20
avec
le
canal droit.
(Les fiches
ne figurent pas sur
les illustrations.)
9)
Pour
enlever
le
ventilateur, oter
la
vis 9,
comme
indique sur
la
Fig.
D-3.
Note:
Lors
du remontage du
ventilateur, s'assurer
que
les
bornes du
moteur
de
celui-ci-soient
bien
dirigees
en
direction
du
canal
droit,
comme
indique
sur
la
Fig. D-3;
le
cablage de
la
borne
est
autrement
impossible.
Fig.
A. Chassis
Disassembly (Top
View)
Fig. B.
Chassis Disassembly
(Bottom View)
Abb.
A.
Auseinanderbau des Chassis (Oberansicht)
Abb.
B.
Auseinanderbau
des Chassis (Unteransicht)
Fig.
A.
Demontage du
chassis
(vue de dessus)
Fig. B.
Demontage du
chassis
(vue de
dessous)
