Betriebsanleitung RT5-14 ........................................................................................ Allgemeines
Übersichtsbilder
Gesamtansicht
9
8
7
6
Beschreibung
Nr.
© 2013 Pohltechnic.com GbR www.pohltechnic.com |

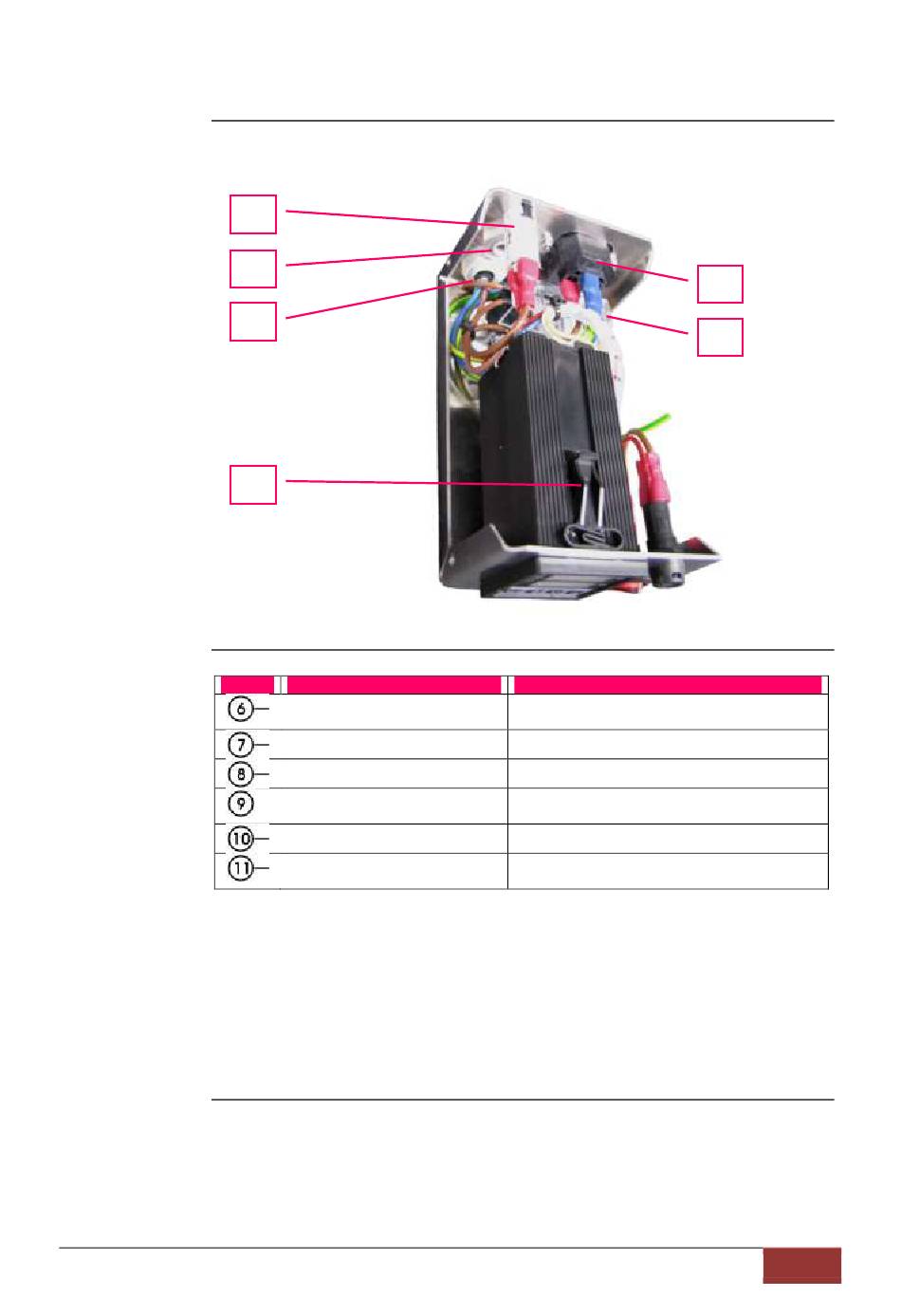

Gesamtansicht Regler RT5-14
Benennung
Halteklammer (2x) Controller
Verschraubung Stromeingang
Verschraubung Sensorleitung
Thermoschutzschalter 10A
Kaltgerätebuchse Kanal
SSR-Relais
Spezifikation
Zur Demontage hinteren Teil der Klammer anhe-
ben und nach hinten abziehen
M16 KS-Verschraubung
Sensorleitung Ausgang M12 KS-Verschraubung.
Autom. Abschaltung, manuelle Wiedereinschal-
tung nach Auslösung
Lastausgang max. 10A ohmsche Last
SSR-130 Nennlast mind. 25 A für Schaltspan-
nung 230VAC
10
11
7
