9 Zubehör
9.1 Drehstromverbinder
Die Drehstromverbinder EMS2-XBR-T-... brücken die Einspeiseklemmen
(1L1 / 3L2 / 5L3) von mehreren elektronischen Motorstartern EMS2-...-SWD.
Sie sind in verschiedenen Ausführungen erhältlich, die sich durch die Anzahl
der zu verbindenden Motorstarter unterscheiden (￫ Tabelle 13).
Der Abstand der einzelnen Klemmenblöcke zueinander ist so ausgelegt, dass
sie auch dann verwendet werden können, wenn die Motorstarter mit einem
Abstand d von bis zu 22,5 mm zueinander montiert sind. Die Länge l der
Anschlussleitung beträgt 3 m.
d
I

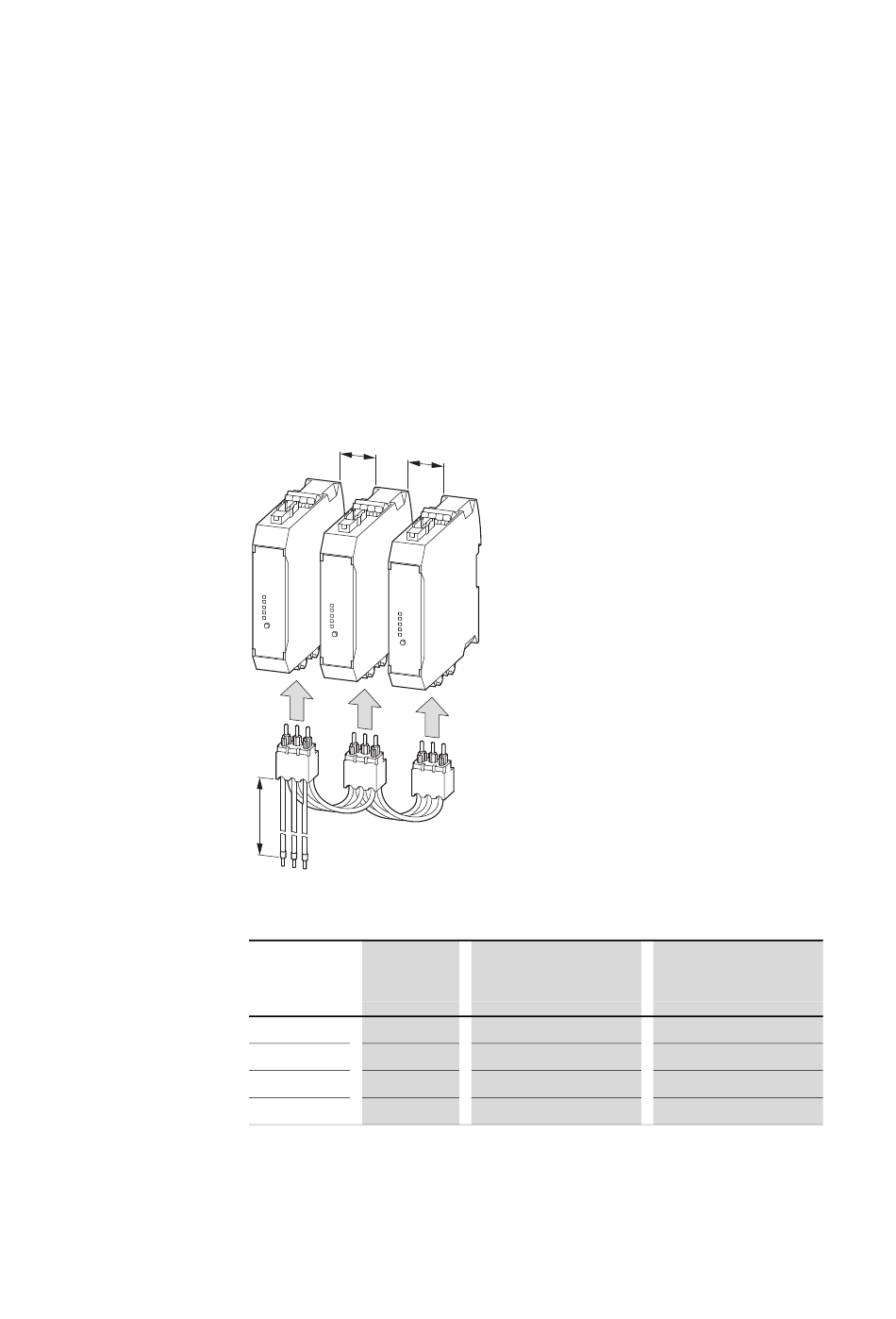

Abbildung 27: Drehstromverbinder EMS2-XBR-T-... und Motorstarter EMS2-...-SWD
Tabelle 13: Drehstromverbinder EMS2-XBR-T-...
Typ
Länge l der
Anschluss-
leitung
EMS2-XBR-T-2
3 m
EMS2-XBR-T-3
3 m
EMS2-XBR-T-4
3 m
EMS2-XBR-T-5
3 m
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
d
Maximale Anzahl zu
versorgender Motor-
starter EMS2-...-SWD
2
3
4
5
9 Zubehör
9.1 Drehstromverbinder
Maximaler Abstand d
zwischen zwei Startern
22,5 mm
22,5 mm
22,5 mm
22,5 mm
