4.2.4.3 Einstellung über CODESYS
Bei Konfiguration mit Gateway
Nachfolgend wird beispielhaft am Gateway EU5C-SWD-PROFIBUS gezeigt,
wie Sie vorgehen, wenn Ihre Konfiguration ein SWD-Gateway vorsieht.
▶
Wählen Sie im Fenster Geräte unter EMS2 einen Motorstarter
EMS2-...-SWD (Doppelklick auf einen Eintrag) aus.

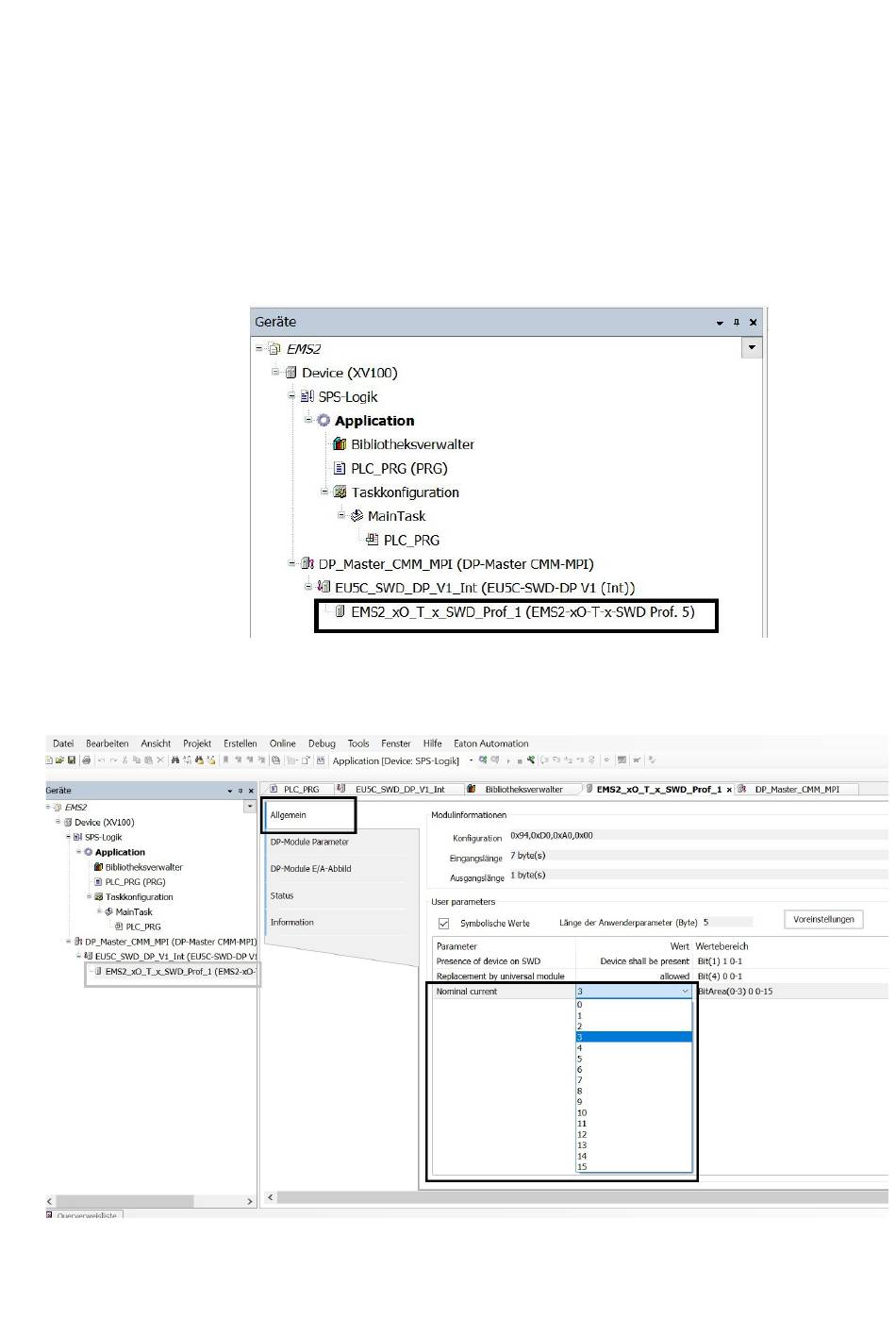

Abbildung 17: Auswählen eines Motorstarters EMS2-...-SWD
▶
Wählen Sie im Bereich Allgemein unter„Nominal current" einen Wert
für den Motornennstrom aus.
Abbildung 18: Auswählen des Motorstarters (links) – Einstellen des Motornennstroms (unten)
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
4 Kurzschluss- und Motorschutz
4.2 Motorschutz
43
