2.2.1 Blockschaltbilder
2.2.2 Klemmenbelegung
3/
5/
1/
L1
L2
L3
2/
4/
6/
T1
T2
T3
M
3 ~

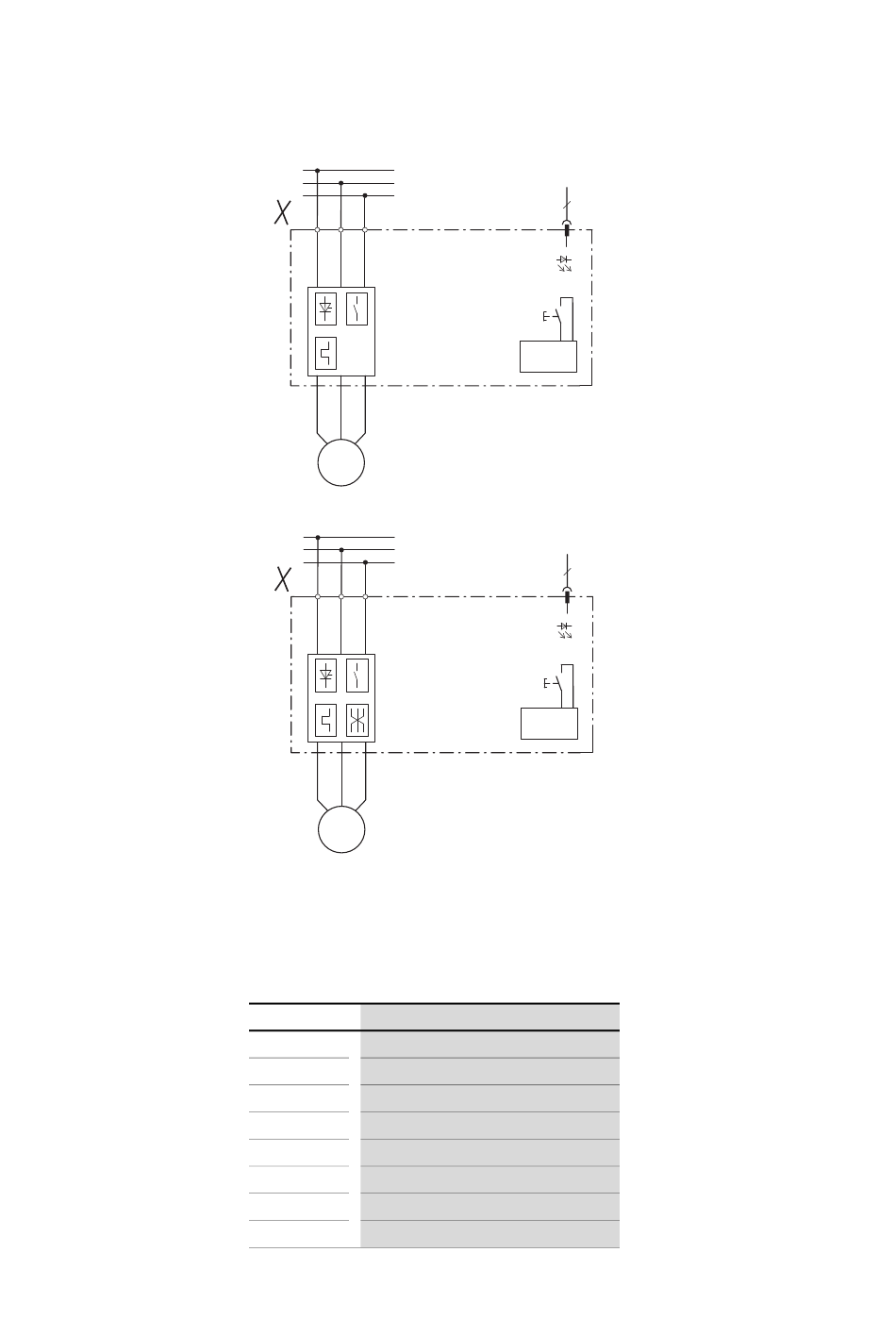

Abbildung 2: Blockschaltbild: Direktstarter mit SWD
1/
3/
5/
L1
L2
L3
2/
4/
6/
T1
T2
T3
M
3 ~
Abbildung 3: Blockschaltbild: Wendestarter mit SWD
Die nachfolgende Tabelle benennt die Funktionen der Klemmen der in
￫ Abschnitt 2.2.1, „Blockschaltbilder"gezeigten Schaltungen.
Tabelle 3:
Klemmenbelegung
Klemme
Funktion
1L1
dreiphasige Einspeisung
3L2
dreiphasige Einspeisung
5L3
dreiphasige Einspeisung
2T1
dreiphasiger Motoranschluss
4T2
dreiphasiger Motoranschluss
6T3
dreiphasiger Motoranschluss
SWD
7-poliger SmartWire-DT Gerätestecker
NC
Not Connected
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
2.2 Motorstarter ohne Sicherheitsfunktion (DO, RO)
SWD
8
SWD
RESET
SWD
8
SWD
RESET
2 Motorstarter – Überblick
13
