5 Applikationsbeispiele
5.3 Zweikanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e)
5.3 Zweikanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e)
24 V DC
F1
52
SmartWire-DT
8
1/
3/
5/
+
L1
L2
L3
EMS2-D(R)OS-...-SWD
2/
4/
6/
T1
T2
T3
U1
V1
W1
M
3 ~

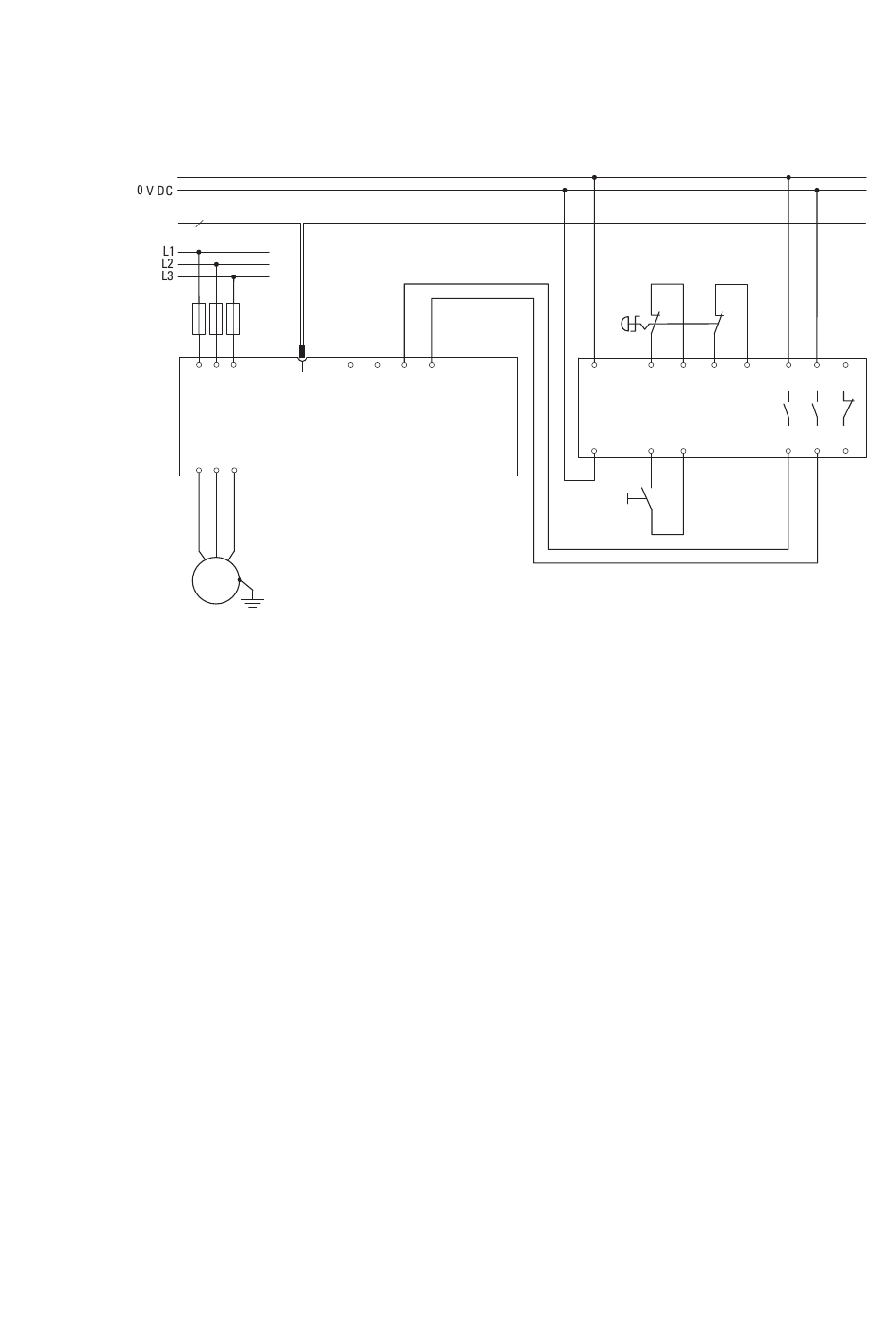

Abbildung 23: Zweikanalige NOT-HALT-Applikation
Der Motorstarter EMS2-D(R)OS-...-SWD wird in Kombination mit einem
Sicherheitsrelais der Reihe ESR5 verwendet.
Beide Leitungen für die sicherheitsgerichtete Freigabe (EN+ / EN-) werden
über das Sicherheitsrelais geschaltet. Zur Freigabe wird eine externe
Spannung von 24 V benutzt. Diese Art der Verdrahtung wird auch dann
akzeptiert, wenn sich der Motorstarter EMS2-...-SWD und das Sicherheits-
relais nicht im gleichen Schaltschrank befinden.
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
- EN+ EN-
S2
S2
S11 S12 S21 S22
S33 S34
S3
13
23
31
14
24
32
