5 Applikationsbeispiele
5.1 Applikation ohne NOT-HALT
5.1 Applikation ohne NOT-HALT
SmartWire-DT
8
F1
1/
3/
L1
L2
EMS2-DO-...-SWD, EMS2-RO-...-SWD
2/
4/
T1
T2
U1
V1
M
3 ~

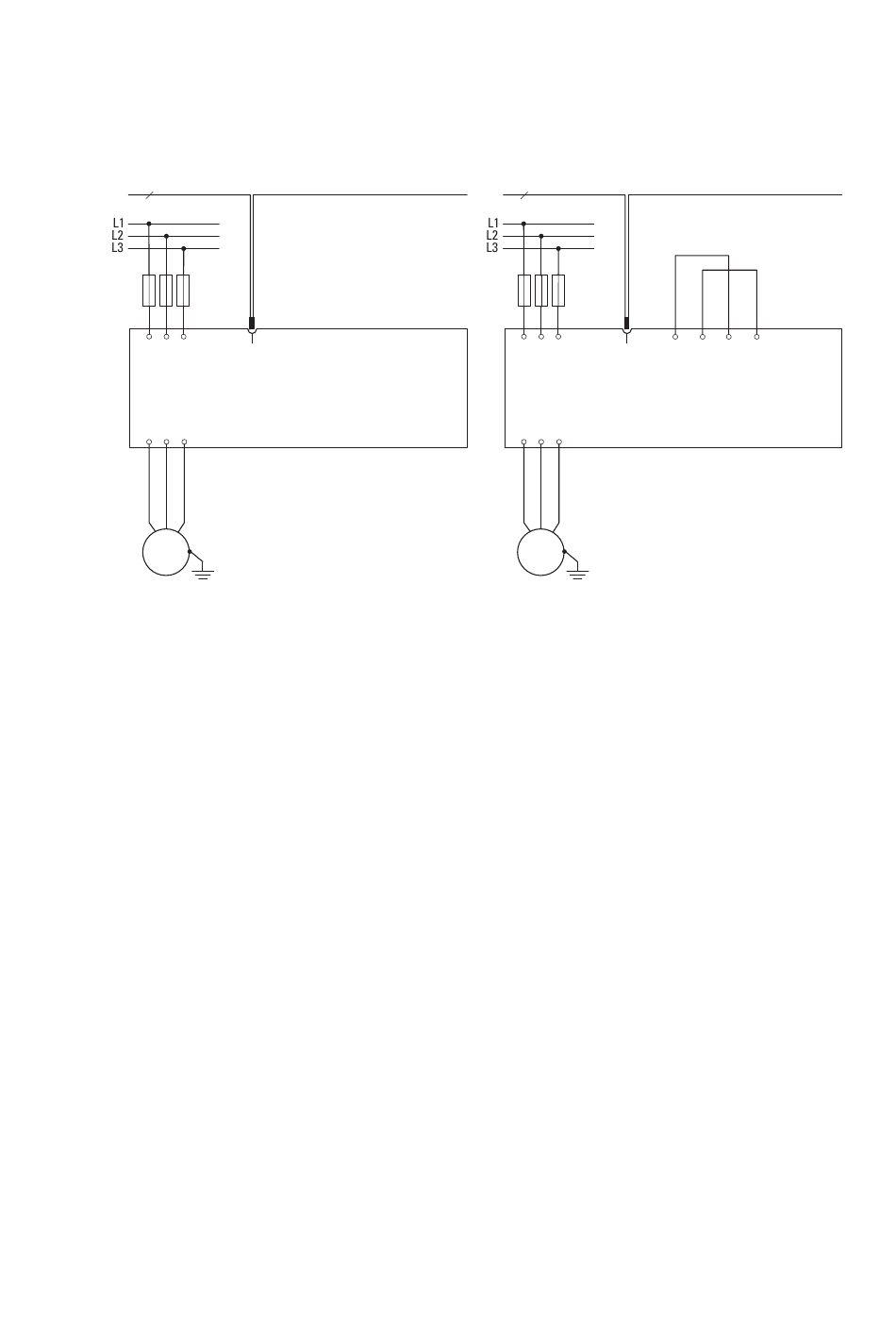

Abbildung 21: Applikation ohne NOT-HALT mit Fehlerausschluss
50
5/
L3
6/
T3
W1
Die Geräte der Reihe EMS2-...-SWD sind bei dieser Applikation nicht in eine
NOT-HALT-Kette einbezogen.
Bei Verwendung von EMS2-DOS-...-SWD bzw. EMS2-ROS-...-SWD sind die
Klemmen + mit EN+ und – mit EN- zu brücken, damit ein Start-Signal über
SWD akzeptiert wird.
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
SmartWire-DT
8
F1
1/
3/
5/
L1
L2
L3
EMS2-DO-...-SWD, EMS2-RO-...-SWD
2/
4/
6/
T1
T2
T3
U1
V1
W1
M
3 ~
+
- EN+ EN-
