4 Kurzschluss- und Motorschutz
4.2 Motorschutz
42

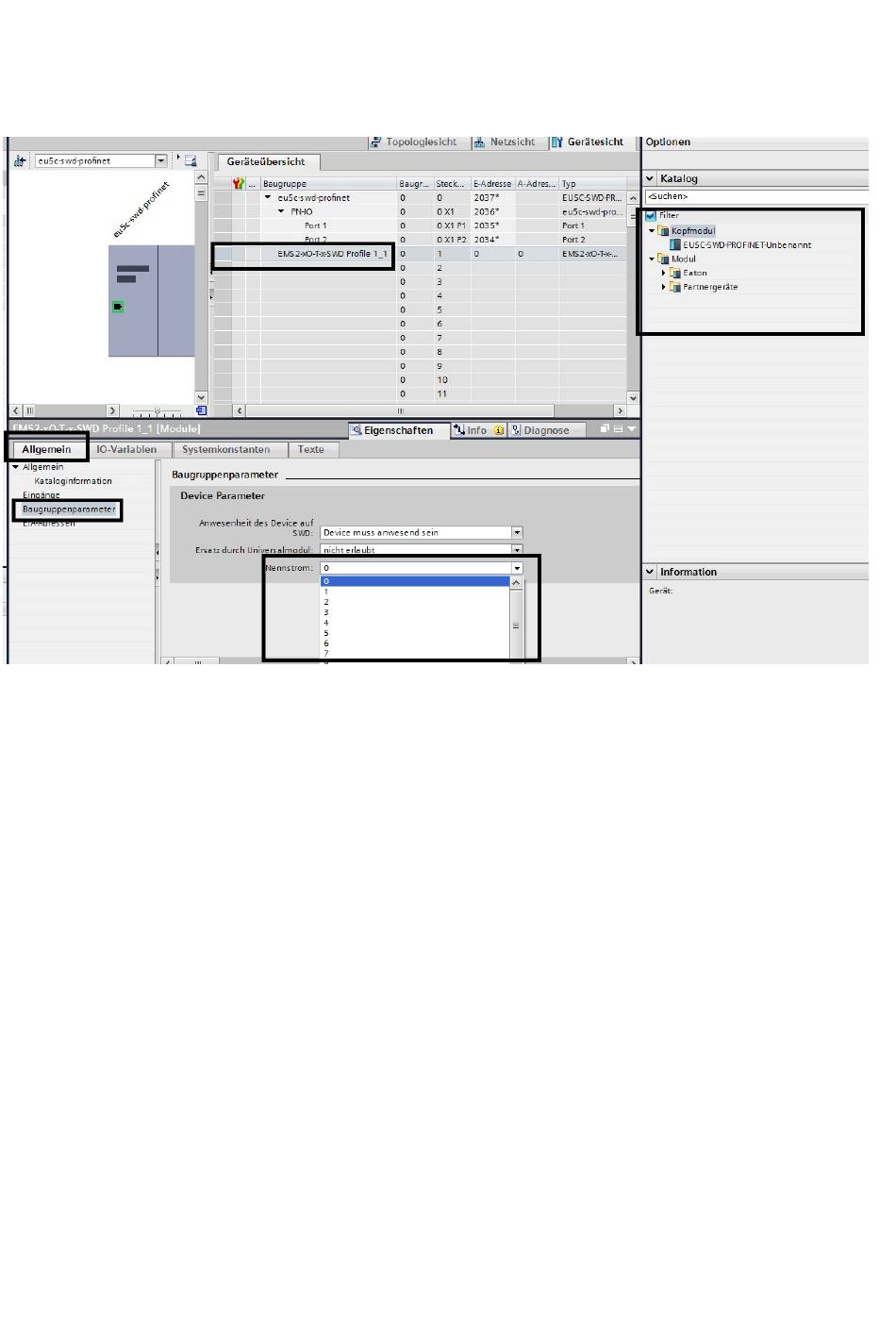

Abbildung 16: Auswählen des Motorstarters (rechts) – Einstellen des Motornennstroms (unten)
￫
Die Einträge 0 bis 15 für den Motornennstrom sind codierte
Werte.
Die zugeordneten Stromwerte können Sie der ￫ Tabelle 11,
Seite 46 entnehmen.
▶
Speichern Sie die Konfiguration und laden Sie sie in Ihre SPS (PLC)
herunter.
Die LED PWR am Motorstarter EMS2 blinkt. Die übrigen LEDs zeigen
den eingstellten Wert für den Motorschutz an.
▶
Drücken Sie die Taste RESET.
Der eingestellte Wert wird hierdurch in das Gerät übernommen
(nur bei Motorschutz 1). Die LED PWR leuchtet nun wieder dauerhaft.
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
