2 Motorstarter – Überblick
2.1 Aufbau
Die Versorgung der Geräte EMS2-...-SWD erfolgt über SmartWire-DT
(SWD).
Die Leitungen werden über Push-In-Klemmen angeschlossen.
Die folgende Zeichnung zeigt die Benennung für die elektronischen
Motorstarter EMS2-...-SWD.
①
②
⑪
③
④
⑤
⑥
⑦
⑧
⑨
⑩

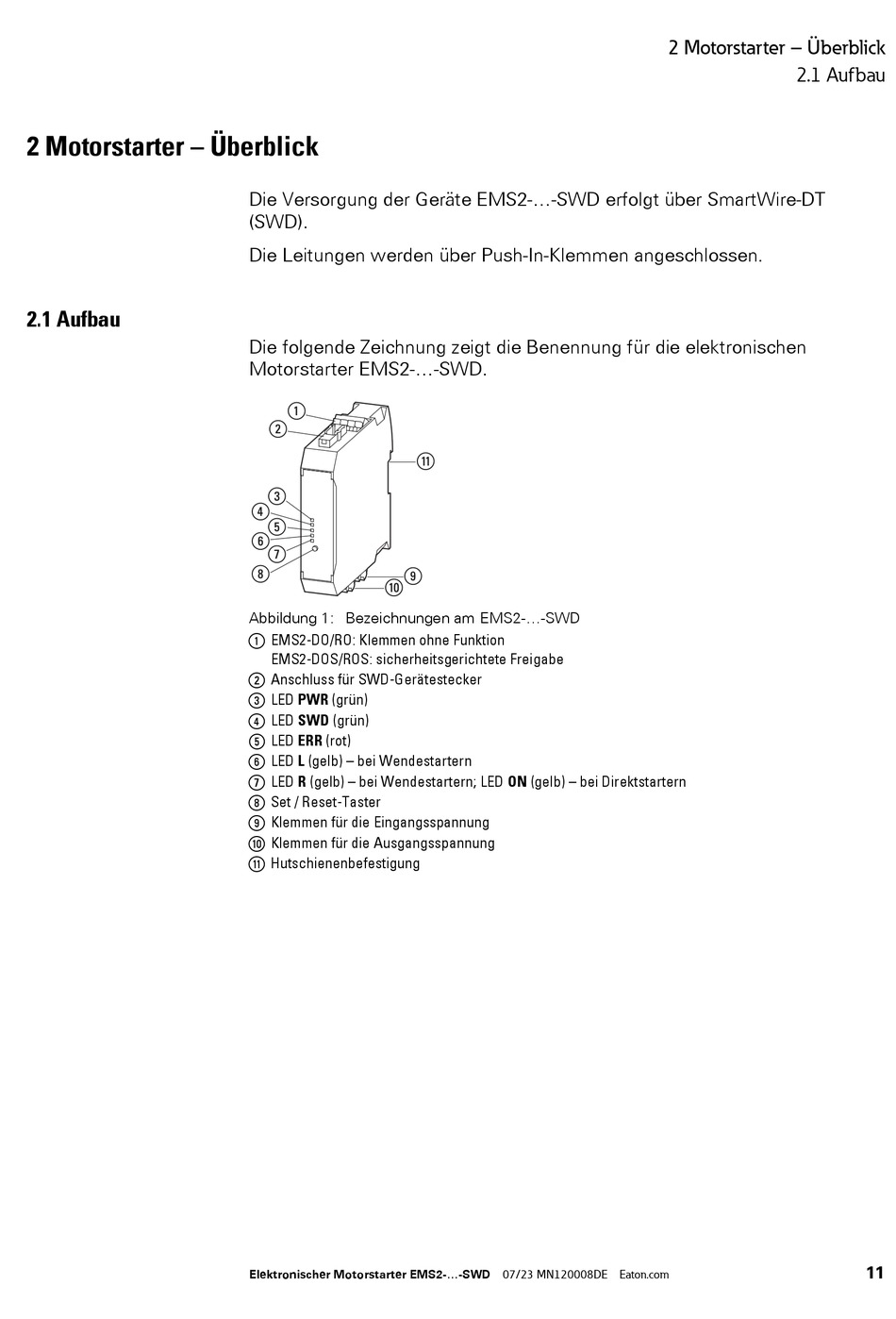

Abbildung 1: Bezeichnungen am EMS2-...-SWD
a EMS2-DO/RO: Klemmen ohne Funktion
EMS2-DOS/ROS: sicherheitsgerichtete Freigabe
b Anschluss für SWD-Gerätestecker
c LED PWR (grün)
d LED SWD (grün)
e LED ERR (rot)
f LED L (gelb) – bei Wendestartern
g LED R (gelb) – bei Wendestartern; LED ON (gelb) – bei Direktstartern
h Set / Reset-Taster
i Klemmen für die Eingangsspannung
j Klemmen für die Ausgangsspannung
k Hutschienenbefestigung
