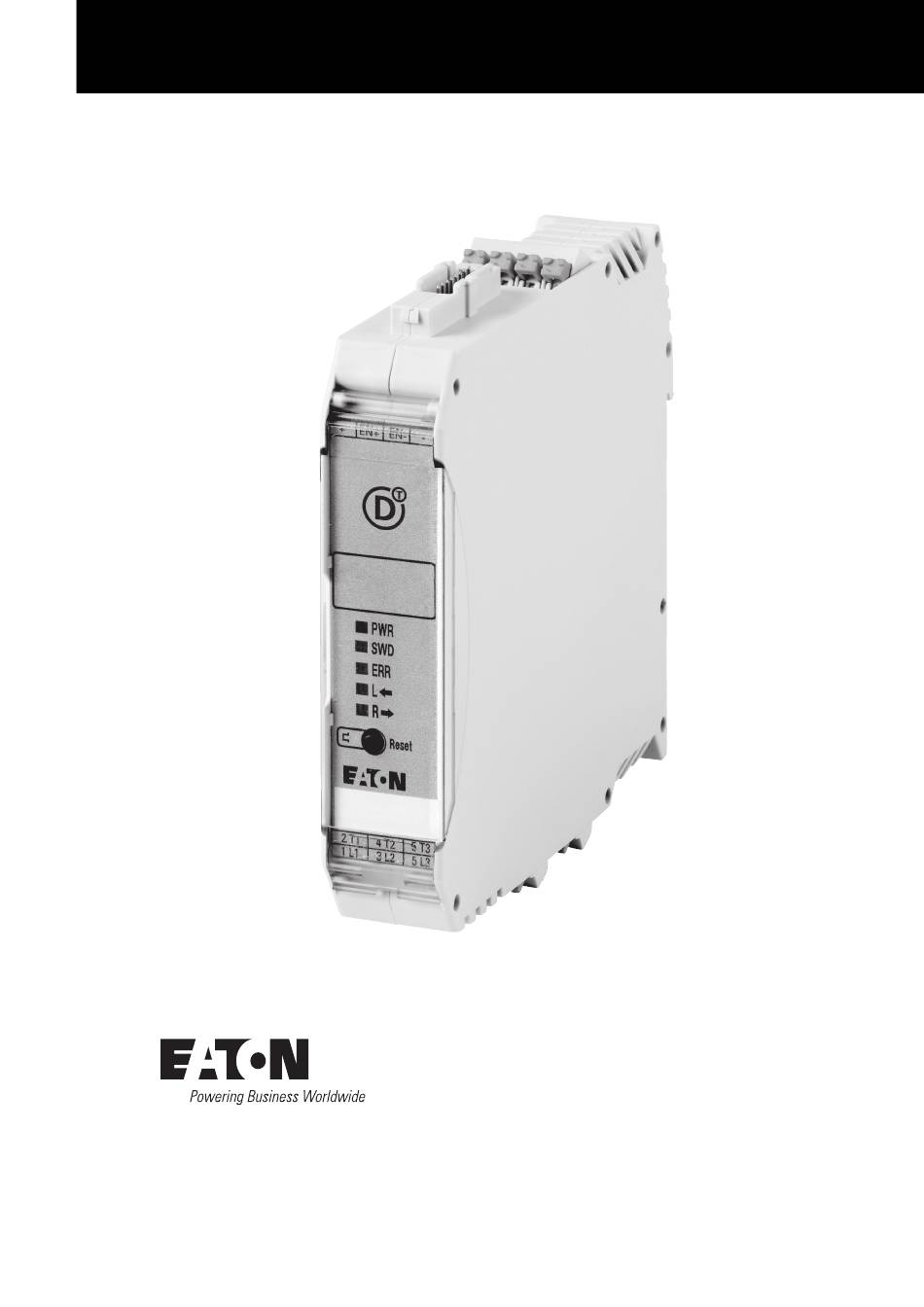

- Seite 1 Handbuch 07/23 MN120008DE EMS2-…-SWD Elektronischer Motorstarter mit SWD...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 3 Gefahr Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • NOT-AUS-Einrichtungen nach IEC/EN 60204-1 müssen in allen Betriebsarten der Automatisierungs- • Gegen Wiedereinschalten sichern. einrichtung wirksam bleiben. Entriegeln der NOT-AUS-Einrichtungen darf keinen Wiederanlauf • Spannungsfreiheit feststellen. bewirken. •...
- Seite 4 • Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden (IEC 60364 bzw. HD 384 oder DIN VDE 0100 und nationale Unfallverhütungsvorschriften beachten). • Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß...
- Seite 5 = 9 A ..........Kommunikation über SmartWire-DT (SWD)......Inbetriebnahme von Motorstartern EMS2-…-SWD...... Austausch von Motorstartern EMS2-…-SWD ......Besonderheiten bei Verwendung des Feldbussystems CANopen Ein- und Ausgangsdaten............... 3.4.1 Zyklische Daten ................3.4.2 Azyklische Daten ................Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 6 Zweikanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e).... Statusmeldungen............... LEDs auf der Gerätefront ............. Reset nach einer Fehlermeldung ..........6.2.1 Automatischer Reset ..............6.2.2 Manueller Reset................Technische Daten............... Abmessungen................Zubehör..................Drehstromverbinder ..............Stichwortverzeichnis ..............Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 7 Einstellmöglichkeiten für den Motornennstrom ✓ Einstellwerte für den Motornennstrom 10/19 Erstausgabe – – – Zielgruppe Das Handbuch richtet sich an Fachpersonal, das einen elektronischen Motorstarter EMS2-…-SWD installiert, in Betrieb nimmt und wartet. VORSICHT Installation erfordert Elektro-Fachkraft Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 8 Direct Online Direct Online Safety Elektronischer Motor Starter Light-Emitting Diode (Licht emittierende Diode) Reverse Online Reverse Online Safety SmartWire-DT In diesem Handbuch werden folgende Symbole eingesetzt, die folgende Bedeutung haben: ▶ zeigt Handlungsanweisungen an. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 9 Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.3.3 Tipps ￫ Weist auf nützliche Tipps hin. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 10 0 Zu diesem Handbuch 0.3 Abkürzungen und Symbole Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 11 Betriebsmittel der Kategorie 2D bzw. 3D entsprechen bzw. bescheinigt sind. Dies ist ein Produkt für Umgebung A (Industrie). In Umgebung B (Haushalt) kann dieses Gerät unerwünschte Funkstörungen verursachen. In diesem Fall kann der Anwender verpflichtet sein, angemessene Maßnahmen durchzuführen Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 12 Die elektronischen Motorstarter EMS2 dürfen nicht zusammen mit Frequenzumrichtern betrieben werden. Bei Not-Halt-Anwendungen muss ein automatischer Wiederanlauf der Maschine durch eine übergeordnete Steuerung verhindert werden. Bei sicherheitsgerichteten Anwendungen muss der elektronische Motorstarter EMS2 durch einen Zugriffschutz gesichert werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 13 Der Betrieb von Einphasenmotoren in Verbindung mit einem elektronischen Motorstarter EMS2-…-SWD ist nicht zulässig! ￫ Der Einsatz der in diesem Abschnitt beschriebenen Motorstarter im Ex e-Bereich (ATEX) ist nicht zulässig. Es dürfen Motoren im Ex e-Bereich gesteuert werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 14 3: 3 A 9: 9 A Klemmenanschluss T: Push-In Art des elektronischen Motorstarters DO: Direktstarter (ohne Sicherheitsfunktion) DOS: Direktstarter mit Sicherheitsfunktion RO: Wendestarter (ohne Sicherheitsfunktion) ROS: Wendestarter mit Sicherheitsfunktion Gerätereihe Elektronischer Motorstarter EMS2 der Generation 2 Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 15 LED L (gelb) – bei Wendestartern g LED R (gelb) – bei Wendestartern; LED ON (gelb) – bei Direktstartern h Set / Reset-Taster i Klemmen für die Eingangsspannung j Klemmen für die Ausgangsspannung k Hutschienenbefestigung Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 16 Stroms werden vom Motorschutz nicht erfasst. Ein Betrieb des Motors unterhalb dieses Wertes ist daher nicht zulässig! Der Motorstarter selbst arbeitet auch dann, wenn der Strom unterhalb dieses Minimalwertes liegt. Dieser Zustand wird durch Blinken der beiden LEDs PWR und ERR angezeigt. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 17 Die nachfolgende Tabelle benennt die Funktionen der Klemmen der in ￫ Abschnitt 2.2.1, „Blockschaltbilder“gezeigten Schaltungen. Tabelle 3: Klemmenbelegung Klemme Funktion dreiphasige Einspeisung dreiphasige Einspeisung dreiphasige Einspeisung dreiphasiger Motoranschluss dreiphasiger Motoranschluss dreiphasiger Motoranschluss 7-poliger SmartWire-DT Gerätestecker Not Connected Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 18 Der Motorstarter selbst arbeitet auch dann, wenn der Strom unterhalb dieses Minimalwertes liegt. Dieser Zustand wird durch Blinken der beiden LEDs PWR und ERR angezeigt. Bei sicherheitsgerichteten Anwendungen ist der minimal zulässige Laststrom zu beachten. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 19 24 V zwischen den Klemmen EN+ und EN- erforderlich. Diese Spannung kann auch aus einer externen Spannungsquelle kommen (siehe Beispiel unten ￫ Abschnitt 2.3.2, „Sicherheits- gerichtete Freigabe“). Ist das Signal nicht vorhanden, werden die Start-Befehle über SWD nicht akzeptiert. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 20 Einspeisung dreiphasige Einspeisung dreiphasige Einspeisung dreiphasiger Motoranschluss dreiphasiger Motoranschluss dreiphasiger Motoranschluss Eingang zur sicherheitsgerichteten Freigabe des Motorstarters Eingang zur sicherheitsgerichteten Freigabe des Motorstarters interne Spannung 24 V interne Spannung 24 V 7-poliger SmartWire-DT Gerätestecker Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 21 = 3 A ① [°C] 50 55 Abbildung 8: Thermischer Dauerstrom I in Abhängigkeit von der Umgebungstemperatur T a Bei Montage von Geräten mit einem Mindestabstand von 20 mm b Bei direkt aneinandergereihten Geräten Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 22 40 °C 45 °C 50 °C 55 °C Einzelgerät, Hutschiene waagerecht, Motorabgang unten Geräte aneinandergereiht mit einer Gerätebreite Abstand (22,5 mm), Hutschiene waagerecht, Motorabgang unten Geräte aneinandergereiht ohne Abstand, – – Hutschiene waagerecht, Motorabgang unten Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 23 20 mm Abstand: 6,2 A > 4,7 A → zulässig! • Fazit: Der Motorstarter EMS2-…-SWD kann für diese Anwendung benutzt werden; er ist jedoch mit mindestens 20 mm Abstand zum nächsten Gerät zu montieren. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 24 2 Motorstarter – Überblick 2.5 Auslegung von Geräten mit I = 9 A Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 25 Die Reihenfolge der SWD-Teilnehmer darf dabei nicht verändert werden! Nach dem Austausch eines Motorstarters und dem Wieder- einschalten der Spannung muss der Konfigurationstaster am Gateway gedrückt werden. Hierdurch wird dem ausgetauschten Motorstarter eine Adresse zugewiesen. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 26 Bei Programmiersystemen mit einem Steuerungskonfigurator, der keine automatische Profilauswahl bei der SDO-Parametrierung anbietet, wird bei einer Verwendung der Datenprofile 2, 3, 4 oder 5 das entsprechende SDO-Objekt 2102subx in die Liste der SDO-Objekte eingefügt und der benötigte Inhalt übergeben. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 27 Die Anzahl der Eingangs-Bytes kann durch die Vorwahl des entsprechenden Profils angepasst werden. Tabelle 8: Datenprofile Eingangsdaten Datenprofil Zustandsinformationen 1 Eingestellter Wert des Motorschutzes, Ausgelöstmeldung Motorstrom – in Prozent Thermische Auslastung – in Prozent Gerätetyp, Zustandsinformationen 2 Motorstrom – in Ampere Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 28 Mögliche Ursache: interner Gerätefehler oder fehlende Versorgungs- spannung U des Gerätes bei gleichzeitig vorhandener Spannung U für die Kommunikation – nicht belegt PRSNT 0: Teilnehmer nicht vorhanden 1: Teilnehmer vorhanden SUBST 0: projektierter Teilnehmer vorhanden 1: Universalmodul M22-SWD-NOP(C) vorhanden Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 29 Bit 5 Bit 4 Ursache nicht belegt Überlast Schnellabschaltung Phasenunsymmetrie Phasenausfall Blockierung nicht belegt nicht belegt ACKR 0: Es liegt keine Überlast vor 1: Es liegt eine Überlast vor. Die Meldung muss quittiert werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 30 Byte 3: Thermische Auslastung [%] Belegung (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,7 Aktuell berechnete thermische Auslastung des Motors Wertebereich: 0 - 255 % des mit der Motorschutzfunktion eingestellten Stroms I Bei 115 % erfolgt die Auslösung. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 31 Belegung I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS I-ABS (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,15 I-ABS Motorstrom in Ampere (höchster Wert der drei Phasenströme) Auflösung: 10 mA Beispiel: 357 ≙ 3,57 A Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 32 2) Reset (detaillierte Funktionsbeschreibung ￫ Abschnitt 4.2.6, „Auslösung und Reset“, Seite 47) 3) Starten/Stoppen des Antriebs mit Impulsen: Die Aktivierung erfolgt jeweils durch die ansteigende Flanke des Signals. Alternativ kann die Ansteuerung über statische Signale erfolgen (siehe Bit 0 und Bit 1) Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 33 Byte 0 Belegung (MSB) (LSB) Bezeichnung Bedeutung 0, 1, … ,7 Aktuell berechnete thermische Auslastung des Motors Wertebereich: 0 - 255 % des mit der Motorschutzfunktion eingestellten Stroms I Bei 115 % erfolgt die Auslösung. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 34 1: Das Gerät ist durchgesteuert; es fließt aber kein Strom. OL-WARN Aktuell berechnete thermische Auslastung des Motors 0: Auslastung < 105 % des eingestellten Stroms I 1: Auslastung > 105 % des eingestellten Stroms I Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 35 Motorstrom in Ampere in den drei Phasen: Byte 0: Phase L1 Byte 1: Phase L2 Byte 2: Phase L3 Wertebereich: 0 - 255 % I (100 % ≙ 3 A bzw. 9 A, je nach Typ) Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 36 4, 5, 6, 7 – nicht belegt ￫ Motorschutz 1 ist der sicherheitsgerichtete Nennstrom. Eine Änderung muss am Gerät bestätigt werden. Motorschutz 2 kann ohne Bestätigung am Gerät bei einem Wert kleiner als Motorschutz 1 eingestellt werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 37 Sicherung 16 A FF / gR (10 x 38 mm) 10 kA 500 V Sicherung 20 A FF / gR (10 x 38 mm) 5 kA 400 V Sicherung 30 A CC (10 x 38 mm) 30 kA 480 V Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 38 Das Gerät ist für den Einsatz mit einer „low voltage, limited energy, isolated power supply“ ausgelegt. EMS2-...-T-3-SWD EMS2-...-T-9-SWD FLA Motorstarter 3 A (480 V AC) 7,6 A (480 V AC) FLA General Use 3 A (480 V AC) 9 A (480 V AC) Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 39 9 A haben die Auslöseklasse Class 10A. t [s] 1000 Class 10 A 10 I / I Abbildung 11: Auslösekennlinie Class 10A t = Auslösezeit I = aktueller Motorstrom = Einstellwert des Motorschutzes am Gerät EMS2-…-SWD Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 40 Sie die 400-V-AC-Bremse an die Anschlüsse 2/T1 und 6/T3 anschließen. Eine 230-V-AC-Bremse schließen Sie an den Anschluss 4/T2 und den Sternpunkt des Motors an. ACHTUNG Erhöhen Sie die Motorstromüberwachung um den Nennstrom der Bremse. Stellen Sie diesen entsprechend am Hybrid-Motorstarter ein. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 41 Der Wert Motorschutz 2 muss stets kleiner oder gleich dem Wert Motorschutz 1 sein. • Motorschutz 2 muss nicht bestätigt werden. Der Wert kann ohne Betätigung am Gerät bzw. ohne Software eingestellt und übernommen werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 42 LED PWR. Anschließend leuchtet die LED PWR wieder dauerhaft. Die übrigen vier LEDs (siehe unten) zeigen den eingestellten Wert gemäß ￫ Tabelle 11, Seite 46 an. Abbildung 12: Frontseite des Motorstarters EMS2-…-SWD Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 43 EU5C-SWD-EIP-MODTCP (im Falle von EtherNet/IP oder Modbus) • EU5C-SWD-POWERLINK (im Falle von Powerlink) ③ ④ ④ ② ① ① Abbildung 13: Konfiguration – mit SWD-Gateway a Motorstarter EMS2-…-SWD b SWD-Gateway (EU5C-SWD-…) c SPS (PLC) d SmartWireDT Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 44 Wert an. Die Codierung der LEDs (0 = Aus, 1 = An) können Sie ￫ Tabelle 11, Seite 46 entnehmen. ▶ Lassen Sie die Taste RESET los. Die LED PWR leuchtet nun wieder dauerhaft. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 45 Importieren Sie die GSD-Datei (im Falle von Profibus DP – z. B. bei Eaton Gateway EU5C-SWD-PROFIBUS) bzw. die GSDML-Datei (im Falle von Profinet – z. B. bei Eaton Gateway EU5C-SWD-PROFINET) in das TIA-Portal. Hinweis: Die obigen Dateien können aus dem SWD-Assist exportiert oder im Eaton Downloadcenter heruntergeladen werden.
- Seite 46 Die LED PWR am Motorstarter EMS2 blinkt. Die übrigen LEDs zeigen den eingstellten Wert für den Motorschutz an. ▶ Drücken Sie die Taste RESET. Der eingestellte Wert wird hierdurch in das Gerät übernommen (nur bei Motorschutz 1). Die LED PWR leuchtet nun wieder dauerhaft. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 47 EMS2-…-SWD (Doppelklick auf einen Eintrag) aus. Abbildung 17: Auswählen eines Motorstarters EMS2-…-SWD ▶ Wählen Sie im Bereich Allgemein unter„Nominal current“ einen Wert für den Motornennstrom aus. Abbildung 18: Auswählen des Motorstarters (links) – Einstellen des Motornennstroms (unten) Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 48 Die LED PWR am Motorstarter EMS2 blinkt. Die übrigen LEDs zeigen den eingstellten Wert für den Motorschutz an. ▶ Drücken Sie die Taste RESET. Der eingestellte Wert wird hierdurch in das Gerät übernommen (nur bei Motorschutz 1). Die LED PWR leuchtet nun wieder dauerhaft. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 49 Motorstarter EMS2-…-SWD aus. Abbildung 20: Auswählen eines Motorstarters EMS2-…-SWD ▶ Wählen Sie im Reiter SWD-Gerät Parameter den Parameter „Nennstrom“ aus. ▶ Wählen Sie aus der Liste (Werte 0 bis 15) einen Wert für den Motornennstrom aus. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 50 1) Die Werte 0 bis 15 der Spalte „codierter Wert für I “ sind die Einträge der Auswahllisten, wie sie in ￫ Abbildung 16, ￫ Abbildung 18 und ￫ Abbildung 20 für den Motornennstrom zu sehen sind. 2) 0: LED aus; 1: LED an Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 51 Ablauf einer Wartezeit (Abkühlzeit) möglich ist. Nach Ablauf der Wartezeit blinkt eine der LEDs L, R bzw. ON, die zuvor beim Auftreten des Fehlers Dauerlicht zeigte (siehe auch ￫ Abschnitt 6.2, „Reset nach einer Fehlermeldung“, Seite 58).§ Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 52 4 Kurzschluss- und Motorschutz 4.2 Motorschutz Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 53 Fehlerausschluss nicht zulässig ist, muss die Abschaltung der Steuerspeisespannung zweikanalig bzw. zweipolig erfolgen (￫ Abschnitt 5.1, „Applikation ohne NOT-HALT“, Seite 50 und ￫ Abschnitt 5.2, „Einkanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e)“, Seite 51). Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 54 Die Geräte der Reihe EMS2-…-SWD sind bei dieser Applikation nicht in eine NOT-HALT-Kette einbezogen. Bei Verwendung von EMS2-DOS-…-SWD bzw. EMS2-ROS-…-SWD sind die Klemmen + mit EN+ und – mit EN- zu brücken, damit ein Start-Signal über SWD akzeptiert wird. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 55 Hintergrund ist ein möglicher Querkurzschluss, der zu einer Überbrückung innerhalb des NOT-HALT-Kreises führen kann. Dieser ist bei Kabeln, die sich außerhalb des Schaltschranks befinden, eher wahrscheinlich als bei einer Verdrahtung innerhalb des gleichen Schranks. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 56 über das Sicherheitsrelais geschaltet. Zur Freigabe wird eine externe Spannung von 24 V benutzt. Diese Art der Verdrahtung wird auch dann akzeptiert, wenn sich der Motorstarter EMS2-…-SWD und das Sicherheits- relais nicht im gleichen Schaltschrank befinden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 57 Bei externen Fehlern ist zum Verlassen des sicheren abgeschalteten Zustands eine Fehlerquittierung erforderlich. Sobald der Motorstarter EMS2 einen Fehler erkennt, wird der explosions- geschützte Motor sicher abgeschaltet und das Rückmelderelais angesteuert. Es besteht ferner eine Diagnosemöglichkeit des Fehlers über die Status- LEDs. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 58 Die LEDs zur Anzeige des Gerätestatus haben folgende Bezeichnungen und Farben. Direktstarter PWR – grün SWD – grün ERR – rot (Dauerlicht) / gelb (Blinken) ohne Bezeichnung – gelb ON – gelb Abbildung 24: LEDS bei Direktstarter Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 59 6 Statusmeldungen 6.1 LEDs auf der Gerätefront Wendestarter PWR – grün SWD – grün ERR – rot (Dauerlicht) / gelb (Blinken) L – gelb R – gelb Abbildung 25: LEDS bei Wendestarter Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 60 20 min schutz“, Seite 35 Motorschutz hat bei Linkslauf Abkühlphase abgeschlossen, manuell nach einer Abkühlzeit ausgelöst manueller Reset möglich von ca. 2 min; ￫ Abschnitt 4.2, „Motor- automatisch nach ca. 20 min schutz“, Seite 35 Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 61 EN nicht vorhanden Checksumme fehlerhaft Fehler beim Wiederherstellen manuell des Systems. Meldung über SWD Das thermische Gedächtnis der Motorschutzfunktion wird auf den maximalen Wert gesetzt. Der Fehler muss auch im automatischen Betrieb manuell quittiert werden. Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 62 Reset (ca. 2 Minuten) abgelaufen ist. (Eine der LEDs L, R oder ON blinkt.) ￫ Ein automatischer Reset ist bei einem Betrieb des elektronischen Motorstarters EMS2-…-SWD in einem Ex e-Bereich (ATEX) nicht zulässig! Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 63 Flanke mit einer Dauer von weniger als 2 Sekunden. Steht das Reset-Signal länger an, geht das Gerät wieder in den Fehler- zustand. ￫ Das Zurücksetzen erfolgt nicht beim Anlegen des Reset-Signals, sondern beim Wegnehmen (abfallende Flanke). Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 64 6 Statusmeldungen 6.2 Reset nach einer Fehlermeldung Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 65 (EN+/EN-) 24 V DC 24 V DC Bemessungsbetätigungsstrom I 7 mA 7 mA Schaltschwelle LOW < 9,6 V DC LOW < 9,6 V DC HIGH > 19,2 V DC HIGH > 19,2 V DC Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 66 EN 50178 stromkreisen Zusätzliche Angaben für Geräte mit Sicherheitsfunktion, d. h. EMS2-D(R)OS-…-SWD Systembedingungen Datenbank für Ausfallraten SN 29500 SN 29500 Systemtyp (bestehend aus Subsystemen) Typ B Typ B Angewandte Norm IEC 61508 IEC 61508 Betafaktor Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 67 (6 Monate / 36 Monate) 0,04 x 10 / 0,24 x 10 0,04 x 10 / 0,24 x 10 (Average Probability of Failure on Demand) Sicherheitslevel gemäß IEC 61508-1: SIL 2 IEC 61508-1: SIL 2 Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 68 7 Technische Daten Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 69 8 Abmessungen 8 Abmessungen 22.5 mm 113.6 mm (4.47") (0.89") Abbildung 26: EMS2-…-SWD Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 70 8 Abmessungen Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 71 Tabelle 13: Drehstromverbinder EMS2-XBR-T-… Länge l der Maximale Anzahl zu Maximaler Abstand d Anschluss- versorgender Motor- zwischen zwei Startern leitung starter EMS2-…-SWD EMS2-XBR-T-2 22,5 mm EMS2-XBR-T-3 22,5 mm EMS2-XBR-T-4 22,5 mm EMS2-XBR-T-5 22,5 mm Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 72 9 Zubehör 9.1 Drehstromverbinder Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 73 ....39 EU5C-SWD-POWERLINK ....39 Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 74 ........67 Zündschutzarten ......7 Elektronischer Motorstarter EMS2-…-SWD 07/23 MN120008DE Eaton.com...
- Seite 75 Energiemanagement bei und setzen uns für das Beste für unsere Stakeholder und die ganze Gesellschaft ein. Das 1911 gegründete Unternehmen Eaton ist seit fast einem Jahrhundert an der NYSE notiert. Im Jahr 2021 verzeichneten wir einen Umsatz von 19,6 Milliarden US-Dollar und wir sind in über 170 Ländern vertreten.
