5.2 Einkanalige NOT-HALT-Applikation (Kat. 3, SIL 3, PL e)
24 V DC
F1
SmartWire-DT
8
1/
3/
5/
+
L1
L2
L3
EMS2-D(R)OS-...-SWD
2/
4/
6/
T1
T2
T3
U1
V1
W1
M
3 ~

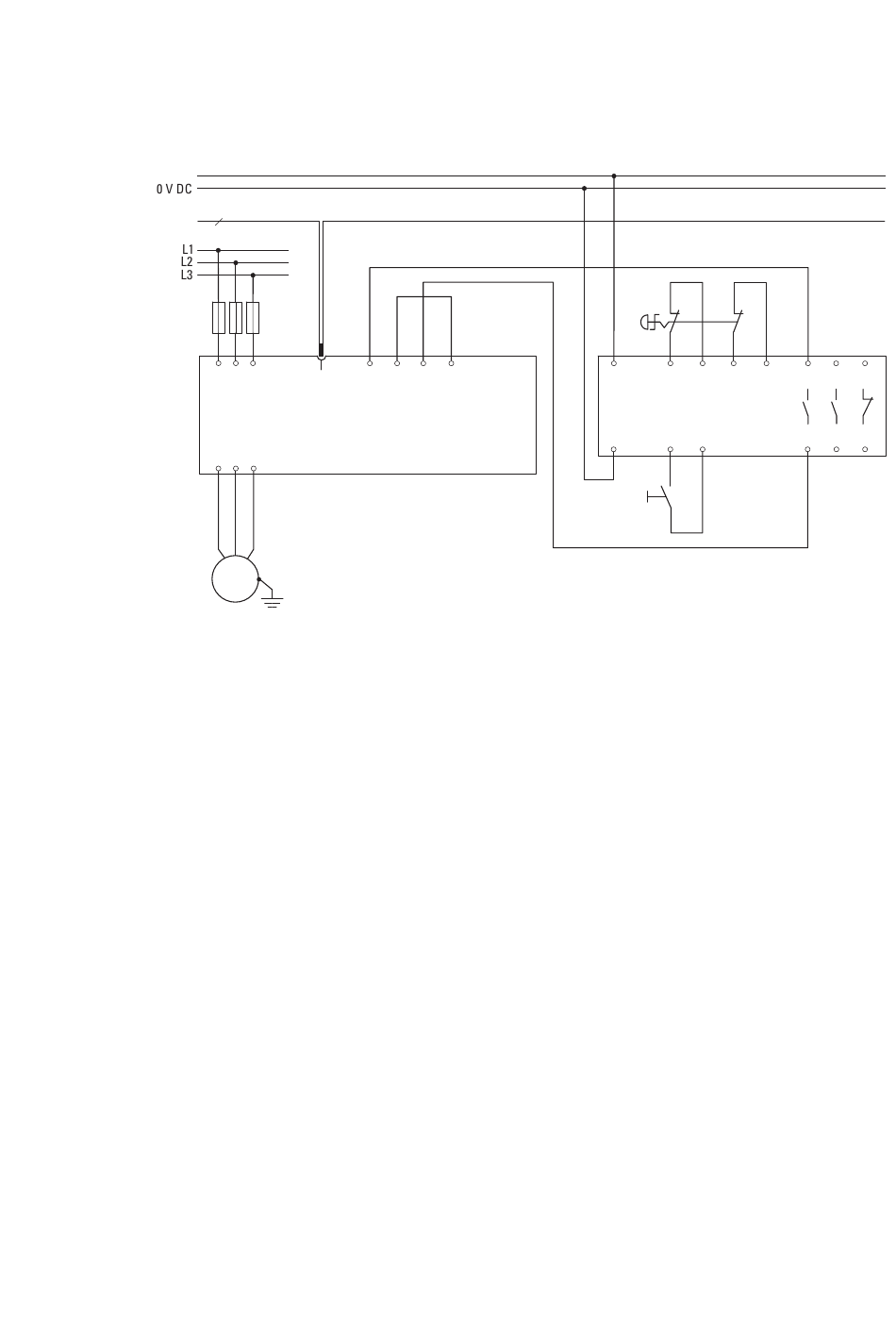

Abbildung 22: Einkanalige NOT-HALT-Applikation mit Fehlerausschluss
Der Motorstarter EMS2-D(R)OS-...-SWD wird in Kombination mit einem
Sicherheitsrelais der Reihe ESR5 verwendet.
Eine Leitung für die sicherheitsgerichtete Freigabe (EN+) wird über das
Sicherheitsrelais geschaltet. Zur Freigabe wird die interne Spannung an den
Klemmen + und - benutzt. Diese Art der Verdrahtung wird nur dann
akzeptiert, wenn sich der Motorstarter EMS2-...-SWD und das Sicherheits-
relais im gleichen Schaltschrank befinden.
Hintergrund ist ein möglicher Querkurzschluss, der zu einer Überbrückung
innerhalb des NOT-HALT-Kreises führen kann. Dieser ist bei Kabeln, die sich
außerhalb des Schaltschranks befinden, eher wahrscheinlich als bei einer
Verdrahtung innerhalb des gleichen Schranks.
