2 Motorstarter – Überblick
2.3 Motorstarter mit Sicherheitsfunktion (DOS, ROS)
2.3.2 Sicherheitsgerichtete Freigabe
2.3.3 Klemmenbelegung
16
EN
+
EN+
EN-
-
EMS2...SWD

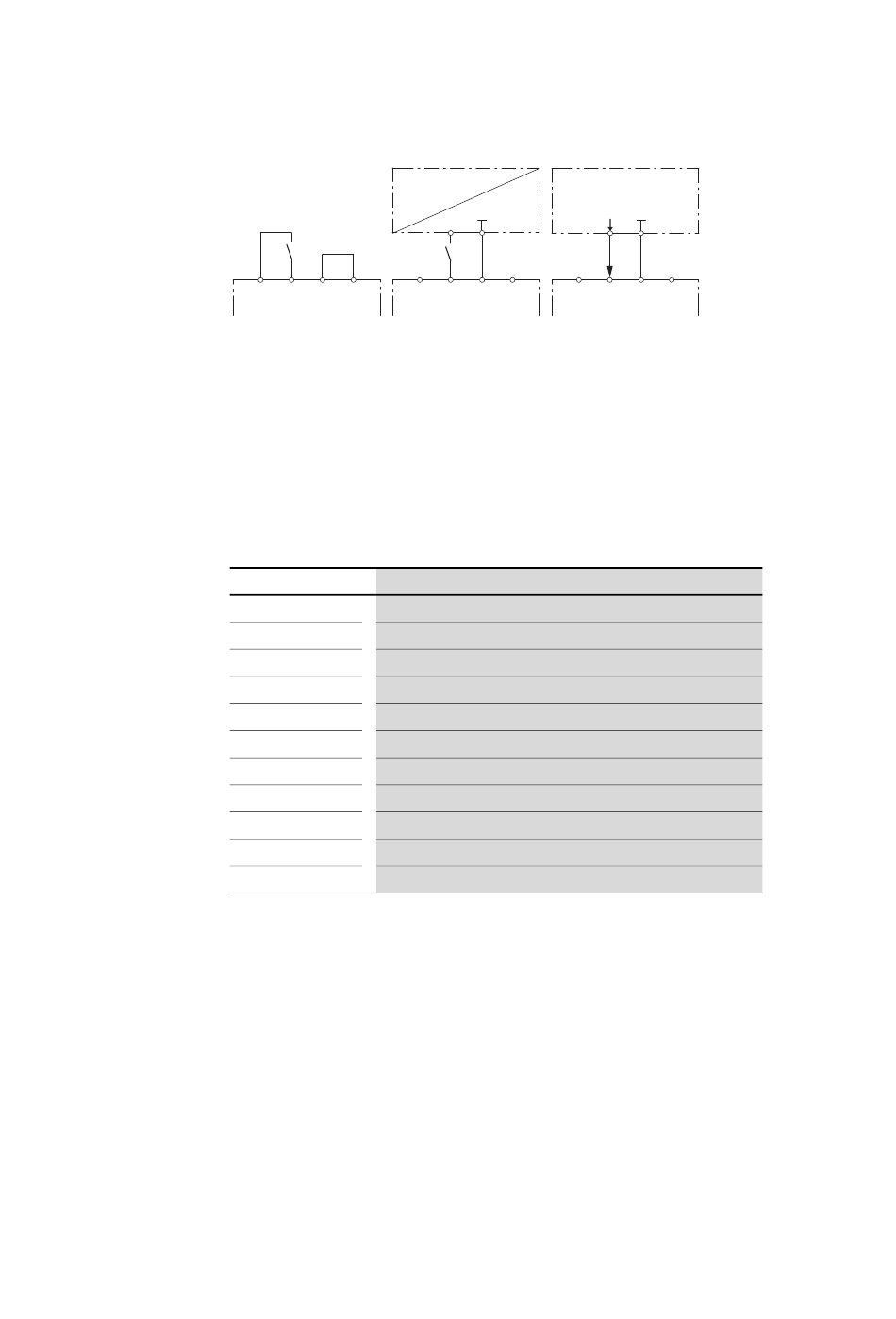

Abbildung 6: Sicherheitsgerichtete Freigabe (Varianten)
Links: mit interner Spannung aus dem Motorstarter EMS2-...-SWD
Mitte: mit externer Spannung
Rechts: über einen sicheren SPS-Ausgang
Die nachfolgende Tabelle benennt die Funktionen der Klemmen der in
￫ Abschnitt 2.3.1, „Blockschaltbilder"gezeigten Schaltungen.
Tabelle 5:
Klemmenbelegung
Klemme
Funktion
1L1
dreiphasige Einspeisung
3L2
dreiphasige Einspeisung
5L3
dreiphasige Einspeisung
2T1
dreiphasiger Motoranschluss
4T2
dreiphasiger Motoranschluss
6T3
dreiphasiger Motoranschluss
EN+
Eingang zur sicherheitsgerichteten Freigabe des Motorstarters
EN-
Eingang zur sicherheitsgerichteten Freigabe des Motorstarters
+
interne Spannung 24 V
-
interne Spannung 24 V
SWD
7-poliger SmartWire-DT Gerätestecker
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
Safety PLC/SPS
24 V
EN
+
EN+
EN-
-
+
EMS2...SWD
Q GND
EN+
EN-
-
EMS2...SWD
