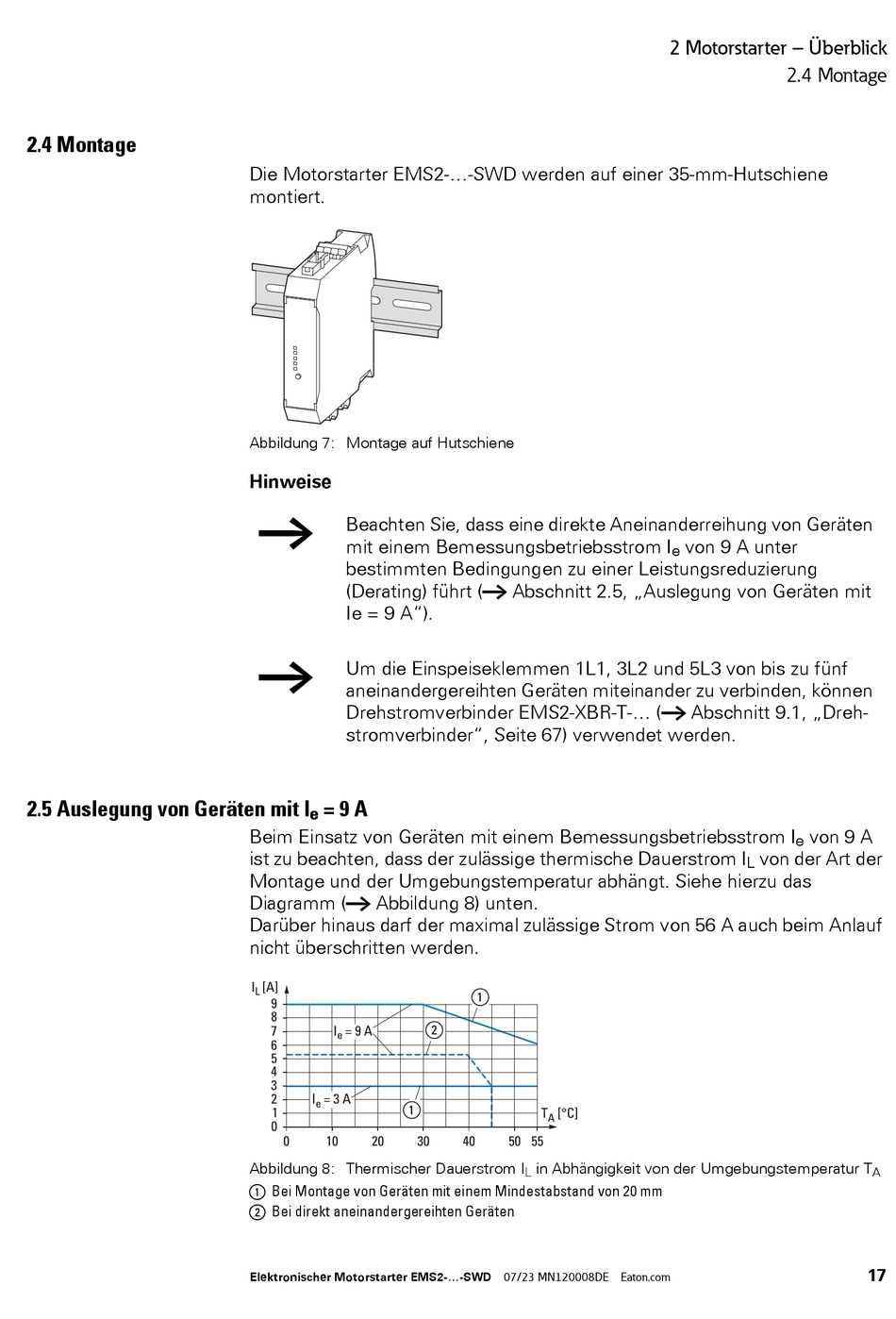

2.4 Montage
2.5 Auslegung von Geräten mit I
Die Motorstarter EMS2-...-SWD werden auf einer 35-mm-Hutschiene
montiert.
Abbildung 7: Montage auf Hutschiene
Hinweise
￫
Beachten Sie, dass eine direkte Aneinanderreihung von Geräten
mit einem Bemessungsbetriebsstrom I
bestimmten Bedingungen zu einer Leistungsreduzierung
(Derating) führt (￫ Abschnitt 2.5, „Auslegung von Geräten mit
Ie = 9 A").
￫
Um die Einspeiseklemmen 1L1, 3L2 und 5L3 von bis zu fünf
aneinandergereihten Geräten miteinander zu verbinden, können
Drehstromverbinder EMS2-XBR-T-... (￫ Abschnitt 9.1, „Dreh-
stromverbinder", Seite 67) verwendet werden.
= 9 A
e
Beim Einsatz von Geräten mit einem Bemessungsbetriebsstrom I
ist zu beachten, dass der zulässige thermische Dauerstrom I
Montage und der Umgebungstemperatur abhängt. Siehe hierzu das
Diagramm (￫ Abbildung 8) unten.
Darüber hinaus darf der maximal zulässige Strom von 56 A auch beim Anlauf
nicht überschritten werden.
I
[A]
L
9
8
7
I
= 9 A
e
6
5
4
3
2
I
= 3 A
e
①
1
0
0
10
20
30
Abbildung 8: Thermischer Dauerstrom I
a Bei Montage von Geräten mit einem Mindestabstand von 20 mm
b Bei direkt aneinandergereihten Geräten
Elektronischer Motorstarter EMS2-...-SWD 07/23 MN120008DE Eaton.com
①
②
T
[°C]
A
40
50 55
in Abhängigkeit von der Umgebungstemperatur T
L
2 Motorstarter – Überblick
2.4 Montage
von 9 A unter
e
von 9 A
e
von der Art der
L
A
