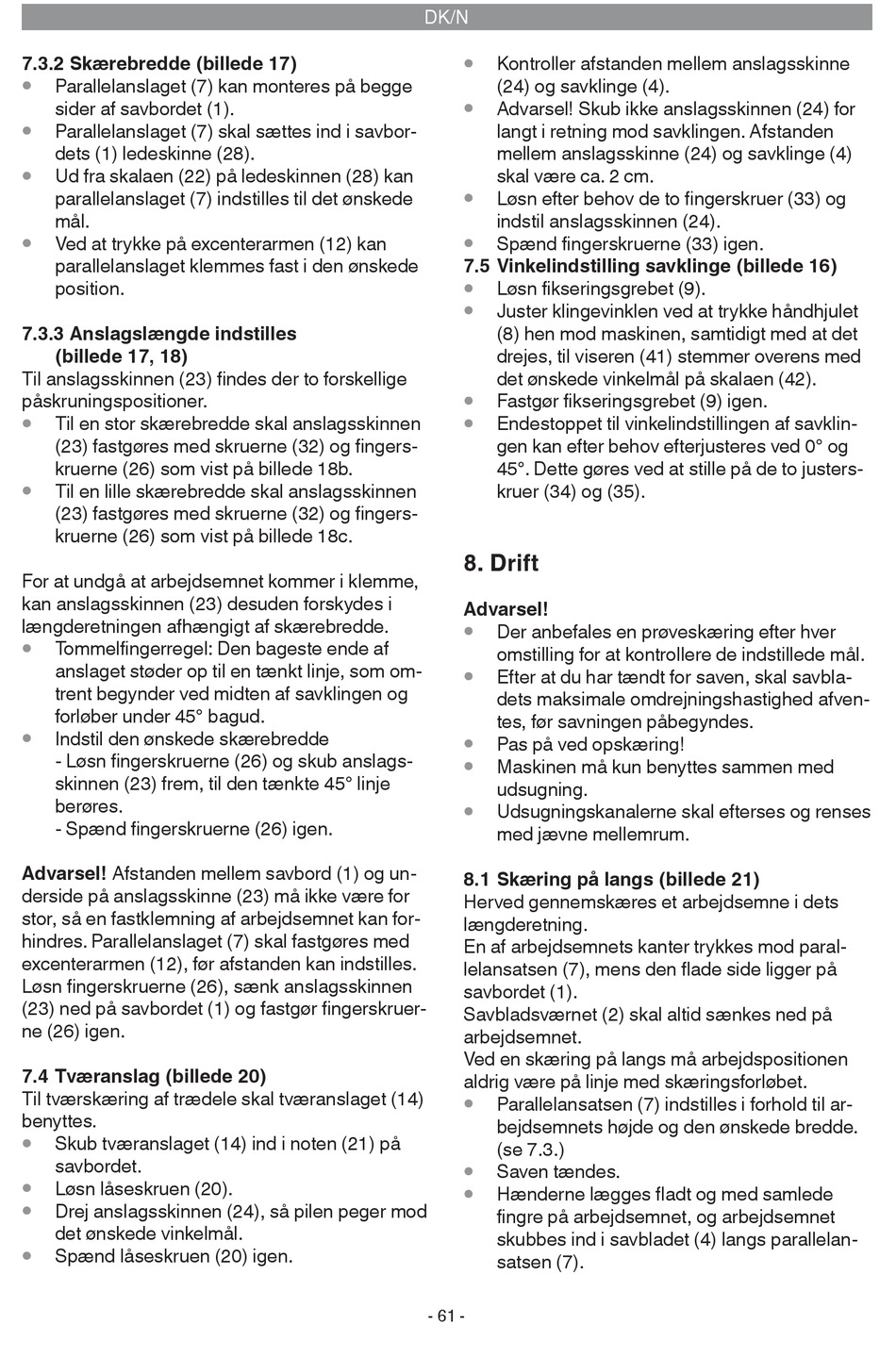

7.3.2 Skærebredde (billede 17)
•
Parallelanslaget (7) kan monteres på begge
sider af savbordet (1).
•
Parallelanslaget (7) skal sættes ind i savbor-
dets (1) ledeskinne (28).
•
Ud fra skalaen (22) på ledeskinnen (28) kan
parallelanslaget (7) indstilles til det ønskede
mål.
•
Ved at trykke på excenterarmen (12) kan
parallelanslaget klemmes fast i den ønskede
position.
7.3.3 Anslagslængde indstilles
(billede 17, 18)
Til anslagsskinnen (23) Þ ndes der to forskellige
påskruningspositioner.
•
Til en stor skærebredde skal anslagsskinnen
(23) fastgøres med skruerne (32) og fingers-
kruerne (26) som vist på billede 18b.
•
Til en lille skærebredde skal anslagsskinnen
(23) fastgøres med skruerne (32) og fingers-
kruerne (26) som vist på billede 18c.
For at undgå at arbejdsemnet kommer i klemme,
kan anslagsskinnen (23) desuden forskydes i
længderetningen afhængigt af skærebredde.
•
Tommelfingerregel: Den bageste ende af
anslaget støder op til en tænkt linje, som om-
trent begynder ved midten af savklingen og
forløber under 45° bagud.
•
Indstil den ønskede skærebredde
- Løsn Þ ngerskruerne (26) og skub anslags-
skinnen (23) frem, til den tænkte 45° linje
berøres.
- Spænd Þ ngerskruerne (26) igen.
Advarsel! Afstanden mellem savbord (1) og un-
derside på anslagsskinne (23) må ikke være for
stor, så en fastklemning af arbejdsemnet kan for-
hindres. Parallelanslaget (7) skal fastgøres med
excenterarmen (12), før afstanden kan indstilles.
Løsn Þ ngerskruerne (26), sænk anslagsskinnen
(23) ned på savbordet (1) og fastgør Þ ngerskruer-
ne (26) igen.
7.4 Tværanslag (billede 20)
Til tværskæring af trædele skal tværanslaget (14)
benyttes.
•
Skub tværanslaget (14) ind i noten (21) på
savbordet.
•
Løsn låseskruen (20).
•
Drej anslagsskinnen (24), så pilen peger mod
det ønskede vinkelmål.
•
Spænd låseskruen (20) igen.
DK/N
•
Kontroller afstanden mellem anslagsskinne
(24) og savklinge (4).
•
Advarsel! Skub ikke anslagsskinnen (24) for
langt i retning mod savklingen. Afstanden
mellem anslagsskinne (24) og savklinge (4)
skal være ca. 2 cm.
•
Løsn efter behov de to fingerskruer (33) og
indstil anslagsskinnen (24).
•
Spænd fingerskruerne (33) igen.
7.5 Vinkelindstilling savklinge (billede 16)
•
Løsn fikseringsgrebet (9).
•
Juster klingevinklen ved at trykke håndhjulet
(8) hen mod maskinen, samtidigt med at det
drejes, til viseren (41) stemmer overens med
det ønskede vinkelmål på skalaen (42).
•
Fastgør fikseringsgrebet (9) igen.
•
Endestoppet til vinkelindstillingen af savklin-
gen kan efter behov efterjusteres ved 0° og
45°. Dette gøres ved at stille på de to justers-
kruer (34) og (35).
8. Drift
Advarsel!
•
Der anbefales en prøveskæring efter hver
omstilling for at kontrollere de indstillede mål.
•
Efter at du har tændt for saven, skal savbla-
dets maksimale omdrejningshastighed afven-
tes, før savningen påbegyndes.
•
Pas på ved opskæring!
•
Maskinen må kun benyttes sammen med
udsugning.
•
Udsugningskanalerne skal efterses og renses
med jævne mellemrum.
8.1 Skæring på langs (billede 21)
Herved gennemskæres et arbejdsemne i dets
længderetning.
En af arbejdsemnets kanter trykkes mod paral-
lelansatsen (7), mens den ß ade side ligger på
savbordet (1).
Savbladsværnet (2) skal altid sænkes ned på
arbejdsemnet.
Ved en skæring på langs må arbejdspositionen
aldrig være på linje med skæringsforløbet.
•
Parallelansatsen (7) indstilles i forhold til ar-
bejdsemnets højde og den ønskede bredde.
(se 7.3.)
•
Saven tændes.
•
Hænderne lægges fladt og med samlede
fingre på arbejdsemnet, og arbejdsemnet
skubbes ind i savbladet (4) langs parallelan-
satsen (7).
