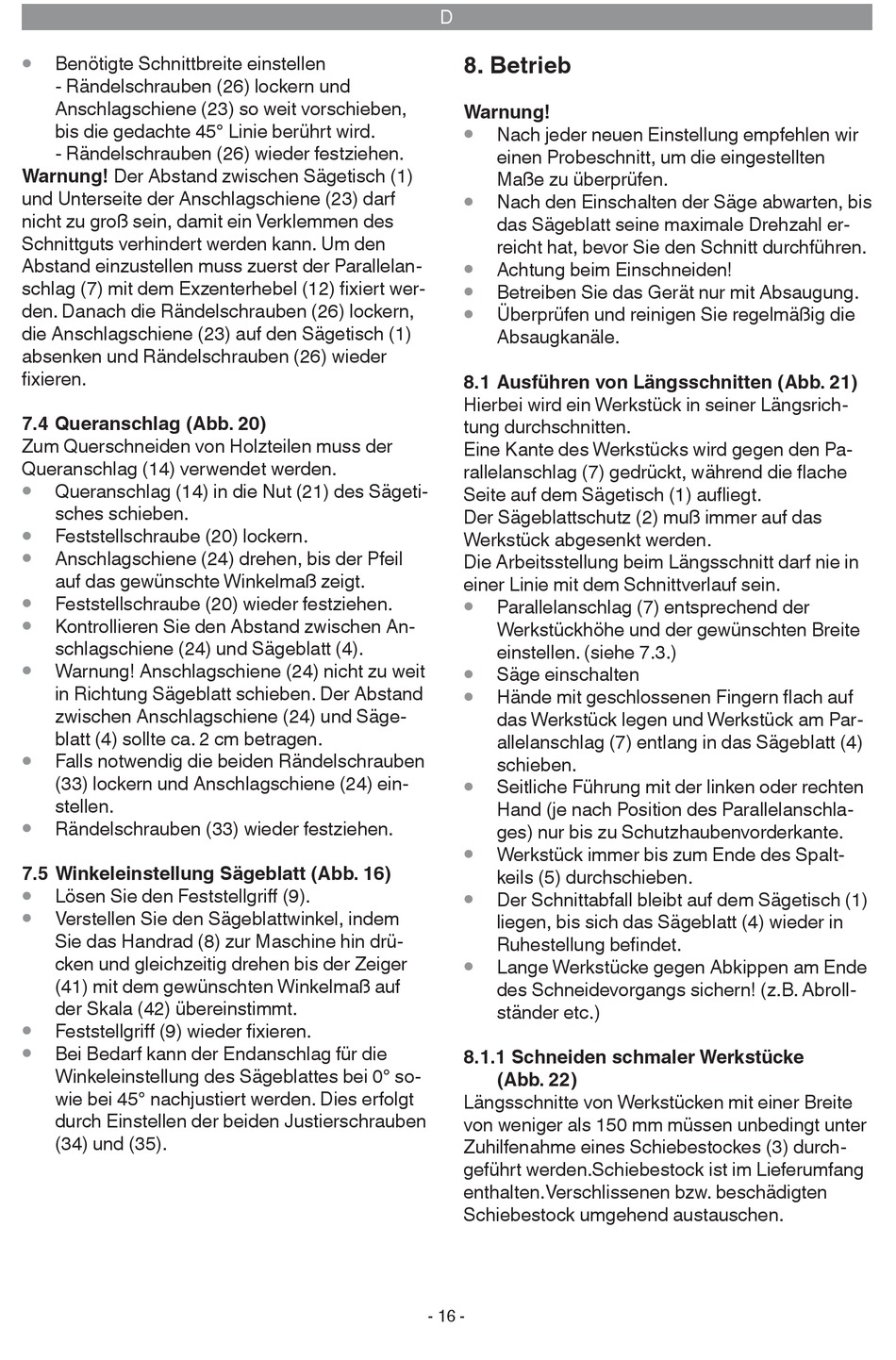

EINHELL TC-TS 2025/3 eco Originalbetriebsanleitung Seite 16

•
Benötigte Schnittbreite einstellen
- Rändelschrauben (26) lockern und
Anschlagschiene (23) so weit vorschieben,
bis die gedachte 45° Linie berührt wird.
- Rändelschrauben (26) wieder festziehen.
Warnung! Der Abstand zwischen Sägetisch (1)
und Unterseite der Anschlagschiene (23) darf
nicht zu groß sein, damit ein Verklemmen des
Schnittguts verhindert werden kann. Um den
Abstand einzustellen muss zuerst der Parallelan-
schlag (7) mit dem Exzenterhebel (12) Þ xiert wer-
den. Danach die Rändelschrauben (26) lockern,
die Anschlagschiene (23) auf den Sägetisch (1)
absenken und Rändelschrauben (26) wieder
Þ xieren.
7.4 Queranschlag (Abb. 20)
Zum Querschneiden von Holzteilen muss der
Queranschlag (14) verwendet werden.
•
Queranschlag (14) in die Nut (21) des Sägeti-
sches schieben.
•
Feststellschraube (20) lockern.
•
Anschlagschiene (24) drehen, bis der Pfeil
auf das gewünschte Winkelmaß zeigt.
•
Feststellschraube (20) wieder festziehen.
•
Kontrollieren Sie den Abstand zwischen An-
schlagschiene (24) und Sägeblatt (4).
•
Warnung! Anschlagschiene (24) nicht zu weit
in Richtung Sägeblatt schieben. Der Abstand
zwischen Anschlagschiene (24) und Säge-
blatt (4) sollte ca. 2 cm betragen.
•
Falls notwendig die beiden Rändelschrauben
(33) lockern und Anschlagschiene (24) ein-
stellen.
•
Rändelschrauben (33) wieder festziehen.
7.5 Winkeleinstellung Sägeblatt (Abb. 16)
•
Lösen Sie den Feststellgriff (9).
•
Verstellen Sie den Sägeblattwinkel, indem
Sie das Handrad (8) zur Maschine hin drü-
cken und gleichzeitig drehen bis der Zeiger
(41) mit dem gewünschten Winkelmaß auf
der Skala (42) übereinstimmt.
•
Feststellgriff (9) wieder fixieren.
•
Bei Bedarf kann der Endanschlag für die
Winkeleinstellung des Sägeblattes bei 0° so-
wie bei 45° nachjustiert werden. Dies erfolgt
durch Einstellen der beiden Justierschrauben
(34) und (35).
D
8. Betrieb
Warnung!
•
Nach jeder neuen Einstellung empfehlen wir
einen Probeschnitt, um die eingestellten
Maße zu überprüfen.
•
Nach den Einschalten der Säge abwarten, bis
das Sägeblatt seine maximale Drehzahl er-
reicht hat, bevor Sie den Schnitt durchführen.
•
Achtung beim Einschneiden!
•
Betreiben Sie das Gerät nur mit Absaugung.
•
Überprüfen und reinigen Sie regelmäßig die
Absaugkanäle.
8.1 Ausführen von Längsschnitten (Abb. 21)
Hierbei wird ein Werkstück in seiner Längsrich-
tung durchschnitten.
Eine Kante des Werkstücks wird gegen den Pa-
rallelanschlag (7) gedrückt, während die ß ache
Seite auf dem Sägetisch (1) auß iegt.
Der Sägeblattschutz (2) muß immer auf das
Werkstück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in
einer Linie mit dem Schnittverlauf sein.
•
Parallelanschlag (7) entsprechend der
Werkstückhöhe und der gewünschten Breite
einstellen. (siehe 7.3.)
•
Säge einschalten
•
Hände mit geschlossenen Fingern flach auf
das Werkstück legen und Werkstück am Par-
allelanschlag (7) entlang in das Sägeblatt (4)
schieben.
•
Seitliche Führung mit der linken oder rechten
Hand (je nach Position des Parallelanschla-
ges) nur bis zu Schutzhaubenvorderkante.
•
Werkstück immer bis zum Ende des Spalt-
keils (5) durchschieben.
•
Der Schnittabfall bleibt auf dem Sägetisch (1)
liegen, bis sich das Sägeblatt (4) wieder in
Ruhestellung befindet.
•
Lange Werkstücke gegen Abkippen am Ende
des Schneidevorgangs sichern! (z.B. Abroll-
ständer etc.)
8.1.1 Schneiden schmaler Werkstücke
(Abb. 22)
Längsschnitte von Werkstücken mit einer Breite
von weniger als 150 mm müssen unbedingt unter
Zuhilfenahme eines Schiebestockes (3) durch-
geführt werden.Schiebestock ist im Lieferumfang
enthalten.Verschlissenen bzw. beschädigten
Schiebestock umgehend austauschen.
