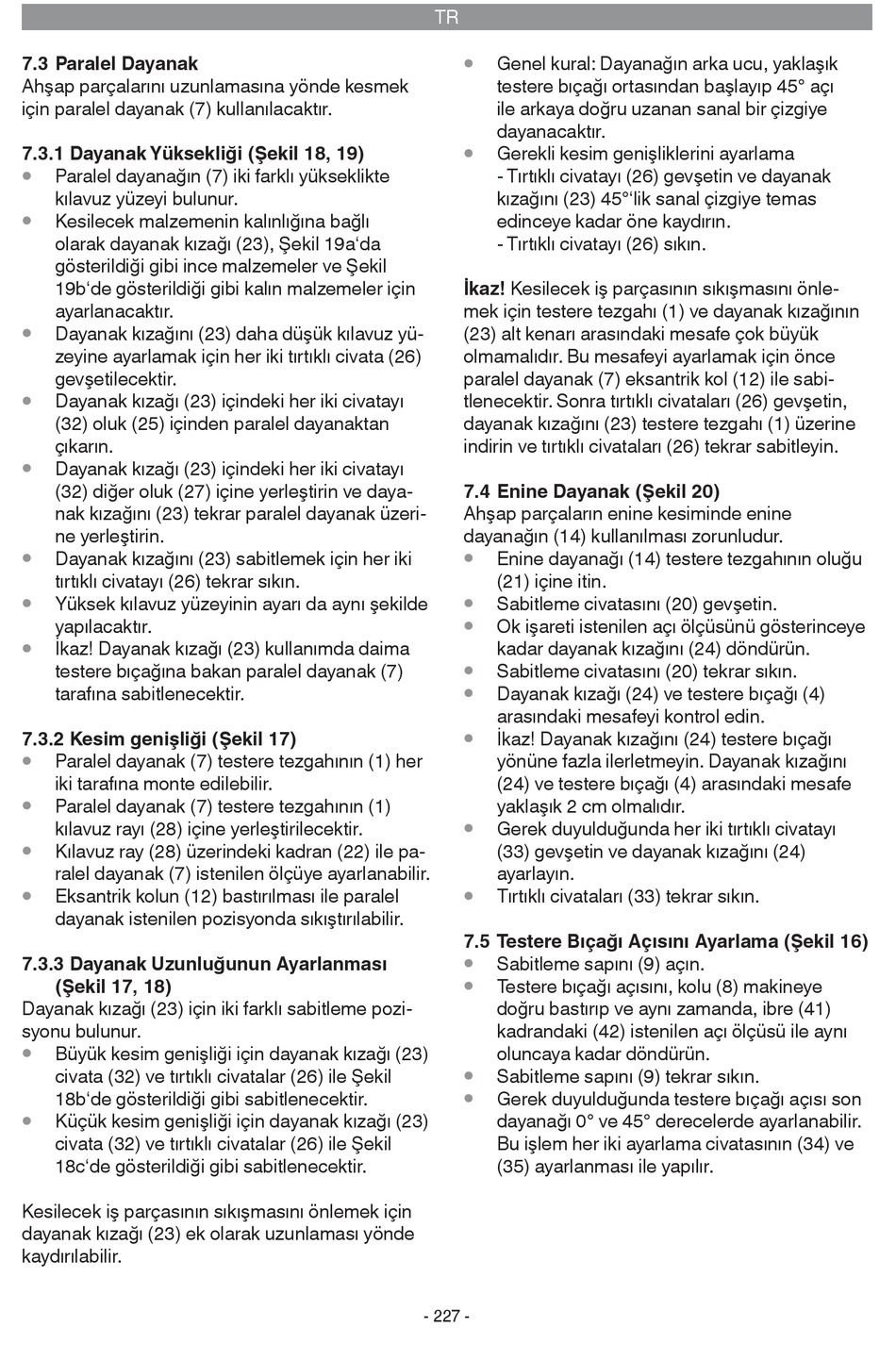

7.3 Paralel Dayanak
Ah ap parçalarõnõ uzunlamasõna yönde kesmek
için paralel dayanak (7) kullanõlacaktõr.
7.3.1 Dayanak Yüksekli i ( ekil 18, 19)
•
Paralel dayana õn (7) iki farklõ yükseklikte
kõlavuz yüzeyi bulunur.
•
Kesilecek malzemenin kalõnlõ õna ba lõ
olarak dayanak kõza õ (23), ekil 19a'da
gösterildi i gibi ince malzemeler ve ekil
19b'de gösterildi i gibi kalõn malzemeler için
ayarlanacaktõr.
•
Dayanak kõza õnõ (23) daha dü ük kõlavuz yü-
zeyine ayarlamak için her iki tõrtõklõ civata (26)
gev etilecektir.
•
Dayanak kõza õ (23) içindeki her iki civatayõ
(32) oluk (25) içinden paralel dayanaktan
çõkarõn.
•
Dayanak kõza õ (23) içindeki her iki civatayõ
(32) di er oluk (27) içine yerle tirin ve daya-
nak kõza õnõ (23) tekrar paralel dayanak üzeri-
ne yerle tirin.
•
Dayanak kõza õnõ (23) sabitlemek için her iki
tõrtõklõ civatayõ (26) tekrar sõkõn.
•
Yüksek kõlavuz yüzeyinin ayarõ da aynõ ekilde
yapõlacaktõr.
•
kaz! Dayanak kõza õ (23) kullanõmda daima
testere bõça õna bakan paralel dayanak (7)
tarafõna sabitlenecektir.
7.3.2 Kesim geni li i ( ekil 17)
•
Paralel dayanak (7) testere tezgahõnõn (1) her
iki tarafõna monte edilebilir.
•
Paralel dayanak (7) testere tezgahõnõn (1)
kõlavuz rayõ (28) içine yerle tirilecektir.
•
Kõlavuz ray (28) üzerindeki kadran (22) ile pa-
ralel dayanak (7) istenilen ölçüye ayarlanabilir.
•
Eksantrik kolun (12) bastõrõlmasõ ile paralel
dayanak istenilen pozisyonda sõkõ tõrõlabilir.
7.3.3 Dayanak Uzunlu unun Ayarlanmasõ
( ekil 17, 18)
Dayanak kõza õ (23) için iki farklõ sabitleme pozi-
syonu bulunur.
•
Büyük kesim geni li i için dayanak kõza õ (23)
civata (32) ve tõrtõklõ civatalar (26) ile ekil
18b'de gösterildi i gibi sabitlenecektir.
•
Küçük kesim geni li i için dayanak kõza õ (23)
civata (32) ve tõrtõklõ civatalar (26) ile ekil
18c'de gösterildi i gibi sabitlenecektir.
Kesilecek i parçasõnõn sõkõ masõnõ önlemek için
dayanak kõza õ (23) ek olarak uzunlamasõ yönde
kaydõrõlabilir.
TR
•
Genel kural: Dayana õn arka ucu, yakla õk
testere bõça õ ortasõndan ba layõp 45° açõ
ile arkaya do ru uzanan sanal bir çizgiye
dayanacaktõr.
•
Gerekli kesim geni liklerini ayarlama
- Tõrtõklõ civatayõ (26) gev etin ve dayanak
kõza õnõ (23) 45°'lik sanal çizgiye temas
edinceye kadar öne kaydõrõn.
- Tõrtõklõ civatayõ (26) sõkõn.
kaz! Kesilecek i parçasõnõn sõkõ masõnõ önle-
mek için testere tezgahõ (1) ve dayanak kõza õnõn
(23) alt kenarõ arasõndaki mesafe çok büyük
olmamalõdõr. Bu mesafeyi ayarlamak için önce
paralel dayanak (7) eksantrik kol (12) ile sabi-
tlenecektir. Sonra tõrtõklõ civatalarõ (26) gev etin,
dayanak kõza õnõ (23) testere tezgahõ (1) üzerine
indirin ve tõrtõklõ civatalarõ (26) tekrar sabitleyin.
7.4 Enine Dayanak ( ekil 20)
Ah ap parçalarõn enine kesiminde enine
dayana õn (14) kullanõlmasõ zorunludur.
•
Enine dayana õ (14) testere tezgahõnõn olu u
(21) içine itin.
•
Sabitleme civatasõnõ (20) gev etin.
•
Ok i areti istenilen açõ ölçüsünü gösterinceye
kadar dayanak kõza õnõ (24) döndürün.
•
Sabitleme civatasõnõ (20) tekrar sõkõn.
•
Dayanak kõza õ (24) ve testere bõça õ (4)
arasõndaki mesafeyi kontrol edin.
•
kaz! Dayanak kõza õnõ (24) testere bõça õ
yönüne fazla ilerletmeyin. Dayanak kõza õnõ
(24) ve testere bõça õ (4) arasõndaki mesafe
yakla õk 2 cm olmalõdõr.
•
Gerek duyuldu unda her iki tõrtõklõ civatayõ
(33) gev etin ve dayanak kõza õnõ (24)
ayarlayõn.
•
Tõrtõklõ civatalarõ (33) tekrar sõkõn.
7.5 Testere Bõça õ Açõsõnõ Ayarlama ( ekil 16)
•
Sabitleme sapõnõ (9) açõn.
•
Testere bõça õ açõsõnõ, kolu (8) makineye
do ru bastõrõp ve aynõ zamanda, ibre (41)
kadrandaki (42) istenilen açõ ölçüsü ile aynõ
oluncaya kadar döndürün.
•
Sabitleme sapõnõ (9) tekrar sõkõn.
•
Gerek duyuldu unda testere bõça õ açõsõ son
dayana õ 0° ve 45° derecelerde ayarlanabilir.
Bu i lem her iki ayarlama civatasõnõn (34) ve
(35) ayarlanmasõ ile yapõlõr.
