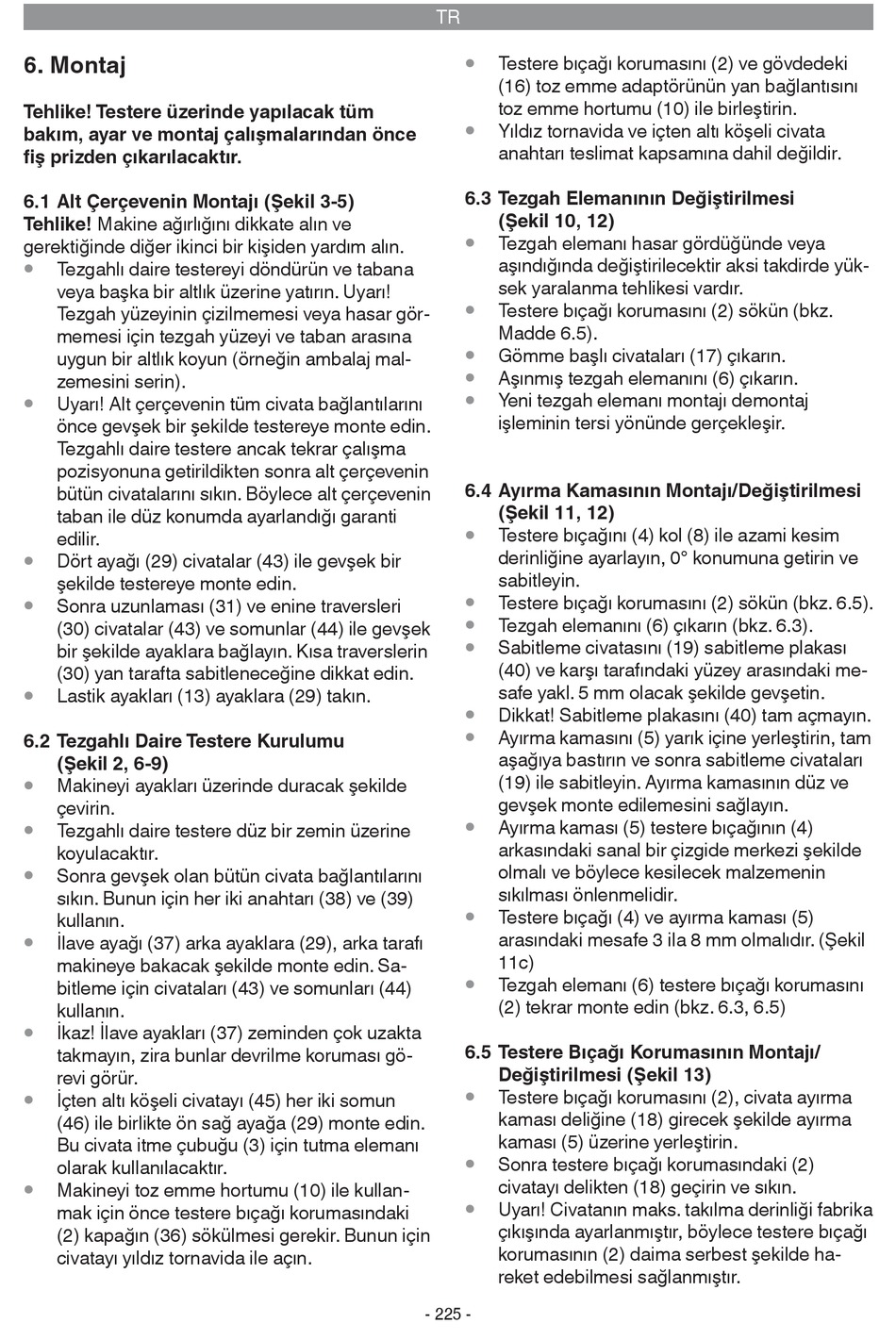

EINHELL TC-TS 2025/3 eco Originalbetriebsanleitung Seite 225

6. Montaj
Tehlike! Testere üzerinde yapõlacak tüm
bakõm, ayar ve montaj çalõ malarõndan önce
Þ prizden çõkarõlacaktõr.
6.1 Alt Çerçevenin Montajõ ( ekil 3-5)
Tehlike! Makine a õrlõ õnõ dikkate alõn ve
gerekti inde di er ikinci bir ki iden yardõm alõn.
•
Tezgahlõ daire testereyi döndürün ve tabana
veya ba ka bir altlõk üzerine yatõrõn. Uyarõ!
Tezgah yüzeyinin çizilmemesi veya hasar gör-
memesi için tezgah yüzeyi ve taban arasõna
uygun bir altlõk koyun (örne in ambalaj mal-
zemesini serin).
•
Uyarõ! Alt çerçevenin tüm civata ba lantõlarõnõ
önce gev ek bir ekilde testereye monte edin.
Tezgahlõ daire testere ancak tekrar çalõ ma
pozisyonuna getirildikten sonra alt çerçevenin
bütün civatalarõnõ sõkõn. Böylece alt çerçevenin
taban ile düz konumda ayarlandõ õ garanti
edilir.
•
Dört aya õ (29) civatalar (43) ile gev ek bir
ekilde testereye monte edin.
•
Sonra uzunlamasõ (31) ve enine traversleri
(30) civatalar (43) ve somunlar (44) ile gev ek
bir ekilde ayaklara ba layõn. Kõsa traverslerin
(30) yan tarafta sabitlenece ine dikkat edin.
•
Lastik ayaklarõ (13) ayaklara (29) takõn.
6.2 Tezgahlõ Daire Testere Kurulumu
( ekil 2, 6-9)
•
Makineyi ayaklarõ üzerinde duracak ekilde
çevirin.
•
Tezgahlõ daire testere düz bir zemin üzerine
koyulacaktõr.
•
Sonra gev ek olan bütün civata ba lantõlarõnõ
sõkõn. Bunun için her iki anahtarõ (38) ve (39)
kullanõn.
•
lave aya õ (37) arka ayaklara (29), arka tarafõ
makineye bakacak ekilde monte edin. Sa-
bitleme için civatalarõ (43) ve somunlarõ (44)
kullanõn.
•
kaz! lave ayaklarõ (37) zeminden çok uzakta
takmayõn, zira bunlar devrilme korumasõ gö-
revi görür.
•
çten altõ kö eli civatayõ (45) her iki somun
(46) ile birlikte ön sa aya a (29) monte edin.
Bu civata itme çubu u (3) için tutma elemanõ
olarak kullanõlacaktõr.
•
Makineyi toz emme hortumu (10) ile kullan-
mak için önce testere bõça õ korumasõndaki
(2) kapa õn (36) sökülmesi gerekir. Bunun için
civatayõ yõldõz tornavida ile açõn.
TR
•
Testere bõça õ korumasõnõ (2) ve gövdedeki
(16) toz emme adaptörünün yan ba lantõsõnõ
toz emme hortumu (10) ile birle tirin.
•
Yõldõz tornavida ve içten altõ kö eli civata
anahtarõ teslimat kapsamõna dahil de ildir.
6.3 Tezgah Elemanõnõn De i tirilmesi
( ekil 10, 12)
•
Tezgah elemanõ hasar gördü ünde veya
a õndõ õnda de i tirilecektir aksi takdirde yük-
sek yaralanma tehlikesi vardõr.
•
Testere bõça õ korumasõnõ (2) sökün (bkz.
Madde 6.5).
•
Gömme ba lõ civatalarõ (17) çõkarõn.
•
A õnmõ tezgah elemanõnõ (6) çõkarõn.
•
Yeni tezgah elemanõ montajõ demontaj
i leminin tersi yönünde gerçekle ir.
6.4 Ayõrma Kamasõnõn Montajõ/De i tirilmesi
( ekil 11, 12)
•
Testere bõça õnõ (4) kol (8) ile azami kesim
derinli ine ayarlayõn, 0° konumuna getirin ve
sabitleyin.
•
Testere bõça õ korumasõnõ (2) sökün (bkz. 6.5).
•
Tezgah elemanõnõ (6) çõkarõn (bkz. 6.3).
•
Sabitleme civatasõnõ (19) sabitleme plakasõ
(40) ve kar õ tarafõndaki yüzey arasõndaki me-
safe yakl. 5 mm olacak ekilde gev etin.
•
Dikkat! Sabitleme plakasõnõ (40) tam açmayõn.
•
Ayõrma kamasõnõ (5) yarõk içine yerle tirin, tam
a a õya bastõrõn ve sonra sabitleme civatalarõ
(19) ile sabitleyin. Ayõrma kamasõnõn düz ve
gev ek monte edilemesini sa layõn.
•
Ayõrma kamasõ (5) testere bõça õnõn (4)
arkasõndaki sanal bir çizgide merkezi ekilde
olmalõ ve böylece kesilecek malzemenin
sõkõlmasõ önlenmelidir.
•
Testere bõça õ (4) ve ayõrma kamasõ (5)
arasõndaki mesafe 3 ila 8 mm olmalõdõr. ( ekil
11c)
•
Tezgah elemanõ (6) testere bõça õ korumasõnõ
(2) tekrar monte edin (bkz. 6.3, 6.5)
6.5 Testere Bõça õ Korumasõnõn Montajõ/
De i tirilmesi ( ekil 13)
•
Testere bõça õ korumasõnõ (2), civata ayõrma
kamasõ deli ine (18) girecek ekilde ayõrma
kamasõ (5) üzerine yerle tirin.
•
Sonra testere bõça õ korumasõndaki (2)
civatayõ delikten (18) geçirin ve sõkõn.
•
Uyarõ! Civatanõn maks. takõlma derinli i fabrika
çõkõ õnda ayarlanmõ tõr, böylece testere bõça õ
korumasõnõn (2) daima serbest ekilde ha-
reket edebilmesi sa lanmõ tõr.
