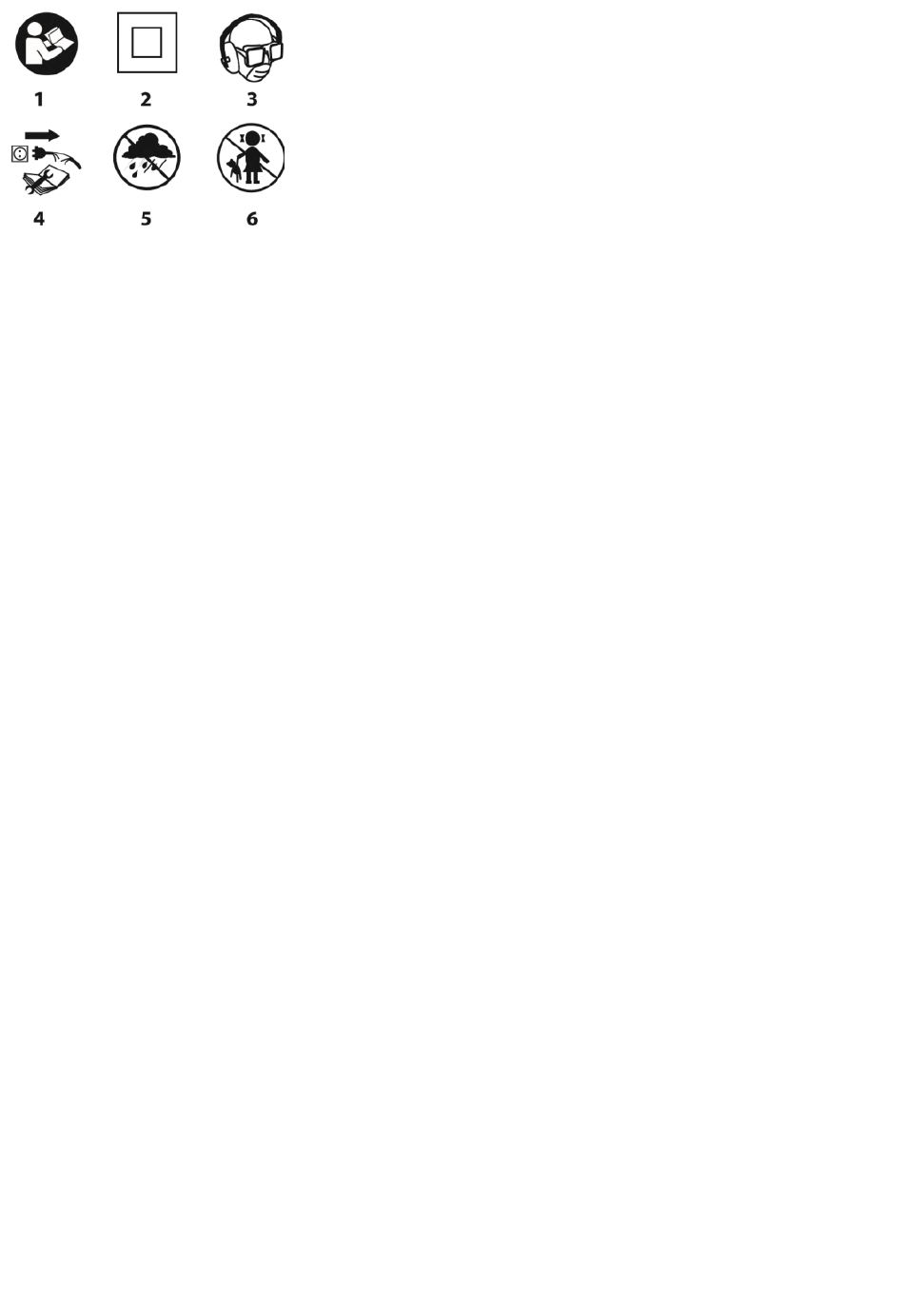

1. lire le mode d'emploi, respecter les avertissements et les
conditions de sécurité qu'il contient.
2. dispositif d'isolation de deuxième classe
3. porter un équipement de protection individuelle (lunettes de
sécurité, protection auditive, masque anti-poussière)
4. débrancher le cordon d'alimentation avant de procéder à
l'entretien ou à la réparation.
5. protéger de la pluie
6. tenir les enfants à l'écart de l'outil
CONSTRUCTION ET APPLICATION
La scie sauteuse est un outil électrique manuel isolé de classe II.
Elle est entraînée par un moteur à collecteur monophasé.
La machine est conçue pour réaliser des coupes droites, des
coupes courbes et des entailles dans le bois, les matériaux à base
de bois ainsi que les plastiques et les métaux (à condition d'utiliser
la lame de scie adéquate). Ses domaines d'utilisation sont les
travaux de rénovation et de construction ainsi que tout travail
d'amateur (bricolage).
N'utilisez pas l'outil électrique à mauvais escient.
DESCRIPTION DES PAGES GRAPHIQUES
La numérotation ci-dessous fait référence aux composants de
l'appareil présentés dans les pages graphiques de ce manuel.
1. bouton de réglage de la vitesse
2.Interrupteur
3. bouton de verrouillage de l'interrupteur
4. voyant pour la connexion de la tension
5. buse d'évacuation des poussières
6.Foot
7.Guide rouleau
8.Couverture
9. levier du porte-lame
10.Eclairage
11. Porte-lame
* Il peut y avoir des différences entre le dessin et le produit.
ÉQUIPEMENTS ET ACCESSOIRES
1.Lame
2. clé hexagonale
PRÉPARATION AU TRAVAIL
MONTAGE DE LA LAME
Débranchez l'outil électrique de l'alimentation électrique.
La lame se monte et se remplace sans outil.
• Tirez le levier du porte-lame (6) vers l'arrière et insérez la lame jusqu'à
la butée dans le porte-lame (9) (les dents de la lame doivent être
orientées vers l'avant).
• Important ! Veillez à ce que la lame de scie soit correctement placée
dans le rouleau de guidage (7).
• Relâchez le levier du porte-lame (9) et vérifiez que la lame est bien en
place.
• Le démontage de la lame s'effectue dans l'ordre inverse de son
installation.
Utiliser les lames avec un système de fixation en T comme
indiqué dans la figure D.
LE DÉPOUSSIÉRAGE
- 1 pièce
- 1 pc.
Pour améliorer l'élimination de la poussière de la surface de la
pièce, la scie sauteuse est équipée de son propre système de
soufflage et d'extraction de la poussière pour nettoyer la surface de
coupe. Le système de soufflage et d'extraction de la poussière
fonctionne plus efficacement lorsque le capot de protection est
abaissé. En outre, il est possible de connecter un aspirateur de
copeaux externe, tel qu'un aspirateur d'atelier, à l'orifice
d'extraction de la poussière (5).
• Raccordez le tuyau d'aspiration du système de dépoussiérage à
l'embout (5).
Assurer l'étanchéité de la connexion.
FONCTIONNEMENT / RÉGLAGES
ON/OFF
Avant de brancher la scie sauteuse sur le réseau électrique,
vérifiez toujours que la tension du réseau correspond à la
tension indiquée sur la plaque signalétique de l'outil
électrique.
Mise en marche - appuyez sur le bouton de l'interrupteur (2) et
maintenez-le dans cette position.
Arrêt : relâcher la pression sur le bouton de l'interrupteur (2).
Verrouillage de l'interrupteur (fonctionnement continu) Mise
en marche :
• Appuyez sur le bouton marche/arrêt (2) et maintenez-le dans cette
position.
• Appuyez sur le bouton de verrouillage de l'interrupteur (3) (Fig.
E).
• Relâcher la pression sur le bouton de l'interrupteur (2).
Mise hors tension :
• Appuyez et relâchez la pression sur le bouton de l'interrupteur (2).
Chaque fois que l'on appuie sur le bouton (2), une diode
électroluminescente (DEL) (10) éclaire la zone de travail.
TÉMOIN LUMINEUX POUR LA CONNEXION DE LA TENSION
Un voyant d'alimentation (4) se trouve à l'arrière du boîtier de
la poignée et indique, en s'allumant, que l'outil électrique a été
branché sur le secteur.
RÉGLAGE DE LA VITESSE DE LA SCIE SAUTEUSE
La vitesse du moteur de la scie sauteuse est réglée en tournant et
en réglant le bouton de réglage de la vitesse (1) sur la position
souhaitée. Cela permet d'adapter la vitesse de l'outil électrique aux
caractéristiques du matériau travaillé. La plage de réglage de la
vitesse est comprise entre O et 5.
Plus le nombre apparaissant sur le périmètre du cadran (1) est
élevé (Fig. F), plus la vitesse de fonctionnement de la scie
sauteuse est importante.
RÉGLAGE DU PIED DE COUPE EN BISEAU
Le pied de scie sauteuse réglable permet une coupe en biseau de
0
0
0
à 45
(dans les deux sens).
• Desserrer les vis de fixation du pied (6) à l'aide d'une clé
hexagonale.
• Déplacez le pied (6) vers l'arrière et inclinez vers la gauche ou la
0
droite (jusqu'à 45
).
• Régler le pied (6) à l'angle désiré, le faire glisser vers l'avant et
le fixer en serrant les vis de fixation (Fig. G).
L'angle du pied peut être lu sur l'échelle angulaire située sur le
pied. Une fois le réglage terminé, retirez la clé hexagonale et
rangez-la dans son emplacement.
• Placer l'avant du pied (6) à plat sur le matériau à couper.
• Démarrez la scie sauteuse et attendez qu'elle atteigne la vitesse
maximale réglée.
• Déplacez la scie sauteuse lentement en guidant la lame le long
de la ligne de coupe prédéterminée.
• Lorsque vous découpez une ligne courbe, guidez la scie sauteuse
très doucement.
La coupe doit être effectuée de manière régulière, en veillant à ne
pas surcharger la scie sauteuse. Une pression excessive exercée
61
