• Nedotýkejte se nože ani obrobku těsně po dokončení práce.
Tyto součásti mohou být velmi horké a mohou způsobit popáleniny.
• Pokud zaznamenáte jakékoli neobvyklé chování elektrického
nářadí nebo podivné zvuky, ihned jej vypněte a odpojte ze zásuvky.
• Aby bylo zajištěno správné chlazení, měly by být větrací otvory
v krytu skládačky odkryté.
• Před zapojením přímočaré pily do zásuvky se vždy ujistěte, že
napětí v síti odpovídá napětí uvedenému na typovém štítku
přístroje.
• Před připojením přímočaré pily vždy zkontrolujte napájecí kabel;
pokud je poškozený, nechte jej vyměnit v autorizovaném servisu.
• Napájecí kabel přímočaré pily by měl být vždy na bezpečné
straně, aby nebyl vystaven náhodnému poškození pracujícím
elektrickým nářadím.
UPOZORNĚNÍ: Zařízení je určeno pro provoz v interiéru.
Navzdory
použití
přirozeně
bezpečnostních opatření a dalších ochranných opatření vždy
existuje zbytkové riziko úrazu při práci.

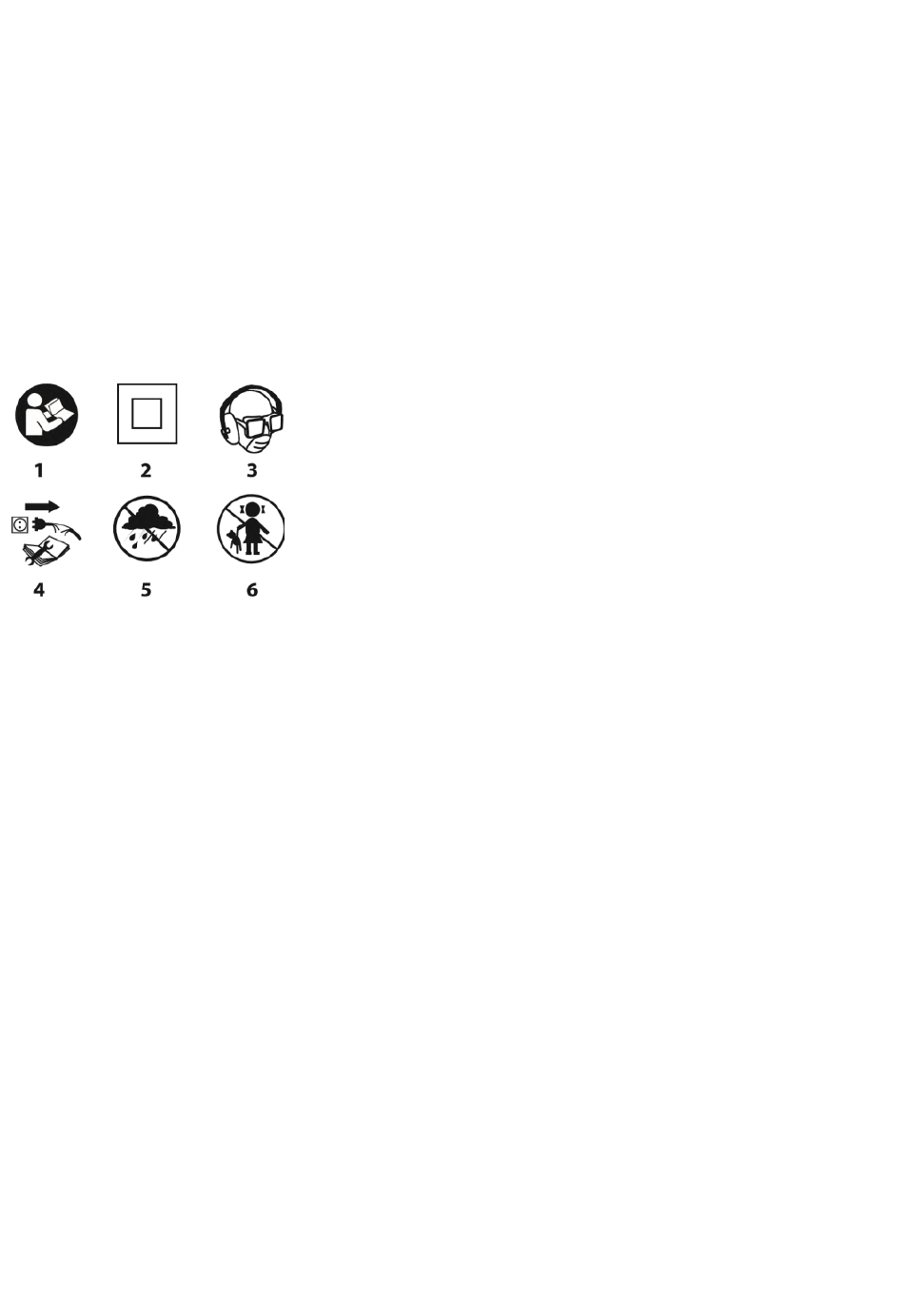

Vysvětlení použitých piktogramů:
1. Přečtěte si návod k obsluze, dodržujte v něm obsažená
upozornění a bezpečnostní podmínky.
2.Second třída izolační zařízení
3.Používejte osobní ochranné prostředky (ochranné brýle, ochranu
sluchu, protiprachovou masku).
4. Před údržbou nebo opravou odpojte napájecí kabel.
5.Protect před deštěm
6.Chraňte děti před nástrojem
KONSTRUKCE A POUŽITÍ
Přímočará pila je izolované ruční elektrické nářadí třídy II. Je
poháněna jednofázovým komutátorovým motorem.
Stroj je určen k provádění rovných dělených řezů, zakřivených řezů
a zářezů do dřeva, materiálů na bázi dřeva, ale i plastů a kovů (za
předpokladu použití správného pilového listu). Oblastí jeho použití
jsou renovační a stavební práce i veškeré amatérské (kutilské)
práce.
Elektrické nářadí nepoužívejte nesprávně.
POPIS GRAFICKÝCH STRÁNEK
Níže uvedené číslování se vztahuje na součásti jednotky
zobrazené na grafických stránkách této příručky.
1.Speed control knoflík
2.Switch
3.Tlačítko zámku přepínače
4.Indicator světlo pro připojení napětí
5.Prachová vypouštěcí tryska
6.Foot
7.Vodicí válec
8.Cover
9.Blade držák páka
10.Osvětlení
11. Držák čepele
* Mezi výkresem a výrobkem mohou být rozdíly.
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1.Blade
2.Hexagonální klíč
bezpečné
konstrukce,
- 1 ks.
- 1 ks.
PŘÍPRAVA NA PRÁCI
MONTÁŽ ČEPELÍ
Odpojte elektrické nářadí od zdroje napájení.
Čepel se montuje a vyměňuje bez použití nářadí.
• Zatáhněte páčku držáku čepele (6) a zasuňte čepel co nejdále do držáku
čepele (9) (zuby čepele by měly směřovat dopředu).
• Důležité! Ujistěte se, že je pilový kotouč správně usazen ve vodicím
válečku (7).
• Uvolněte páčku držáku nože (9) a zkontrolujte, zda je nůž správně
usazen.
• Demontáž nože se provádí v opačném pořadí než jeho montáž.
Použijte nože s T-fixačním systémem, jak je znázorněno na
obrázku D.
ODSÁVÁNÍ PRACHU
Pro lepší odstraňování prachu z povrchu obrobku je přímočará pila
vybavena vlastním systémem odfukování a odsávání prachu, který
čistí řeznou plochu. Systém vyfukování a odsávání prachu pracuje
účinněji, když je ochranný kryt spuštěný. Kromě toho je možné k
otvoru pro odsávání prachu (5) připojit externí odsávač třísek,
například dílenský vysavač.
• Připojte sací hadici systému odsávání prachu k vývodu (5).
Zajistěte těsné spojení.
PROVOZ / NASTAVENÍ
ZAPNUTO/VYPNUTO
Před připojením přímočaré pily k elektrické síti vždy
zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na
typovém štítku elektrického nářadí.
Zapnutí - stiskněte spínací tlačítko (2) a podržte je v této poloze.
Vypnutí - uvolněte tlak na spínací tlačítko (2). Blokování
spínače (trvalý provoz) Zapnutí:
• Stiskněte tlačítko zapnutí/vypnutí (2) a podržte je v této poloze.
• Stiskněte tlačítko blokování spínače (3) (obr. E).
• Uvolněte tlak na spínací tlačítko (2).
Vypnutí:
• Stiskněte a uvolněte spínací tlačítko (2).
Při každém stisknutí spínacího tlačítka (2) se pracovní plocha
rozsvítí LED diodou (10).
KONTROLKA PŘIPOJENÍ NAPĚTÍ
Na zadní straně krytu rukojeti se nachází kontrolka napájení
(4), která rozsvícením signalizuje, že je elektrické nářadí
připojeno k elektrické síti.
NASTAVENÍ OTÁČEK SKLÁDAČKY
Otáčky motoru přímočaré pily se nastavují otáčením a nastavením
knoflíku regulace otáček (1) do požadované polohy. To umožňuje
přizpůsobit
otáčky
zpracovávaného materiálu. Rozsah nastavení otáček je od O do 5.
Čím vyšší číslo se objeví na obvodu číselníku (1) (obr. F), tím vyšší
jsou provozní otáčky skládačky.
NASTAVENÍ ÚKOSOVÉ ŘEZNÉ PATKY
Nastavitelná patka přímočaré pily umožňuje řezání úkosů v
0
0
rozsahu 0
až 45
(v obou směrech).
• Pomocí šestihranného klíče povolte šrouby pro upevnění
nožiček (6).
• Posuňte nožičku (6) dozadu a nakloňte ji doleva nebo doprava (až
0
do 45
).
• Nastavte patku (6) do požadovaného úhlu, posuňte ji dopředu a
zajistěte ji utažením upevňovacích šroubů (obr. G).
Úhel patky lze odečíst na úhlové stupnici umístěné na patce. Po
dokončení nastavení vyjměte šestihranný klíč a uložte jej na místo
pro uložení.
• Položte přední část patky (6) naplocho na řezaný materiál.
• Spusťte skládačku a počkejte, až dosáhne maximálních
nastavených otáček.
24
elektrického
nářadí
vlastnostem
