GRAPHITE 58G047 Benutzerhandbuch Seite 39

• Не докосвайте движещите се части с ръка.
• Не слагайте прободния трион, ако той все още е в движение.
Не включвайте прободния трион, преди да го хванете с ръка.
• Не докосвайте острието или обработвания детайл
непосредствено след приключване на работата. Тези
компоненти могат да станат много горещи и да причинят
изгаряния.
• Ако забележите
електроинструмента или странни шумове, незабавно го
изключете и извадете щепсела от контакта.
• За да се осигури правилно охлаждане, вентилационните
отвори в корпуса на прободния трион трябва да са открити.
• Преди да включите прободния трион в електрическия
контакт, винаги се уверявайте, че напрежението в мрежата
съответства на посоченото на табелката с данни за
устройството.
• Преди да свържете прободния трион, винаги проверявайте
захранващия кабел; ако е повреден, го сменете в оторизиран
сервиз.
• Захранващият кабел на прободния трион винаги трябва да
бъде от безопасната страна, за да не бъде изложен на
случайно повреждане от работещия електроинструмент.
ВНИМАНИЕ: Устройството е предназначено за работа на
закрито.
Въпреки използването на безопасен по своята същност
дизайн, използването
допълнителни защитни
остатъчен риск от нараняване по време на работа.

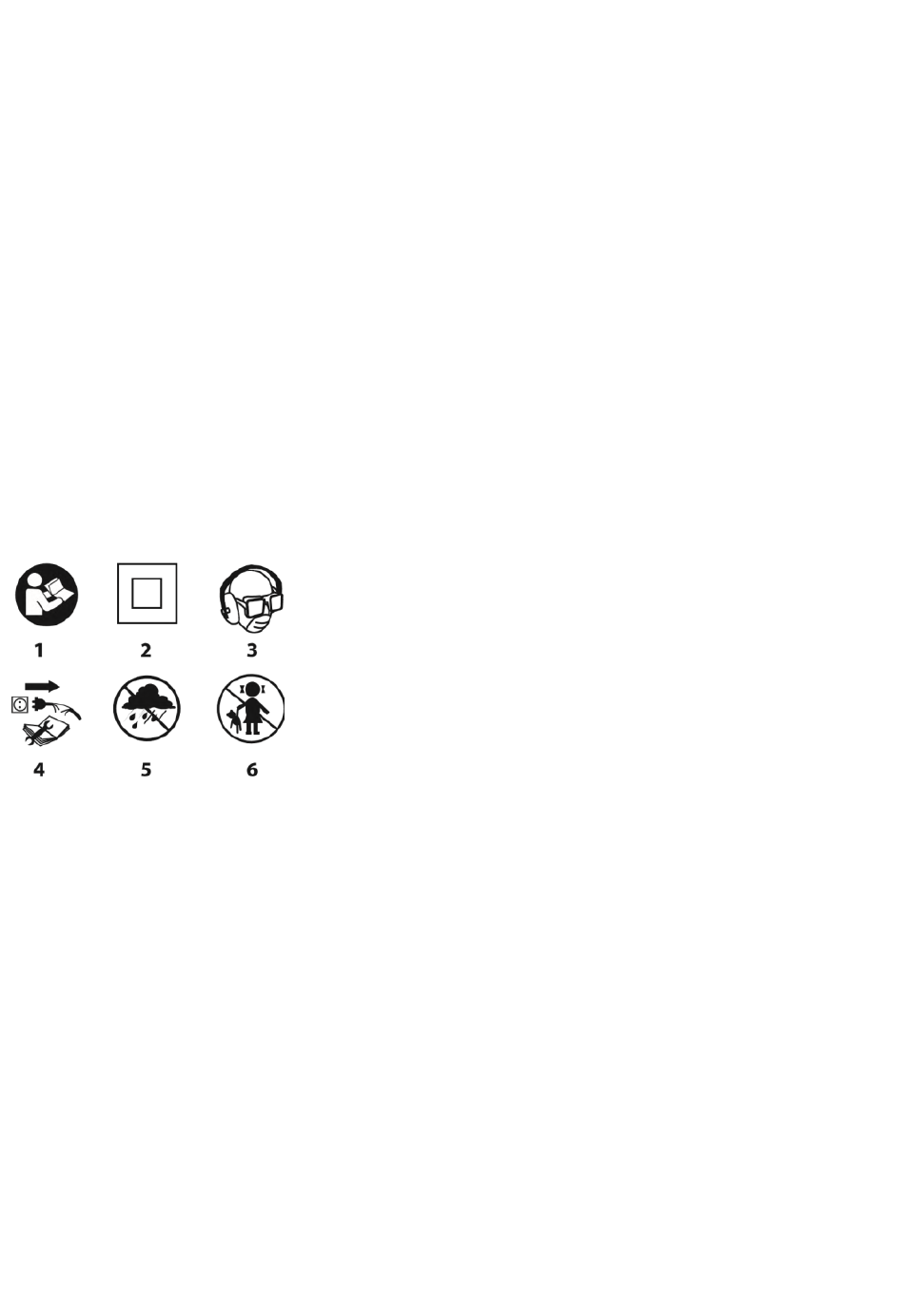

Обяснение на използваните пиктограми:
1.Прочетете инструкциите
съдържащите се в тях предупреждения и условия за
безопасност.
2.Second клас изолационно устройство
3.Носете лични предпазни средства (предпазни очила, защита
на ушите, маска за прах)
4.Изключете захранващия кабел, преди да извършвате
сервизно обслужване или ремонт.
5.Protect от дъжд
6.Keep деца далеч от инструмента
КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕ
Прободният трион е изолиран ръчен електроинструмент от
клас II. Той се задвижва от еднофазен комутаторен двигател.
Машината е проектирана
разцепвания, извити разрези и прорези в дърво, материали на
дървесна основа, както и пластмаси и метали (при условие че
се използва правилният циркулярен диск). Областите на
използване са при ремонтни и строителни дейности, както и
при всякаква любителска работа (направи си сам).
Не използвайте неправилно електроинструмента.
ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ
Номерацията по-долу се отнася до компонентите на
устройството, показани на графичните страници на това
ръководство.
1.Speed контрол копче
2.Switch
3.Switch бутон за заключване
необичайно поведение
на мерки за безопасност
мерки, винаги съществува
за експлоатация, спазвайте
за извършване на
4.Индикаторна светлина за свързване на напрежението
5.Dust изпускателна дюза
6.Foot
7.Ръководен валяк
8.Покритие
9.Blade държач лост
10.Осветление
11. Държач на острието
на
* Възможно е да има разлики между чертежа и продукта
ОБОРУДВАНЕ И АКСЕСОАРИ
1.Blade
2.Hexagon ключ
ПОДГОТОВКА ЗА РАБОТА
МОНТАЖ НА ОСТРИЕТО
Изключете електроинструмента от електрическата мрежа.
Острието се монтира и сменя без инструменти.
• Издърпайте назад лоста на държача на острието (6) и поставете
острието докрай в държача на острието (9) (зъбите на острието
трябва да сочат напред).
• Важно! Уверете се, че циркулярният диск е правилно поставен във
водещата ролка (7).
• Освободете лоста на държача на острието (9) и проверете дали
острието е правилно поставено.
• Изваждането на острието се извършва в обратен ред на
и
монтирането му.
Използвайте остриета с Т-образна фиксираща система,
както е показано на фигура D.
ПРАХОУЛАВЯНЕ
За да се подобри отстраняването на праха от повърхността на
обработвания детайл, прободният трион е оборудван със
собствена система за издухване и извличане на праха, която
почиства повърхността на рязане. Системата за издухване и
извличане на прах работи по-ефективно, когато предпазителят
е спуснат. Освен това към отвора за отвеждане на прах (5) е
възможно да се свърже външно устройство за извличане на
стружки, например прахосмукачка за работилница.
• Свържете всмукателния маркуч на системата за прахоулавяне
към накрайника (5).
Осигурете плътна връзка.
РАБОТА / НАСТРОЙКИ
ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ
Преди да свържете прободния трион към електрическата
мрежа, винаги
мрежата съответства на напрежението, посочено на
табелката
електроинструмента.
Включване - натиснете бутона за включване (2) и задръжте в
това положение.
Изключване - отпуснете натиска върху бутона за включване
(2). Заключване на превключвателя (продължителна
работа) Включване:
• Натиснете бутона за включване/изключване (2) и го задръжте
в това положение.
прави
• Натиснете бутона за заключване на превключвателя (3) (фиг.
Е).
• Отпуснете натиска върху бутона на превключвателя (2).
Изключване:
• Натиснете и отпуснете натиска върху бутона за превключване
(2).
При всяко натискане на бутона за превключване (2) светодиод
(LED) (10) осветява работната зона.
ИНДИКАТОРНА
НАПРЕЖЕНИЕТО
39
- 1 бр.
- 1 бр.
проверявайте дали
с номиналните
СВЕТЛИНА ЗА СВЪРЗВАНЕ
напрежението в
стойности на
НА
