• Bizonyos fafajtákból vagy fémekből származó porok
veszélyeztethetik az egészséget, és allergiás reakciókat,
légzőszervi megbetegedéseket vagy rákot okozhatnak.
➢ Vágáskor porvédő maszkot kell használni, hogy
megvédjük a légutakat a vágási portól.
➢ Használjon porelszívást fakivágáskor.
➢ Mindig gondoskodni kell arról, hogy a munkahely jól
szellőzzön.
• A vízvezetékeket nem szabad kirakósfűrésszel vágni. A cső
elvágása anyagi károkat okoz vagy áramütést okozhat.
• A szögek, csavarok és egyéb kemény tárgyak átvágásának
elkerülése érdekében a munka megkezdése előtt alaposan
ellenőrizze a munkadarabot.
• Nem szabad olyan anyagot
(vastagsága) meghaladják a műszaki adatokban megadottakat.
• Tartsa a kirakófűrészt zárt kézzel.
• A kapcsoló megnyomása előtt győződjön meg arról, hogy a
kirakós nem ér az anyaghoz.
• Ne érintse meg kézzel a mozgó alkatrészeket.
• Ne tegye le a kirakófűrészt, ha az még mozgásban van. Ne
kapcsolja be a kirakófűrészt, mielőtt a kezével megfogná.
• Ne érintse meg a pengét vagy a munkadarabot közvetlenül
a munka befejezése után. Ezek az alkatrészek nagyon
felforrósodhatnak, és égési sérüléseket okozhatnak.
• Ha az elektromos szerszám rendellenes viselkedését vagy
furcsa zajokat észlel, azonnal kapcsolja ki, és húzza ki a
konnektorból.
• A megfelelő hűtés biztosítása
szellőzőnyílásainak szabadon kell lenniük.
• Mielőtt a kirakósfűrészt csatlakoztatja a konnektorba, mindig
győződjön meg arról, hogy a hálózati feszültség megegyezik a
készülék címtábláján feltüntetett feszültséggel.
• A kirakósfűrész csatlakoztatása előtt mindig ellenőrizze a
tápkábelt; ha sérült, cseréltesse ki egy szakszervizben.
• A kirakósfűrész tápkábelének mindig a biztonságos oldalon kell
lennie, hogy ne legyen kitéve a működő elektromos szerszám
véletlen sérülésének.
FIGYELEM: A készüléket beltéri használatra tervezték.
Az eredendően biztonságos
intézkedések és a további védőintézkedések alkalmazása
ellenére a munkavégzés során mindig fennáll a sérülés
kockázata.

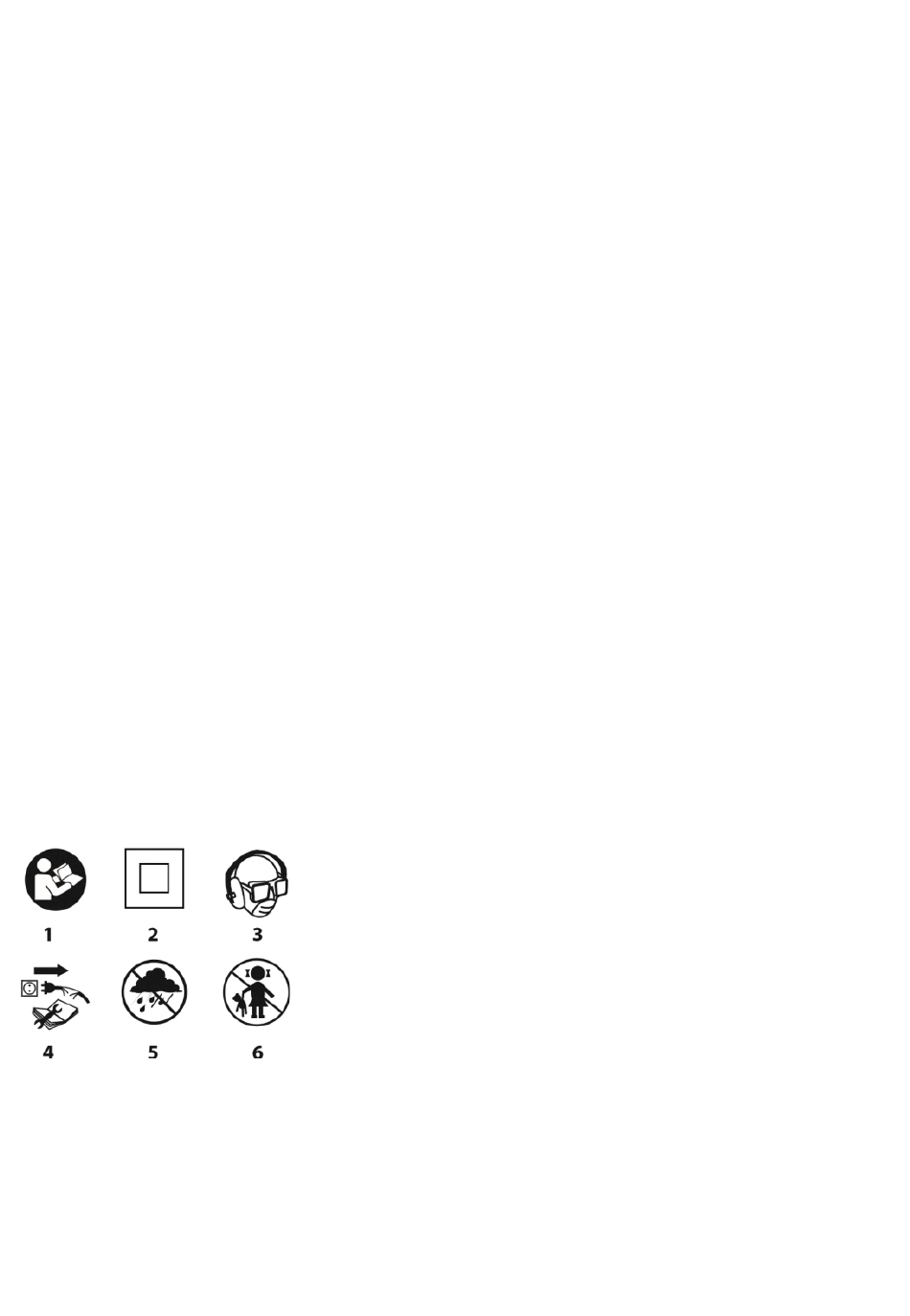

A használt piktogramok magyarázata:
1. Olvassa el a használati utasítást, tartsa be az abban szereplő
figyelmeztetéseket és biztonsági feltételeket.
2.Second osztályú szigetelő eszköz
3. viseljen egyéni védőfelszerelést (védőszemüveg, fülvédő,
porvédő maszk).
4. A szervizelés vagy javítás előtt húzza ki a tápkábelt.
5.Protect az esőtől
6.Tartsa távol a gyerekeket a szerszámtól
FELÉPÍTÉS ÉS ALKALMAZÁS
A szúrófűrész II. osztályú, szigetelt, kézi típusú elektromos
szerszám. Egyfázisú kommutátoros motor hajtja.
vágni, amelynek méretei
érdekében a kirakóház
kialakítás, a biztonsági
A gépet egyenes hasítóvágások, íves vágások és bevágások
készítésére tervezték fában, faalapú anyagokban, valamint
műanyagokban és fémekben (feltéve, hogy
fűrészlapot használják). Felhasználási területei a felújítási és
építési munkák, valamint bármilyen amatőr (barkács) munka.
Ne használja vissza az elektromos szerszámot.
A GRAFIKUS OLDALAK LEÍRÁSA
Az alábbi számozás a készüléknek a jelen kézikönyv grafikus
oldalain látható elemeire utal.
1.Speed vezérlőgomb
2.Switch
3.Switch zár gomb
4.Indicator fény a feszültségcsatlakozáshoz
5.Dust ürítő fúvóka
6.Foot
7.Guide görgő
8.Cover
9.Blade tartó kar
10.Lighting
11. Pengetartó
* A rajz és a termék között eltérések lehetnek.
BERENDEZÉSEK ÉS TARTOZÉKOK
1.Blade
2.Hexagon kulcs
FELKÉSZÜLÉS A MUNKÁRA
PENGEMEGERŐSÍTÉS
Húzza ki az elektromos szerszámot a tápegységből.
A penge szerszám nélkül felszerelhető és cserélhető.
• Húzza hátra a pengetartó kart (6), és helyezze be a pengét a
pengetartóba (9), amennyire csak lehet (a penge fogainak előre kell
mutatniuk).
• Fontos! Ügyeljen arra, hogy a fűrészlap megfelelően üljön a
vezetőgörgőben (7).
• Engedje ki a pengetartó kart (9), és ellenőrizze, hogy a penge
megfelelően ül-e.
• A penge eltávolítása a beszerelésével ellentétes sorrendben történik.
A D ábrán látható T rögzítési rendszerrel ellátott pengéket
használjon.
PORELSZÍVÁS
A munkadarab felületéről történő poreltávolítás javítása érdekében
a szúrófűrész saját porelszívó és porelszívó rendszerrel van
felszerelve a vágási felület tisztítására. A porelszívó és porelszívó
rendszer hatékonyabban működik, ha a védőburkolat le van
engedve. Ezenkívül lehetőség van külső forgácselszívó, például
műhelyporszívó csatlakoztatására a porelszívó nyíláshoz (5).
• Csatlakoztassa a
csatlakozócsonkhoz (5).
Biztosítsa a szoros csatlakozást.
MŰKÖDÉS / BEÁLLÍTÁSOK
ON/OFF
Mielőtt a kirakósfűrészt a hálózatra csatlakoztatja, mindig
ellenőrizze, hogy a hálózati feszültség megfelel-e az
elektromos szerszám
feszültségnek.
Bekapcsolás - nyomja meg a kapcsológombot (2), és tartsa ebben
a helyzetben.
Kikapcsolás - engedje el a nyomást a kapcsológombon (2). A
kapcsoló reteszelése (folyamatos működés) Bekapcsolás:
• Nyomja meg a be/ki gombot (2), és tartsa ebben a helyzetben.
• Nyomja meg a kapcsoló reteszelő gombját (3) (E ábra).
• Engedje fel a nyomást a kapcsológombon (2).
Kikapcsolás:
• Nyomja meg és engedje el a kapcsológombot (2).
A kapcsológomb (2) minden egyes megnyomásakor egy LED
(LED) (10) világítja meg a munkaterületet.
