• Antes de premir o interrutor, certifique-se de que a serra de
recortes não toca no material.
• Não tocar nas peças móveis com a mão.
• Não pouse a serra tico-tico se esta ainda estiver em movimento.
Não ligar a serra tico-tico antes de a agarrar com a mão.
• Não tocar na lâmina ou na peça de trabalho logo após
terminar o trabalho. Estes componentes podem ficar muito
quentes e causar queimaduras.
• Se notar um comportamento anormal da ferramenta eléctrica ou
ruídos estranhos, desligue-a imediatamente e retire a ficha da
tomada de corrente.
• Para garantir um arrefecimento adequado, os orifícios de
ventilação da caixa da serra tico-tico devem estar expostos.
• Antes de ligar a serra tico-tico a uma tomada eléctrica, certifique-
se sempre de que a tensão da rede corresponde à indicada na
placa de características do aparelho.
• Antes de ligar a serra de recortes, verifique sempre o cabo de
alimentação; se estiver danificado, mande-o substituir numa
oficina autorizada.
• O cabo de alimentação da serra tico-tico deve estar sempre do
lado seguro, não exposto a danos acidentais pela ferramenta
eléctrica em funcionamento.
ATENÇÃO: O aparelho foi concebido para funcionar em
interiores.
Apesar da utilização de uma conceção intrinsecamente
segura, da utilização de medidas de segurança e de medidas
de proteção adicionais, existe sempre um risco residual de
lesões durante o trabalho.

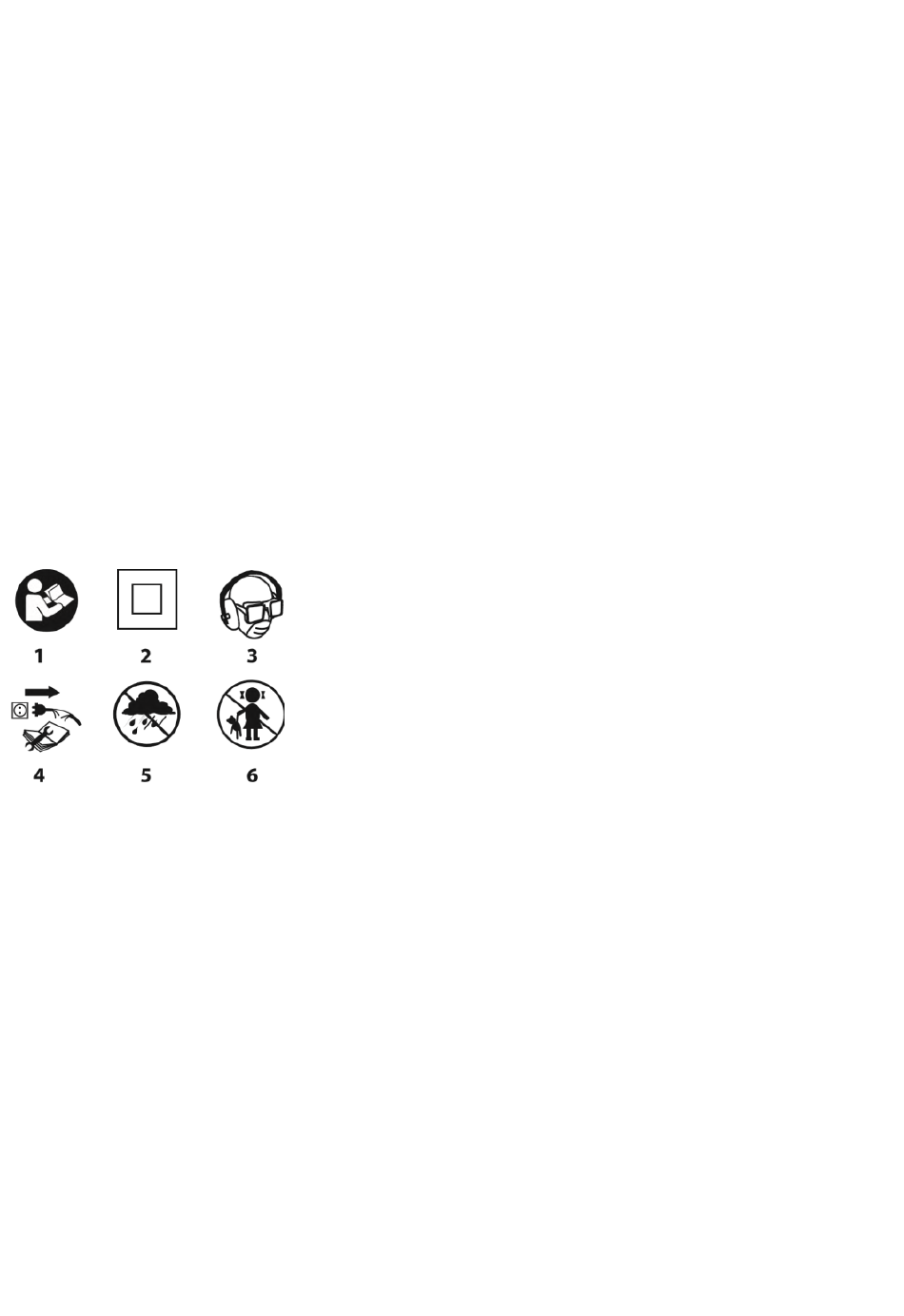

Explicação dos pictogramas utilizados:
1. ler o manual de instruções, respeitar os avisos e as condições
de segurança nele contidos.
2. dispositivo de isolamento de segunda classe
3. usar equipamento de proteção individual (óculos de segurança,
proteção auricular, máscara antipoeiras)
4. desligue o cabo de alimentação antes de efetuar qualquer
manutenção ou reparação.
5. proteger da chuva
6. manter as crianças afastadas da ferramenta
CONSTRUÇÃO E APLICAÇÃO
A serra de recortes é uma ferramenta eléctrica manual isolada de
classe II. É accionada por um motor de comutador monofásico.
A máquina foi concebida para efetuar cortes rectos, cortes curvos
e entalhes em madeira, materiais à base de madeira, bem como
em plásticos e metais (desde que seja utilizada a lâmina de serra
correcta). As suas áreas de utilização são os trabalhos de
renovação e construção, bem como qualquer trabalho amador
(DIY).
Não utilizar incorretamente a ferramenta eléctrica.
DESCRIÇÃO DAS PÁGINAS GRÁFICAS
A numeração que se segue refere-se aos componentes da
unidade apresentados nas páginas gráficas deste manual.
1. botão de controlo da velocidade
2.Mudar
3. botão de bloqueio do interrutor
4. luz indicadora da ligação da tensão
5. bocal de descarga de poeiras
6.Pé
7.rolo-guia
8.Cobrir
9. alavanca do suporte da lâmina
10.Iluminação
11. Suporte da lâmina
* Podem existir diferenças entre o desenho e o produto
EQUIPAMENTOS E ACESSÓRIOS
1.Lâmina
2. chave hexagonal
PREPARAÇÃO PARA O TRABALHO
FIXAÇÃO DE LÂMINAS
Desligue a ferramenta eléctrica da fonte de alimentação.
A lâmina é montada e substituída sem ferramentas.
• Puxe a alavanca do suporte da lâmina (6) para trás e introduza a lâmina
o mais possível no suporte da lâmina (9) (os dentes da lâmina devem
estar a apontar para a frente).
• Importante! Certifique-se de que a lâmina de serra está corretamente
assente no rolo-guia (7).
• Solte a alavanca do suporte da lâmina (9) e verifique se a lâmina está
corretamente encaixada.
• A remoção da lâmina é efectuada na ordem inversa à da sua instalação.
Utilizar as lâminas com um sistema de fixação em T, como
indicado na figura D.
EXTRACÇÃO DE POEIRAS
Para melhorar a remoção do pó da superfície da peça de trabalho,
a serra de recortes está equipada com o seu próprio sistema de
sopro e extração de pó para limpar a superfície de corte. O sistema
de sopro e extração de poeiras funciona mais eficazmente quando
o resguardo está baixado. Além disso, é possível ligar um extrator
de aparas externo, como um aspirador de oficina, à porta de
extração de poeiras (5).
• Ligar a mangueira de aspiração do sistema de extração de pó ao
espigão (5).
Assegurar uma ligação estanque.
FUNCIONAMENTO / DEFINIÇÕES
ON/OFF
Antes de ligar a serra tico-tico à rede eléctrica, verifique
sempre se a tensão da rede corresponde à tensão indicada na
placa de características da ferramenta eléctrica.
Ligar - premir o botão do interrutor (2) e mantê-lo nesta posição.
Desligar - libertar a pressão no botão do interrutor (2). Bloqueio
do interrutor (funcionamento contínuo) Ligar:
• Prima o botão ligar/desligar (2) e mantenha-o nesta posição.
• Premir o botão de bloqueio do interrutor (3) (Fig. E).
• Soltar a pressão sobre o botão do interrutor (2).
Desligar:
• Premir e libertar a pressão sobre o botão do interrutor (2).
Cada vez que o botão de pressão (2) é premido, um LED (LED)
(10) ilumina a área de trabalho.
INDICADOR LUMINOSO DE LIGAÇÃO DA TENSÃO
Na parte de trás da caixa do punho existe uma luz de
alimentação (4) que indica, ao acender-se, que a ferramenta
eléctrica está ligada à rede eléctrica.
REGULAÇÃO DA VELOCIDADE DA SERRA DE RECORTES
A velocidade do motor da serra de recortes é ajustada rodando e
colocando o botão de controlo da velocidade (1) na posição
desejada. Isto permite que a velocidade da ferramenta eléctrica
seja adaptada às características do material que está a ser
trabalhado. A gama de regulação da velocidade é de O a 5.
Quanto maior for o número que aparece no perímetro do mostrador
(1) (Fig. F), maior será a velocidade de funcionamento da serra de
recortes.
