• Πριν συνδέσετε το παζλ στην πρίζα, βεβαιωθείτε πάντοτε ότι η
τάση του δικτύου αντιστοιχεί σε αυτήν που αναγράφεται στην
πινακίδα τύπου της συσκευής.
• Πριν συνδέσετε το παζλ, ελέγχετε πάντα το καλώδιο
τροφοδοσίας- αν έχει υποστεί ζημιά, ζητήστε την αντικατάστασή
του σε εξουσιοδοτημένο συνεργείο.
• Το καλώδιο τροφοδοσίας του παζλ θα πρέπει να βρίσκεται πάντα
στην ασφαλή πλευρά και να μην εκτίθεται σε τυχαία ζημιά από το
ηλεκτρικό εργαλείο που λειτουργεί.
ΠΡΟΣΟΧΗ: Η συσκευή έχει σχεδιαστεί για λειτουργία σε
εσωτερικούς χώρους.
Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη
χρήση μέτρων ασφαλείας και πρόσθετων προστατευτικών
μέτρων, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος
τραυματισμού κατά τη διάρκεια της εργασίας.

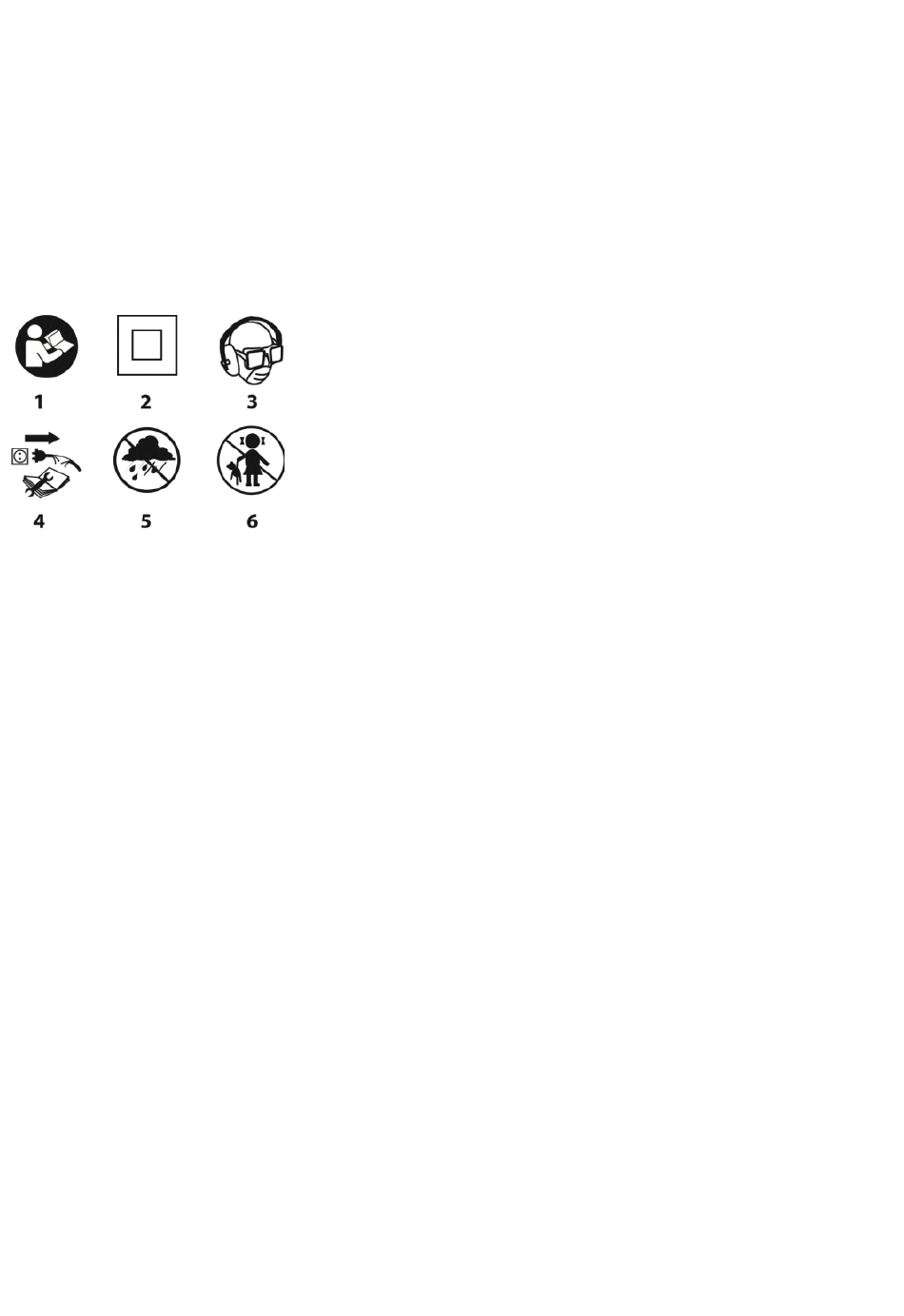

Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων:
1.Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις
και τους όρους ασφαλείας που περιέχονται σε αυτές.
2.Second συσκευή μόνωσης κατηγορίας
3.Φοράτε εξοπλισμό ατομικής προστασίας (γυαλιά ασφαλείας,
ωτοασπίδες, μάσκα σκόνης)
4.Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από τη συντήρηση
ή την επισκευή.
5.Protect από τη βροχή
6.Keep παιδιά μακριά από το εργαλείο
ΚΑΤΑΣΚΕΥΉ ΚΑΙ ΕΦΑΡΜΟΓΉ
Το παζλ είναι ένα ηλεκτρικό εργαλείο χειρός με μόνωση κατηγορίας
II. Κινείται από μονοφασικό κινητήρα με μεταγωγέα.
Το μηχάνημα είναι σχεδιασμένο για την κατασκευή ευθύγραμμων
κοπών, καμπύλων κοπών και εγκοπών σε ξύλο, υλικά με βάση το
ξύλο, καθώς και σε πλαστικά και μέταλλα (εφόσον χρησιμοποιείται
η σωστή πριονοκορδέλα). Οι τομείς χρήσης του είναι οι εργασίες
ανακαίνισης και κατασκευής, καθώς και κάθε ερασιτεχνική εργασία
(DIY).
Μην κάνετε κακή χρήση του ηλεκτρικού εργαλείου.
ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΕΛΊΔΩΝ
Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της
μονάδας που απεικονίζονται στις γραφικές σελίδες του παρόντος
εγχειριδίου.
1.Κουμπί ελέγχου ταχύτητας
2.Switch
3.Switch κουμπί κλειδώματος
4.Indicator φως για τη σύνδεση τάσης
5.Dust ακροφύσιο εκκένωσης
6.Foot
7.Οδηγός κυλίνδρου
8.Cover
9.Blade μοχλός υποδοχής λεπίδας
10.Lighting
11. Υποδοχή λεπίδας
* Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του
προϊόντος
ΕΞΟΠΛΙΣΜΌΣ ΚΑΙ ΑΞΕΣΟΥΆΡ
1.Blade
2.Hexagon κλειδί
- 1 τεμ.
- 1 τεμ.
ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΕΡΓΑΣΊΑ
ΤΟΠΟΘΈΤΗΣΗ ΛΕΠΊΔΑΣ
Αποσυνδέστε το ηλεκτρικό εργαλείο από την παροχή ρεύματος.
Η λεπίδα τοποθετείται και αντικαθίσταται χωρίς εργαλεία.
• Τραβήξτε προς τα πίσω το μοχλό της υποδοχής λεπίδας (6) και
τοποθετήστε τη λεπίδα όσο πιο βαθιά μπορεί να μπει στην υποδοχή
λεπίδας (9) (τα δόντια της λεπίδας πρέπει να δείχνουν προς τα εμπρός).
• Σημαντικό! Βεβαιωθείτε ότι η πριονοκορδέλα είναι σωστά
τοποθετημένη στον κύλινδρο οδήγησης (7).
• Απελευθερώστε το μοχλό στήριξης της λεπίδας (9) και ελέγξτε ότι η
λεπίδα έχει τοποθετηθεί σωστά.
• Η αφαίρεση της λεπίδας γίνεται με την αντίστροφη σειρά από την
τοποθέτησή της.
Χρησιμοποιήστε λεπίδες με σύστημα στερέωσης Τ, όπως
φαίνεται στο σχήμα Δ.
ΑΝΑΡΡΌΦΗΣΗ ΣΚΌΝΗΣ
Για τη βελτίωση της απομάκρυνσης της σκόνης από την επιφάνεια
του τεμαχίου εργασίας, το παζλ είναι εξοπλισμένο με το δικό του
σύστημα εκτόξευσης και αναρρόφησης σκόνης για τον καθαρισμό
της επιφάνειας κοπής. Το σύστημα εκτόξευσης και αναρρόφησης
σκόνης λειτουργεί πιο αποτελεσματικά όταν το προστατευτικό είναι
χαμηλωμένο. Επιπλέον, είναι δυνατή η σύνδεση ενός εξωτερικού
απορροφητήρα ροκανιδιών,
εργαστηρίου, στη θύρα αναρρόφησης σκόνης (5).
• Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης του συστήματος
αναρρόφησης σκόνης στο στόμιο (5).
Εξασφαλίστε μια στεγανή σύνδεση.
ΛΕΙΤΟΥΡΓΊΑ / ΡΥΘΜΊΣΕΙΣ
ON/OFF
Πριν συνδέσετε το παζλ στην παροχή ρεύματος, ελέγχετε
πάντα ότι η τάση του δικτύου αντιστοιχεί στην τάση που
αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών
του ηλεκτρικού εργαλείου.
Ενεργοποίηση - πατήστε το κουμπί διακόπτη (2) και κρατήστε το
σε αυτή τη θέση.
Απενεργοποίηση - αφήστε την πίεση στο κουμπί διακόπτη (2).
Κλείδωμα του διακόπτη (συνεχής λειτουργία) Ενεργοποίηση:
• Πατήστε το κουμπί on/off (2) και κρατήστε το σε αυτή τη θέση.
• Πατήστε το κουμπί ασφάλισης του διακόπτη (3) (Εικ. E).
• Απελευθερώστε την πίεση στο κουμπί του διακόπτη (2).
Απενεργοποίηση:
• Πιέστε και αφήστε την πίεση στο κουμπί του διακόπτη (2).
Κάθε φορά που πατάτε το κουμπί διακόπτη (2), μια λυχνία LED (10)
φωτίζει την περιοχή εργασίας.
ΕΝΔΕΙΚΤΙΚΉ ΛΥΧΝΊΑ ΓΙΑ ΤΗ ΣΎΝΔΕΣΗ ΤΆΣΗΣ
Στο πίσω μέρος του περιβλήματος της λαβής υπάρχει μια
λυχνία τροφοδοσίας (4), η οποία ανάβει και υποδεικνύει ότι το
ηλεκτρικό εργαλείο έχει συνδεθεί στο δίκτυο.
ΡΎΘΜΙΣΗ ΤΗΣ ΤΑΧΎΤΗΤΑΣ ΤΟΥ ΠΑΖΛ
Η ταχύτητα του μοτέρ του παζλ ρυθμίζεται περιστρέφοντας και
ρυθμίζοντας το κουμπί ελέγχου ταχύτητας (1) στην επιθυμητή θέση.
Αυτό επιτρέπει την προσαρμογή της ταχύτητας του ηλεκτρικού
εργαλείου στα χαρακτηριστικά του υλικού που επεξεργάζεται. Το
εύρος ρύθμισης της ταχύτητας είναι από O έως 5.
Όσο μεγαλύτερος είναι ο αριθμός που εμφανίζεται στην περίμετρο
του επιλογέα (1) (Σχ. ΣΤ), τόσο μεγαλύτερη είναι η ταχύτητα
λειτουργίας του παζλ.
ΡΎΘΜΙΣΗ ΠΟΔΙΟΎ ΚΟΠΉΣ ΛΟΞΌΤΜΗΣΗΣ
Το ρυθμιζόμενο πόδι παζλ επιτρέπει τη λοξοτομή από 0
(και προς τις δύο κατευθύνσεις).
• Χαλαρώστε τις βίδες στερέωσης των ποδιών (6)
χρησιμοποιώντας ένα εξάγωνο κλειδί.
• Μετακινήστε το πόδι (6) προς τα πίσω και γείρετε αριστερά ή δεξιά
0
(έως 45 ).
