• Ja pamanāt jebkādu neparastu elektroinstrumenta darbību vai
dīvainus trokšņus, nekavējoties izslēdziet to un atvienojiet no
strāvas kontaktligzdas.
• Lai nodrošinātu pareizu dzesēšanu, ir jāatver ventilācijas atveres
zāģa korpusā.
• Pirms savienot motorzāģi elektrības kontaktligzdā, vienmēr
pārliecinieties, vai tīkla spriegums atbilst ierīces nomināla plāksnītē
norādītajam.
• Pirms motorzāģa pieslēgšanas vienmēr pārbaudiet strāvas
kabeli; ja tas ir bojāts, nomainiet to pilnvarotā darbnīcā.
• Zāģmašīnas strāvas vadam vienmēr jāatrodas drošā pusē, lai to
nejauši nesabojātu darbojošais elektroinstruments.
UZMANĪBU: Ierīce ir paredzēta darbam telpās.
Neraugoties uz to, ka tiek izmantota pēc būtības droša
konstrukcija, drošības pasākumi un papildu aizsardzības
pasākumi, darba laikā vienmēr pastāv atlikušais traumu risks.

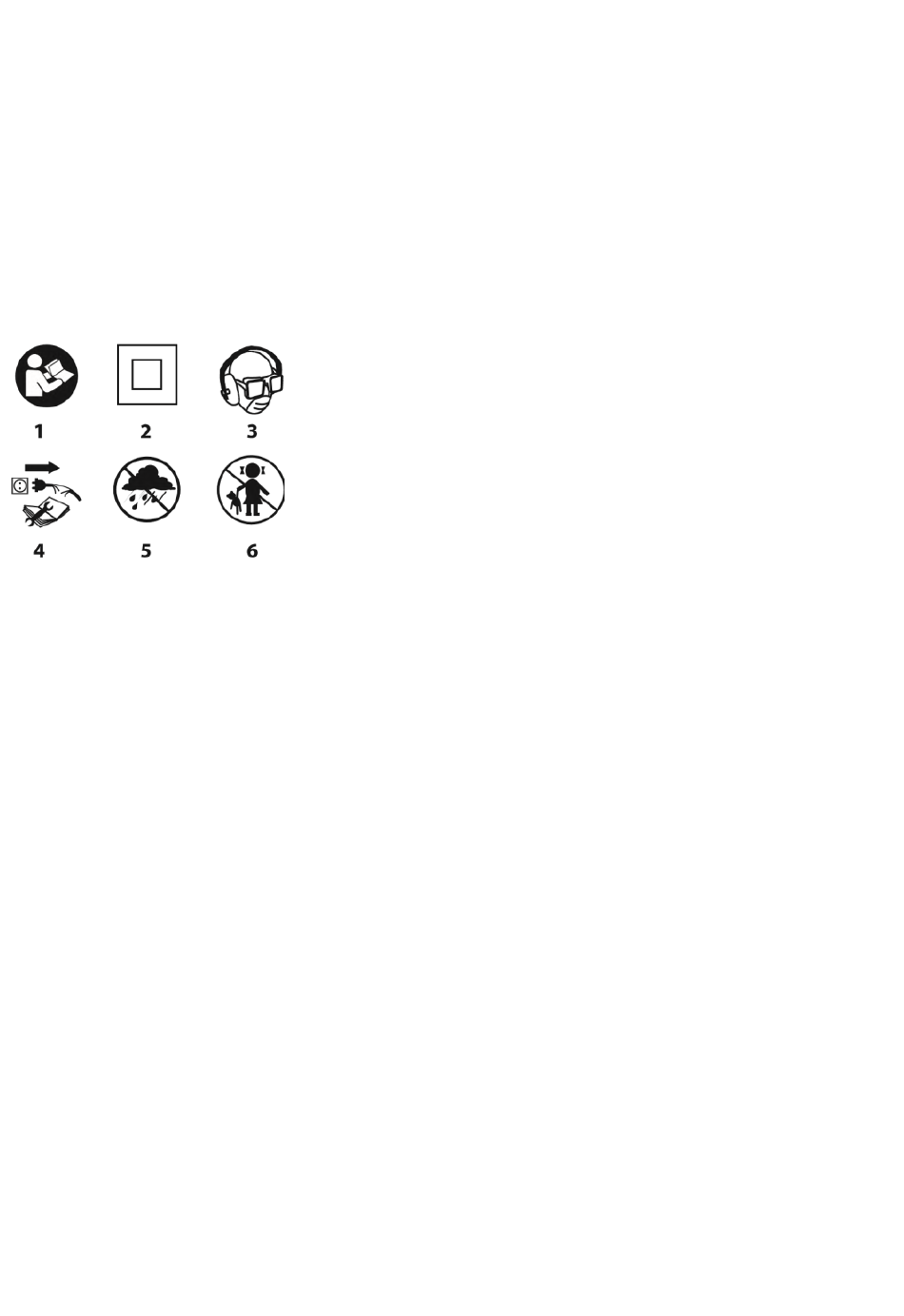

Izmantoto piktogrammu skaidrojums:
1.Izlasiet lietošanas instrukciju,
brīdinājumus un drošības nosacījumus.
2.Second klases izolācijas ierīce
3.Nēsājiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu
aizsarglīdzekļus, putekļu masku).
4.Pirms apkopes vai remonta atvienojiet strāvas vadu.
5.Protect no lietus
6.Keep bērni prom no rīka
KONSTRUKCIJA UN PIELIETOJUMS
Zāģzāģis ir II klases izolēts rokas elektroinstruments. To darbina
vienfāzes komutatora motors.
Iekārta ir paredzēta taisnu šķēlumu, liektu griezumu un iegriezumu
izgriešanai kokā, koksnes materiālos, kā arī plastmasās un
metālos (ja tiek izmantots pareizais zāģa asmens). Tās
izmantošanas jomas ir renovācijas un celtniecības darbi, kā arī
jebkuri amatieru (DIY) darbi.
Neizmantojiet elektroinstrumentu nepareizi.
GRAFISKO LAPU APRAKSTS
Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas
parādītas šīs rokasgrāmatas grafiskajās lapās.
1.Speed regulēšanas poga
2.Switch
3.Switch bloķēšanas poga
4.Indicator gaismas indikators sprieguma savienojumam
5.Dulkių izplūdes sprausla
6.Foot
7.Guide veltnis
8.Segums
9.Blade turētāja svira
10.Apgaismojums
11. Asmeņu turētājs
* Starp rasējumu un izstrādājumu var būt atšķirības
APRĪKOJUMS UN PIEDERUMI
1.Blade
2.Hexagon atslēga
SAGATAVOŠANĀS DARBAM
ASMEŅU MONTĀŽA
ievērojiet tajā ietvertos
- 1 gab.
- 1 gab.
Atvienojiet elektroinstrumentu no strāvas padeves.
Asmens uzstādīšana un nomaiņa notiek bez instrumentiem.
• Atvelciet atpakaļ asmens turētāja sviru (6) un ievietojiet asmeni asmens
turētājā (9) tik tālu, cik tas ir iespējams (asmens zobiem jābūt vērstiem
uz priekšu).
• Svarīgi! Pārliecinieties, ka zāģa asmens ir pareizi ievietots virzošajā rullītī
(7).
• Atlaidiet asmens turētāja sviru (9) un pārbaudiet, vai asmens ir pareizi
ievietots.
• Asmeņa noņemšana notiek pretējā secībā, nekā tā uzstādīšana.
Izmantojiet asmeņus ar T-veida stiprinājuma sistēmu, kā
parādīts D attēlā.
PUTEKĻU NOSŪCĒJS
Lai uzlabotu putekļu noņemšanu no apstrādājamās virsmas, zāģis
ir aprīkots ar savu putekļu izpūšanas un nosūkšanas sistēmu, kas
attīra griešanas virsmu. Putekļu izpūšanas un nosūkšanas sistēma
darbojas efektīvāk, kad aizsargs ir nolaists. Turklāt pie putekļu
nosūces atveres (5) ir iespējams pieslēgt ārēju skaidu nosūcēju,
piemēram, darbnīcas putekļu sūcēju.
• Pievienojiet putekļu nosūces sistēmas iesūkšanas šļūteni uz
uzgali (5).
Nodrošiniet drošu savienojumu.
DARBĪBA / IESTATĪJUMI
IESLĒGTS/IZSLĒGTS
Pirms motorzāģa
pārbaudiet, vai elektrotīkla spriegums atbilst spriegumam, kas
norādīts uz elektroinstrumenta datu plāksnītes.
Ieslēgšana - nospiediet slēdža pogu (2) un turiet šajā pozīcijā.
Izslēgšana - atlaidiet spiedienu uz slēdža pogu (2). Slēdža
bloķēšana (nepārtraukta darbība) Ieslēgšana:
• Nospiediet ieslēgšanas/izslēgšanas pogu (2) un turiet to šajā
pozīcijā.
• Nospiediet slēdža bloķēšanas pogu (3) (E attēls).
• Atlaidiet spiedienu uz slēdža pogu (2).
Izslēgšana:
• Nospiediet un atlaidiet spiedienu uz slēdža pogu (2).
Katru reizi, kad tiek nospiesta slēdža poga (2), darba zonā iedegas
gaismas diode (LED) (10).
SPRIEGUMA PIESLĒGUMA INDIKATORS
Roktura korpusa aizmugurē atrodas strāvas indikators (4),
kas, iedegoties, norāda, ka elektroinstruments ir pieslēgts
elektrotīklam.
ATJAUTĪBAS ZĀĢA ĀTRUMA REGULĒŠANA
Zāģa motora ātrumu regulē, pagriežot un iestatot ātruma
regulēšanas pogu (1) vēlamajā pozīcijā. Tas ļauj pielāgot
elektroinstrumenta ātrumu apstrādājamā materiāla īpašībām.
Ātruma regulēšanas diapazons ir no O līdz 5.
Jo lielāks skaitlis parādās uz ciparnīcas (1) (F attēls), jo lielāks ir
finierzāģa darba ātrums.
KONUSVEIDA GRIEŠANAS KĀJIŅAS REGULĒŠANA
Regulējamā zāģa kājiņa ļauj veikt slīpzāģēšanu no 0
(abos virzienos).
• Atskrūvējiet kājas stiprinājuma skrūves (6), izmantojot sešstūra
atslēgu.
• Pārvietojiet kāju (6) atpakaļ un nolieciet uz kreiso vai labo pusi
0
(līdz 45 ).
• Noregulējiet kājiņu (6) vajadzīgajā leņķī, pavirziet uz priekšu un
nostipriniet, pievelkot fiksācijas skrūves (G attēls).
Pēdas leņķi var nolasīt leņķa skalā, kas atrodas uz pēdas. Kad
regulēšana ir pabeigta, izņemiet sešstūra atslēgu un ievietojiet to
glabāšanas vietā.
• Novietojiet kājas (6) priekšējo daļu līdzeni uz griezējamā
materiāla.
• Ieslēdziet motorzāģi un pagaidiet, līdz tas sasniedz maksimālo
iestatīto ātrumu.
