• Kabel za napajanje ubodne pile uvijek mora biti na sigurnoj
strani, a ne izložen slučajnim oštećenjima radnim električnim
alatom.
PAŽNJA: Uređaj je dizajniran za rad u zatvorenom prostoru.
Unatoč primjeni inherentno sigurnog dizajna, primjeni
sigurnosnih mjera i dodatnih zaštitnih mjera, uvijek postoji
preostali rizik od ozljeda tijekom rada.

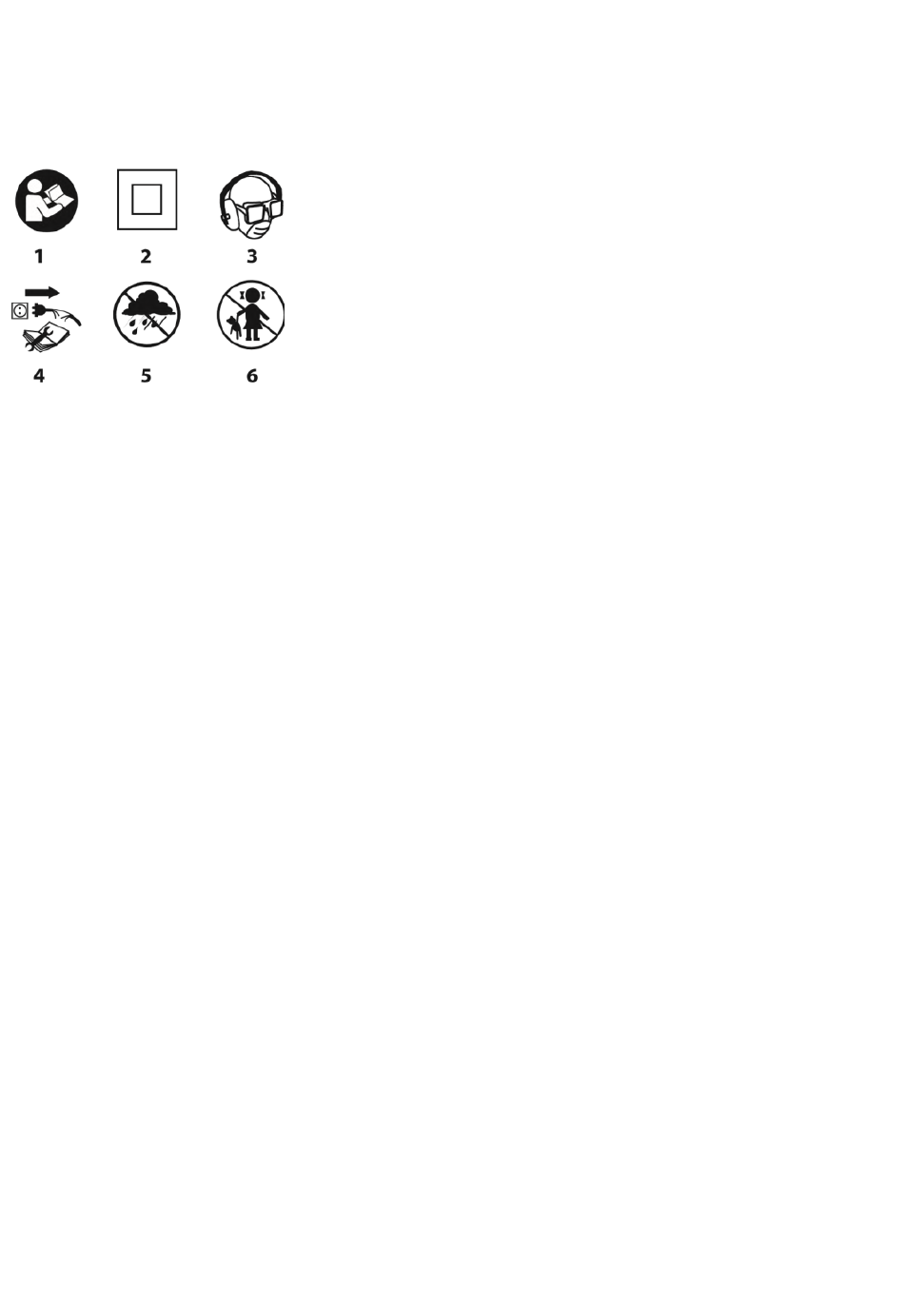

Objašnjenje korištenih piktograma:
1. Pročitajte upute za uporabu, pridržavajte se upozorenja i
sigurnosnih uvjeta sadržanih u njima.
2. Izolacijski uređaj druge klase
3. Nosite osobnu zaštitnu opremu (zaštitne naočale, zaštitu za uši,
masku za prašinu)
4. Odspojite kabel napajanja prije servisiranja ili popravka.
5. Zaštitite od kiše
6. Držite djecu podalje od alata
IZGRADNJA I PRIMJENA
Ubodna pila je ručni električni alat izoliranog ručnim tipom klase II.
Pokreće ga jednofazni komutatorski motor.
Stroj je dizajniran za izradu ravnih podijeljenih rezova, zakrivljenih
rezova i ureza u drvu, materijalima na bazi drva, kao i plastici i
metalima (pod uvjetom da se koristi ispravan list pile). Njegova
područja korištenja su u renovacijskim i građevinskim radovima,
kao i svim amaterskim (uradi sam) radovima.
Ne zloupotrebljavajte električni alat.
OPIS GRAFIČKIH STRANICA
Numeriranje u nastavku odnosi se na komponente jedinice
prikazane na grafičkim stranicama ovog priručnika.
1. Gumb za kontrolu brzine
2. Skretnica
3. Gumb Prekidač za zaključavanje
4. Indikatorsko svjetlo za priključak napona
5. Mlaznica za ispuštanje prašine
6. Stopalo
7. Valjak vodilice
8.Poklopac
9. Poluga držača noža
10. Rasvjeta
11. Držač lista pile
* Mogu postojati razlike između crteža i proizvoda
OPREMA I PRIBOR
1. Oštrica
2. Šesterokutni ključ
PRIPREMA ZA RAD
UGRADNJA NOŽA
Isključite električni alat iz napajanja.
Oštrica se montira i zamjenjuje bez alata.
• Povucite ručicu držača noža (6) i umetnite oštricu dokle god će ići u
držač noža (9) (zubi noža trebaju biti usmjereni prema naprijed).
• Važan! Provjerite je li list pile pravilno postavljen u vodilicu (7).
• Otpustite ručicu držača noža (9) i provjerite je li oštrica pravilno
postavljena.
- 1 kom.
- 1 kom.
• Uklanjanje oštrice je obrnutim redoslijedom u odnosu na njegovu
ugradnju.
Koristite noževe sa sustavom za pričvršćivanje T kao što je
prikazano na slici D.
USISAVANJE PRAŠINE
Kako bi se poboljšalo uklanjanje prašine s površine obratka,
ubodna pila opremljena je vlastitim sustavom za ispuhivanje i
ekstrakciju prašine za čišćenje površine rezanja. Sustav za
ispuhivanje i usisavanje prašine djeluje učinkovitije kada se štitnik
spusti. Osim toga, moguće je spojiti vanjski ekstraktor strugotine
kao što je radionica hoover na priključak za usisavanje prašine (5).
• Spojite usisno crijevo sustava za usisavanje prašine na slavinu (5).
Osigurajte čvrstu vezu.
RAD / POSTAVKE
UKLJUČIVANJE/ISKLJUČIVANJE
Prije spajanja ubodne pile na mrežno napajanje, uvijek
provjerite odgovara li mrežni napon naponu navedenom na
pločici za ocjenjivanje na električnom alatu.
Uključivanje - pritisnite tipku prekidača (2) i držite u tom položaju.
Isključivanje - otpustite pritisak na gumb prekidača (2).
Zaključavanje prekidača (kontinuirani rad) Uključivanje:
• Pritisnite tipku za uključivanje/isključivanje (2) i držite u tom
položaju.
• Pritisnite tipku za zaključavanje prekidača (3) (slika E).
• Otpustite pritisak na gumb prekidača (2).
Isključivanje:
• Pritisnite i otpustite pritisak na tipku prekidača (2).
Svaki put kada pritisnete tipku prekidača (2), LED (LED) (10)
osvjetljava radno područje.
INDIKATORSKO SVJETLO ZA PRIKLJUČAK NAPONA
Na stražnjoj strani kućišta ručke nalazi se svjetlo za napajanje
(4), što svjetlosnim osvjetljenjem pokazuje da je električni alat
priključen na mrežno napajanje.
PODEŠAVANJE BRZINE UBODNE PILE
Brzina motora ubodne
podešavanjem gumba za kontrolu brzine (1) u željeni položaj. To
omogućuje prilagodbu brzine električnog alata karakteristikama
materijala na kojem se radi. Raspon podešavanja brzine je od O
do 5.
Što je veći broj koji se pojavljuje na obodu brojčanika (1) (slika F),
to je veća radna brzina ubodne pile.
PODEŠAVANJE STOPALA ZA REZANJE KOSINE
Podesivo stopalo ubodne pile omogućuje rezanje kosine od 00 do
450 (u oba smjera).
• Otpustite vijke za pričvršćivanje stopala (6) pomoću
šesterokutnog ključa.
• Pomaknite stopalo (6) unatrag i nagnite lijevo ili desno (do 450 ).
• Podesite stopalo (6) pod željeni kut, kliznite naprijed i učvrstite
zatezanjem vijaka za pričvršćivanje (slika G).
Kut stopala može se očitati na kutnoj skali koja se nalazi na
stopalu. Nakon dovršetka podešavanja uklonite šesterokutni ključ i
stavite ga na njegovo mjesto za pohranu REZANJE
• Stavite prednji dio stopala (6) ravno na materijal koji se reže.
• Pokrenite ubodnu pilu i pričekajte dok ne postigne maksimalnu
zadanu brzinu.
• Pomičite ubodnu pilu koja polako vodi oštricu duž unaprijed
određene linije rezanja.
• Prilikom rezanja duž zakrivljene linije, vrlo nježno vodite ubodnu
pilu.
Rezanje treba obaviti ravnomjerno, pazeći da se ubodna pila ne
preoptereti. Prekomjerni pritisak na oštricu djelovat će kao kočnica
na kretanje oštrice, što će imati štetan učinak na performanse
rezanja.
