Hebel für Drehzahl-Steuerung

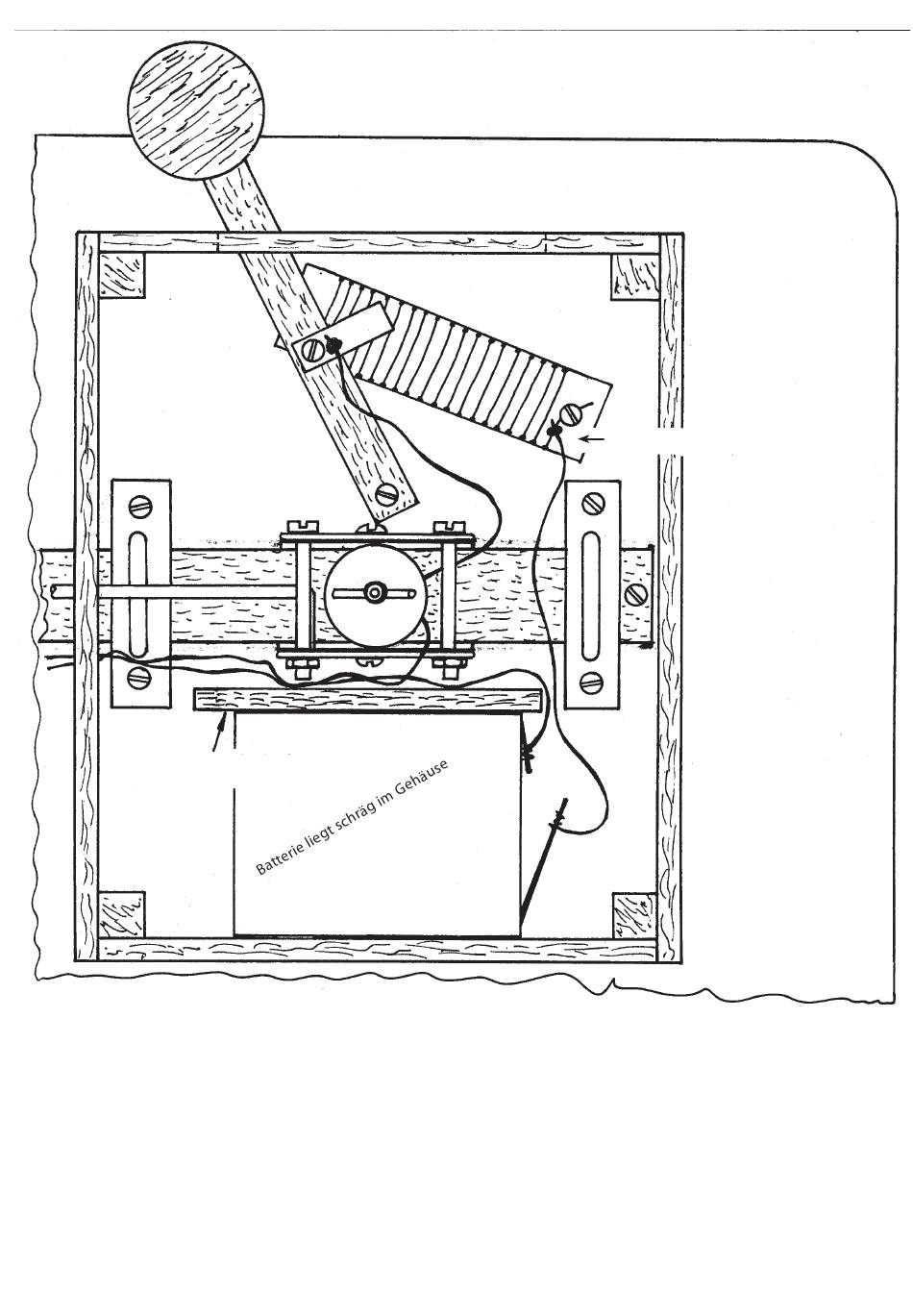

Draufsicht ohne Deckel

...hier anlöten

Batterie Halteleiste

Einbau der Batterie und Verdrahtung

Nach Plan leimen wir noch die Batterie-Halteleiste auf die Grundplatte und legen eine 4,5 V Batterie (bitte gesondert

bestellen!) in das Gehäuse.

Nach der Zeichnung verlöten wir die Drähte miteinander und schließen dann die Batterie an. Wenn wir nun auf den

Taster drücken, muß der Motor laufen, gleichzeitig können wir mit dem Drehzahl-Hebel "Gas" geben. Der Motor muß

langsam und schnell zu steuern sein. Eventuelle Fehlerquellen sind der Schleifer (kein Kontakt) oder falsche Verdrah-

tung (Plan beachten).

Läuft der Motor, dann überprüfen wir die richtige Drehrichtung. HIerzu stecken wir den Propeller auf und schalten

den Motor ein. Bei richtiger Drehrichtung hebt der Propeller nach einigen Sekunden ab. Sollte die Drehrichtung nicht

stimmen, so wird einfach die Batterie umgepolt!

Jetzt noch Deckel drauf und fertig ist unser SENKRECHTSTARTER für den Schülertisch.

Viel Spaß damit!
