Opitec Hobbyfix 105.048 Montageanleitung Seite 5

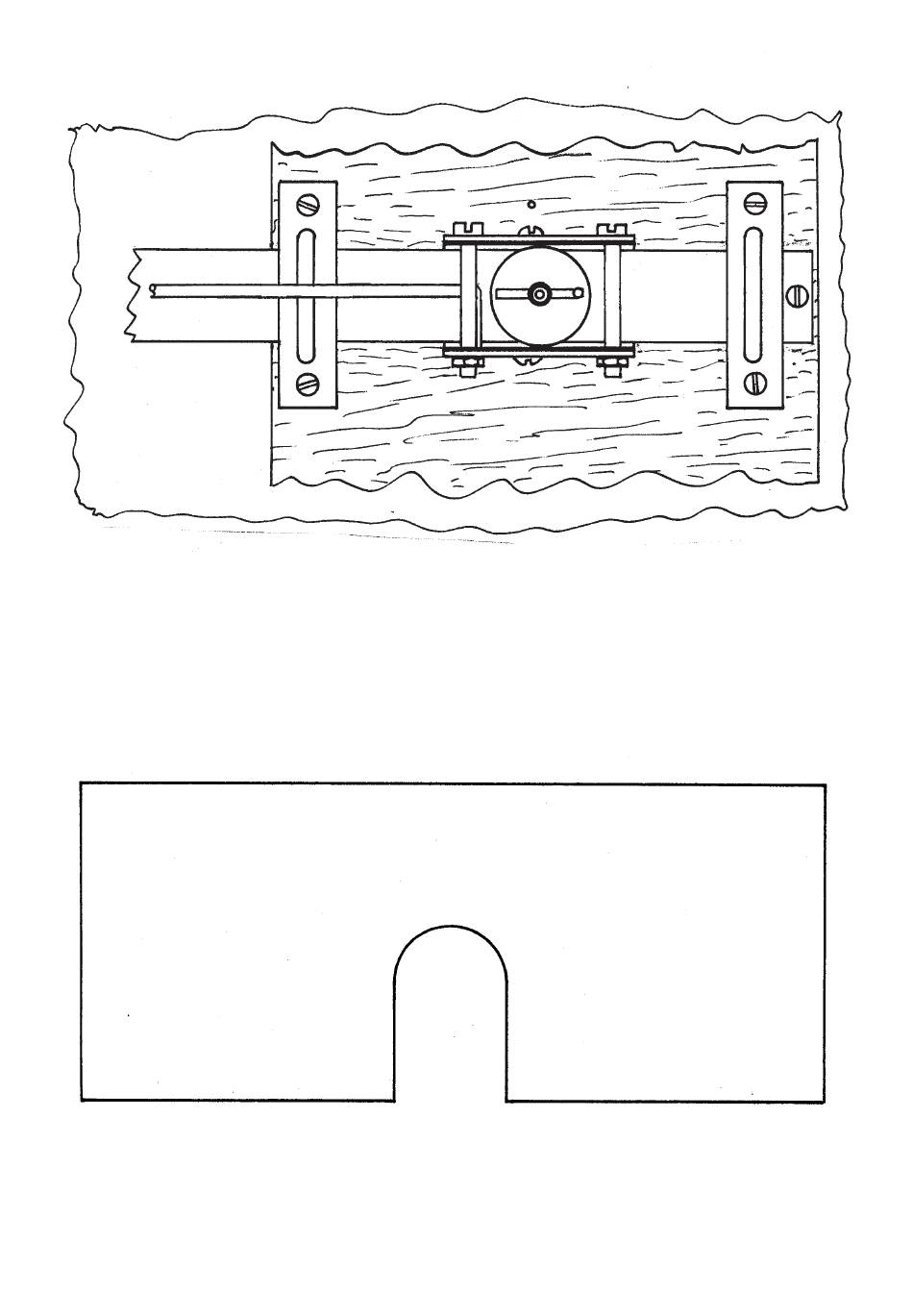

Draufsicht auf Motor und Steuerwelle
Im nächsten Arbeitsgang wollen wir das Gehäuse bauen.
Im Bausatz enthalten ist eine Sperrholzplatte 160 x 160 x 5 mm, aus der wir zwei lange Seitenteile 160 x 70 x 5 mm
aussägen, sowie eine Sperrholzplatte 250 x 70 x 5 mm, aus der wir die zwei kurzen Seitenteile (120 x 70 x 5 mm) ferti-
gen, sowie noch eine Platte 150 x 120 x 5 mm für den Deckel.
Aus einer der beiden langen Wände sägen wir einen Bogen für die Steuerwelle aus. Hierzu legen wir die Zeichnung
auf das Holz und pausen die Form des Bogens durch.
langes Seitenteil
5
D105048#1
