Opitec Hobbyfix 104.151 Bedienungsanleitung

Scheibenspiel
Vorschau ausblenden
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen

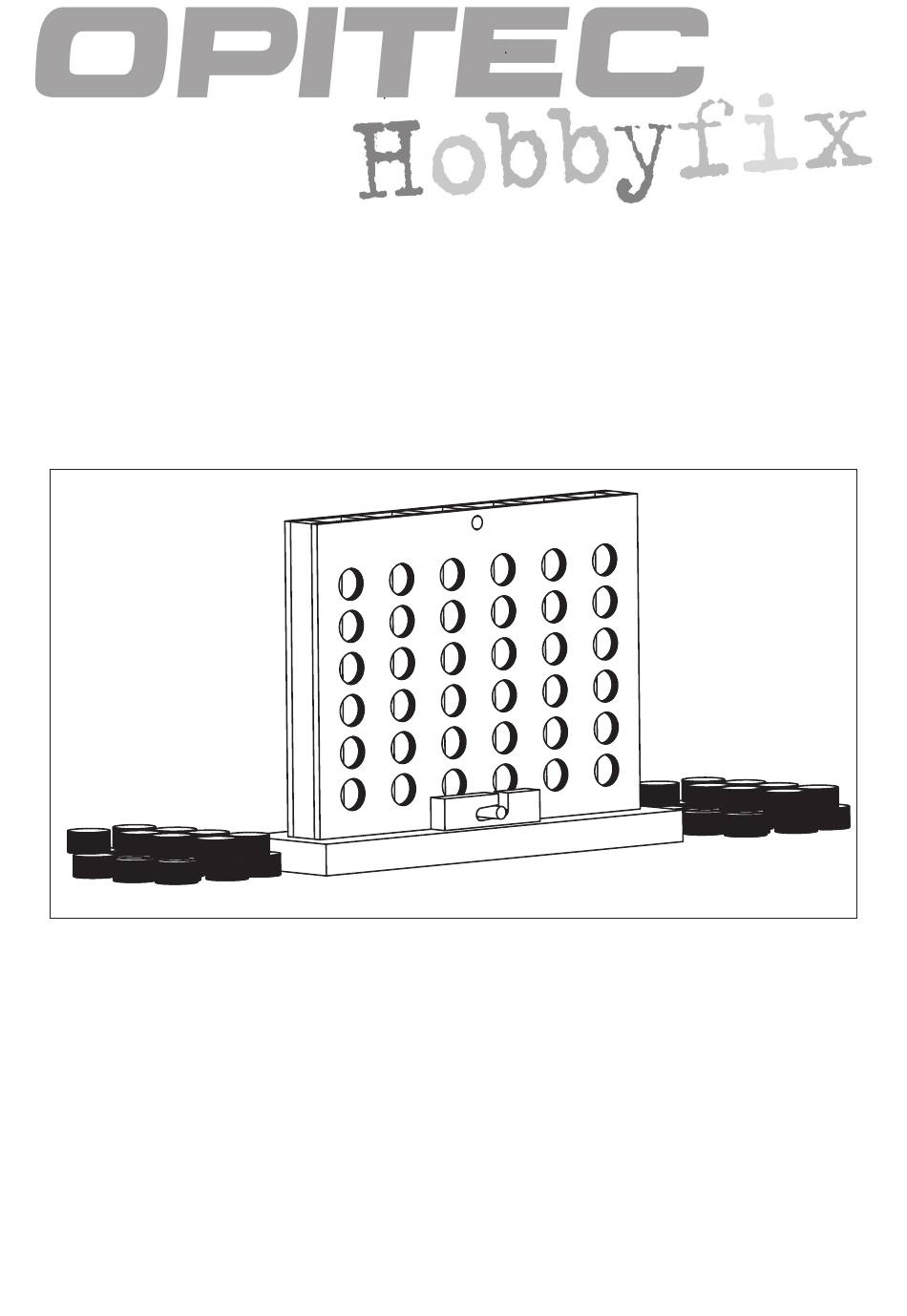

1 0 4 . 1 5 1
S c h e i b e n s p i e l
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
D104151#1

Werbung

loading

Verwandte Anleitungen für Opitec Hobbyfix 104.151

Inhaltszusammenfassung für Opitec Hobbyfix 104.151

  • Seite 1 1 0 4 . 1 5 1 S c h e i b e n s p i e l Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
  • Seite 2 1. Sachinformation: Art: Spiel/Modell als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: Werkstoff: Kiefernholz (Nadelholz), Weichholz; sollte zum Verarbeiten entsprechend getrocknet sein; Sperrholz, mehrlagig Faserrichtung gegeneinander versetzt! Bearbeitung: Holz wird gesägt, geraspelt, gefeilt, gebohrt und geschliffen; anreißen nach Maß - oder Schablone; Holzverbindung: verleimen (Weißleim);...

  • Seite 3: Explosionszeichnung

    4. Stückliste: Baugruppe Material Menge Größe Abbildung Sockel Kiefernleiste 15 x 60 x 225 mm Kiefernleiste 10 x 15 x 300 mm Gehäuse Sperrholz 4 x 210 x 300 mm Kiefernleiste 10 x 15 x 300 mm Kiefernrundstab ø 6 x 50 mm Kiefernscheibe ø...

  • Seite 4: Herstellung Sockel

    6. Bauanleitung Übersicht 6.1 Herstellung Sockel 6.2 Herstellung Spielfeld 6.4 Endmontage 6.1 Herstellung Sockel 6.1.1 Von der Kiefernleiste (2) 10 x 15 x 300mm zwei Zuschnitte (2a) mit 60 mm Länge absägen. Sägeschnitte versäubern! Hinweis: Leistenrest wird später noch benötigt! 6.1.2 Nach Zeichnung Zuschnitte (2a) bohren und Langloch vorsichtig herausarbeiten.
  • Seite 5 6.2.3 Das Leistenreststück (2) auf 140 mm Länge (2b) kürzen. 6.2.4 Eine Leiste (4) 10 x 15 x 300 mm halbieren, dass zwei Stücke (4a) mit 10 x 15 x ca. 150 mm Länge erhält. Aus zwei Leisten (4) vier Zuschnitte (4b) mit 140 mm Länge absägen. Die verbleibende Leiste (4) auf 182 mm (4c) Länge kürzen.
  • Seite 6 6.2.6 Zweites Seitenteil (3) deckungsgleich auf die Leisten leimen. Leimung gut trocknen lassen und Teile versäubern. 6.3 Endmontage 6.3.1 Bohrungen ø 6,5 mm für den Arretierungsstab (5) durch die Leisten (2b/4c) ergänzen. 6.3.2 Arretierungsstab (5) an den Enden mit Schmirgelpapier leicht anfasen. 6.3.3 Arretierungsstab (5) in die dafür vorgesehene Bohrung im Speilfeld stecken und mit den Sockel arretieren (Öffnungen oben) 6.3.4 Die farbige Gestaltung ist jedem freigestellt.
  • Seite 7 7. Schablone für die Seitenteile (3) M 1 : 1 30,0 20,0 20,0 20,0 20,0 20,0 10,0 10,0 140,0 150,0 D104151#1...
