STÜCKLISTE
Sperrholz
Sperrholz
Zylinderkopfschraube
Zylinderkopfschraube
Mutter
Schnurlaufrad
Metallachse
Papprohr
Buchenholzräder
Reduzierstück
Messinghülse
Kiefernleiste
Ringschraube
Schnur
D107894#2
107.908

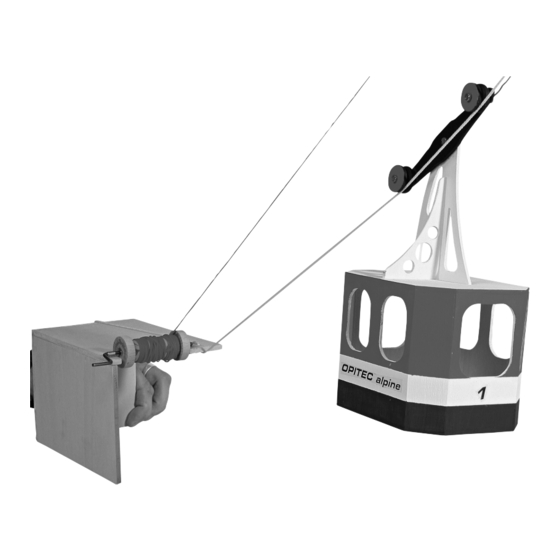

S e i l b a h n
Stückzahl
Maße in mm
2
210x300x3
3
180 x 120 x 5
2
M3 x 25
1
M3 x 12
8
2
Ø 20
1
Ø 3 x 120
1
Ø 20 x 65
2
Ø 30 x 8
2
4/3
2
5 x 0,5 x 7
1
40 x 15 x150
3
1
8000
Bei den OPITEC Werkpackungen
handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmit-
tel als Unterstützung der pädagogi-
schen Arbeit.
Bezeichnung
Teile-Nr.
Kabinenteile
Talstation
12-14
Rollenachse
Achse
Rolle
Kurbelwelle
Seiltrommel
Bordscheiben
Reduzierstück
Trommellager
Bergstation
Umlenkung
Trag und Zugseil
Hinweis
1-7
8
11
9
10
15
16
17
18
19
20
21
22
1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 107.908
Inhaltszusammenfassung für Opitec Hobbyfix 107.908
- Seite 1 107.908 S e i l b a h n Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcha- rakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit- tel als Unterstützung der pädagogi- schen Arbeit.
- Seite 2 BAUANLEITUNG Kabine: Teile (1) bis (4) und (5) bis (7) von der Schablone (s. Seite 7 +9) nach Schneideplan auf die 3x210x300 mm Sperrholz- platten übertragen. Es werden insgesamt die Teile (1) 2x Teile (2) 2x Teile (3) 2x Teile (4) 4x benötigt.
- Seite 3 BAUANLEITUNG Tragmast Die Teile (5) bis (7) mit der Laubsäge sauber aussägen. Hinweis Die Form der Teile und Aussparungen können auch frei gestaltet werden. Nur die Bohrungen 3,5 mm müssen dem Abstand auf dem Original entsprechen! In den Tragarm (5) und den Ausleger (7) die 3,5 mm Löcher bohren. Den Tragarm (5) und die Aussteifung (6) wie in der Zeichnung bemaßt senkrecht auf die Decke der Kabine leimen.
- Seite 4 BAUANLEITUNG Talstation Eine Sperrholzplatte 5x120x180 auf 125 mm Länge (12) kürzen. Nach Zeichnung Maße auf die zweite Sperrholzplatte 5x120x180 (13) übertragen. Bohrungen Ø 4 mm bohren und Aussparung aussägen. Teile (12/13/14) nach Abbildung zusammenleimen. Unbedingt auf Rechtwinkeligkeit achten! Seiltrommel Die Kurbelwelle (15) aus der Metallachse nach Zeichnung biegen. M 1:1 Das Papprohr (16) auf 45 mm ablängen.
- Seite 5 BAUANLEITUNG Bergstation Gemäß Zeichnung die Position der Ringschrauben (21) auf der Leiste (20)15x40x150 anzeichnen. Zur Erleichterung mit einem Vorstecher vorbohren und die Ringschrauben ins Holz eindrehen. Zugseil Tragseil Endarbeiten Die Gondel bzw. die Stationen können nach eigenem Ermessen mit Acryllack oder Lasuren bemalt werden. Weiterer Schutz ist nicht nötig.
- Seite 6 D107894#1...
- Seite 7 Schablone M 1 : 1 D107894#2...
- Seite 8 D107894#1...
- Seite 9 Schablonen M 1 : 1 D107894#2...
