Opitec Hobbyfix 105.048 Montageanleitung Seite 6

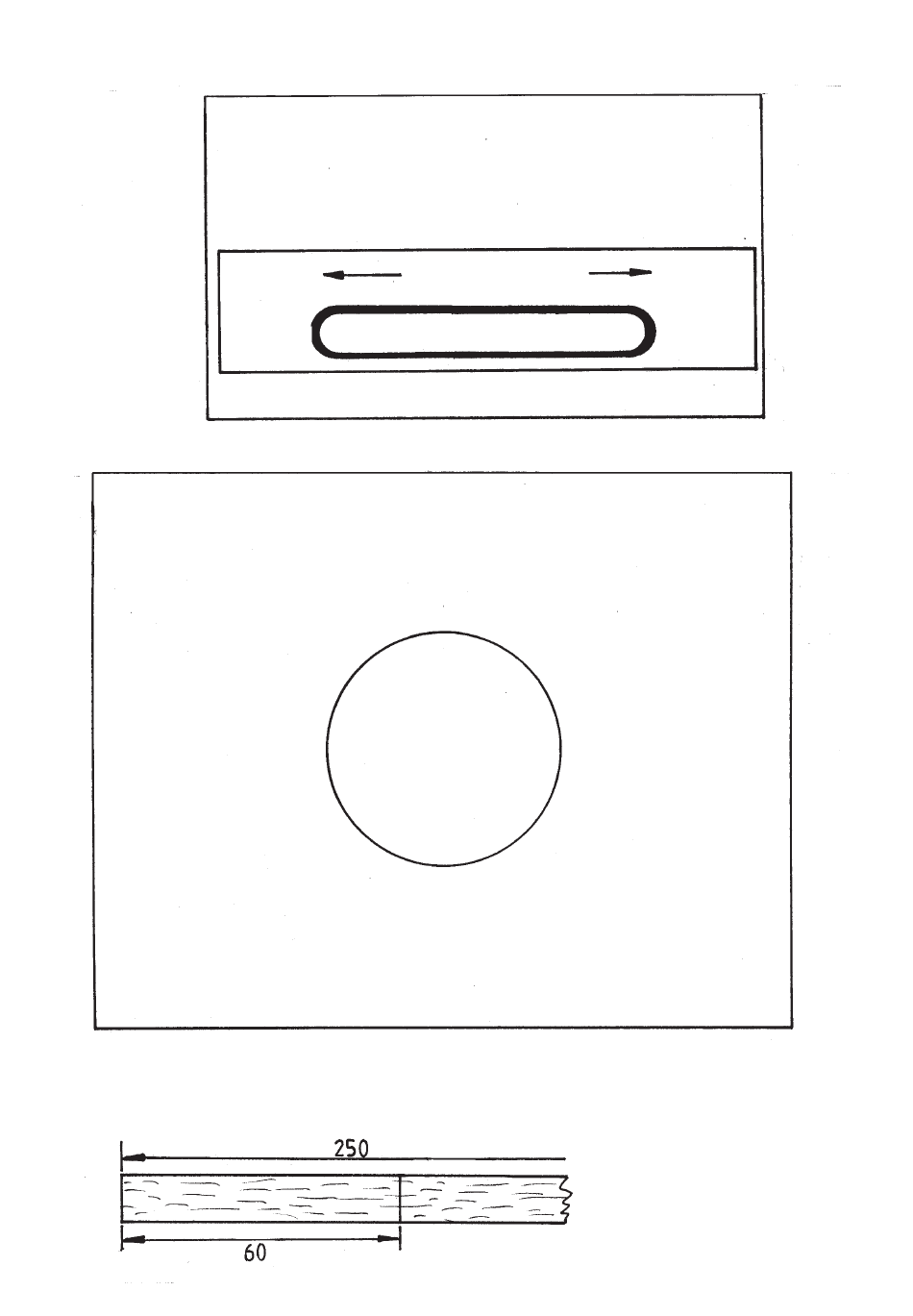

Nach derselben Methode sägen wir das Langloch aus einer der beiden kurzen Wände. Wir können auch das Dekor-
blatt auf das Holz kleben und danach das Langloch aussägen.
kurzes Seiten-
teil
Das große Loch in der Deckelplatte wird auch ausgesägt, anschließend werden alle Teile verschliffen.
Deckel
Der Zusammenbau zu einem Gehäuse erfolgt durch Aufleimen der Wände auf die Grundplatte. In die vier Ecken lei-
men wir zur Verstärkung und als Deckel-Auflage jeweils eine Leiste von 60 mm Länge. Siehe hierzu auch die Zeich-
nung auf der letzten Seite dieser Bauanleitung.
6
HOCH
SCHABLONE UND GLEICHZEITIG DEKORBLATT
D R E H Z A H L
...so wird die Leiste aufgeteilt (4 Stücke à 60 mm)
NIEDRIG
D105048#1
