Opitec Hobbyfix 105.048 Montageanleitung Seite 7

So langsam nimmt der Aufbau unseres Spiels Gestalt an und wir können mit den letzten Arbeiten beginnen.

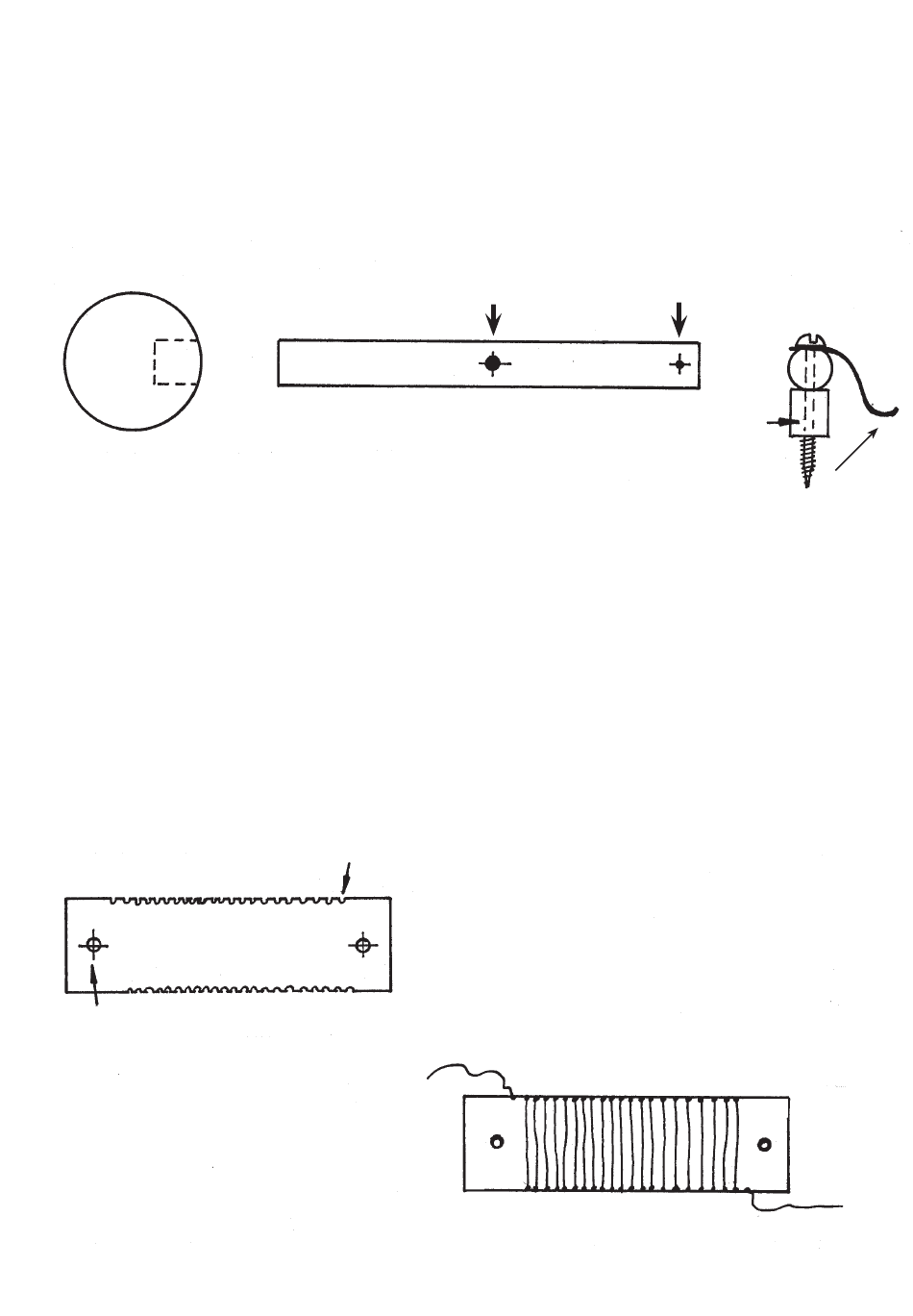

Aufbau der Drehzahl-Steuerung:
In die Holzkugel bohren wir ein Loch von 10 mm Durchmesser und ca. 10 mm Tiefe. In dieses Loch leimen wir ein
Rundholz, in welches wir vorher zwei Löcher gebohrt haben (Plan beachten).
An den so entstandenen Hebel schrauben wir mit einer 3 mm Schraube den Schleifer. Diesen Schleifer biegen wir aus
einem Stück Federmessing nach Plan. Der fertige Hebel wird mittels Abstandsröllchen und Holzschraube auf die
Grundplatte geschraubt, das Loch für die Holzschraube ist bereits vorhanden.
Holzkugel
Weiter geht es mit der Herstellung des Widerstands:
Nach Plan sägen wir mit einer Laubsäge oder Feile Kerben in das Stückchen Sperrholz und bohren 2 Löcher mit 3
mm.
Nun wickeln wir den Widerstandsdraht (Fachwort: Konstantandraht) auf das Sperrholz und schrauben es auf die
Grundplatte. Die beiden Drahtenden des Widerstandsdrahts klemmen wir unter die jeweilige Holzschraube.
Zu beachten ist, daß nach dem Zusammenbau der Schleifer mit gutem Kontakt auf dem Draht aufliegt!
ø3 mm
D105048#1
ø3 mm
Rundholz
Kerbe für Widerstandsdraht
ø2 mm
Abstandsröllchen
...so wird der Schleifer
gebogen
...so wird der Draht aufgewickelt
