Opitec Hobbyfix 105.048 Montageanleitung Seite 4

Mit Hilfe dieses Arbeitsblattes wollen wir nun den Motor auf die Steuerwelle montieren.
Wir beginnen mit dem Zusammenbau des Mitnehmers für den Propeller:

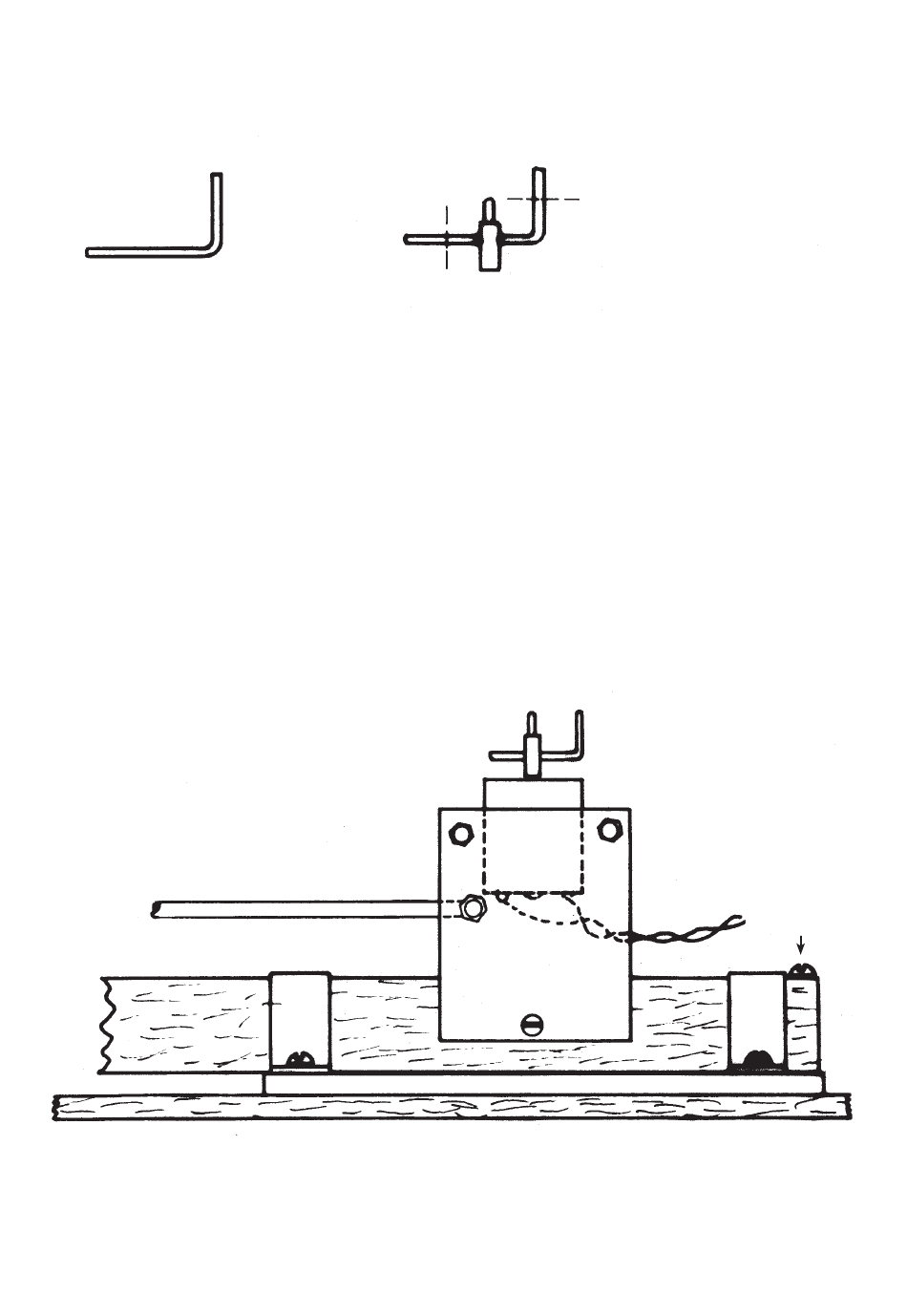

Das Stückchen Draht wird zu einem Winkel gebogen, dieser Winkel wird durch das Querloch des Steckers geschoben
und im Querloch festgelötet (Kunststoffhülle entfernen!). Die Zeichnung zeigt diesen Vorgang!
...so biegen wir den Winkel
Nach dem Anlöten werden die Drahtenden nach Plan abgesägt (oder abgekniffen) und der Grat abgefeilt. Hier ist
eine präzise Arbeit wichtig, weil der Mitnehmer für den Propeller für das einwandfreie Funktionieren des Spiels das
wichtigste Teil ist!
Der fertige Mitnehmer wird abschließend mit leichten Hammerschlägen auf die Motorwelle gedrückt.
Am Motor löten wir zwei Litzen von ca. 10 cm Länge an.
Der Motor wird mittels der beiden Lochplatten auf der Steuerwelle befestigt.
In die bereits gebohrten Löcher der Steuerwelle drehen wir Holzschrauben ein und befestigen somit die beiden
Lochbleche (die Zeichnung zeigt die Lochbleche ohne die vielen Löcher).
Der Motor wird danach zwischen die Lochplatten geschoben und mit 2 Zylinderkopfschrauben festgeklemmt. Weiter
wird auch die Gewindestange des Steuerknüppels in ein passendes Loch eingesteckt und mit Muttern gesichert.
Zum Schluß wird die ganze Einheit mittels zweier Schellen auf der Holzplatte befestigt. Die Löcher für die Schellen
sind ja schon gebohrt. Wir müssen nur noch darauf achten, daß sich die Welle mit dem Steuerknüppel nicht zu
schwer drehen läßt.
4
...Kunststoffhülle entfernen!
Gewindestange
...hier genau nach Plan ablängen
Stecker
...so wird der Winkel eingelötet
Lochplatte
Holzschraube
...diese Schraube
sichert die Welle
