2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.

HINWEIS
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+ Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.

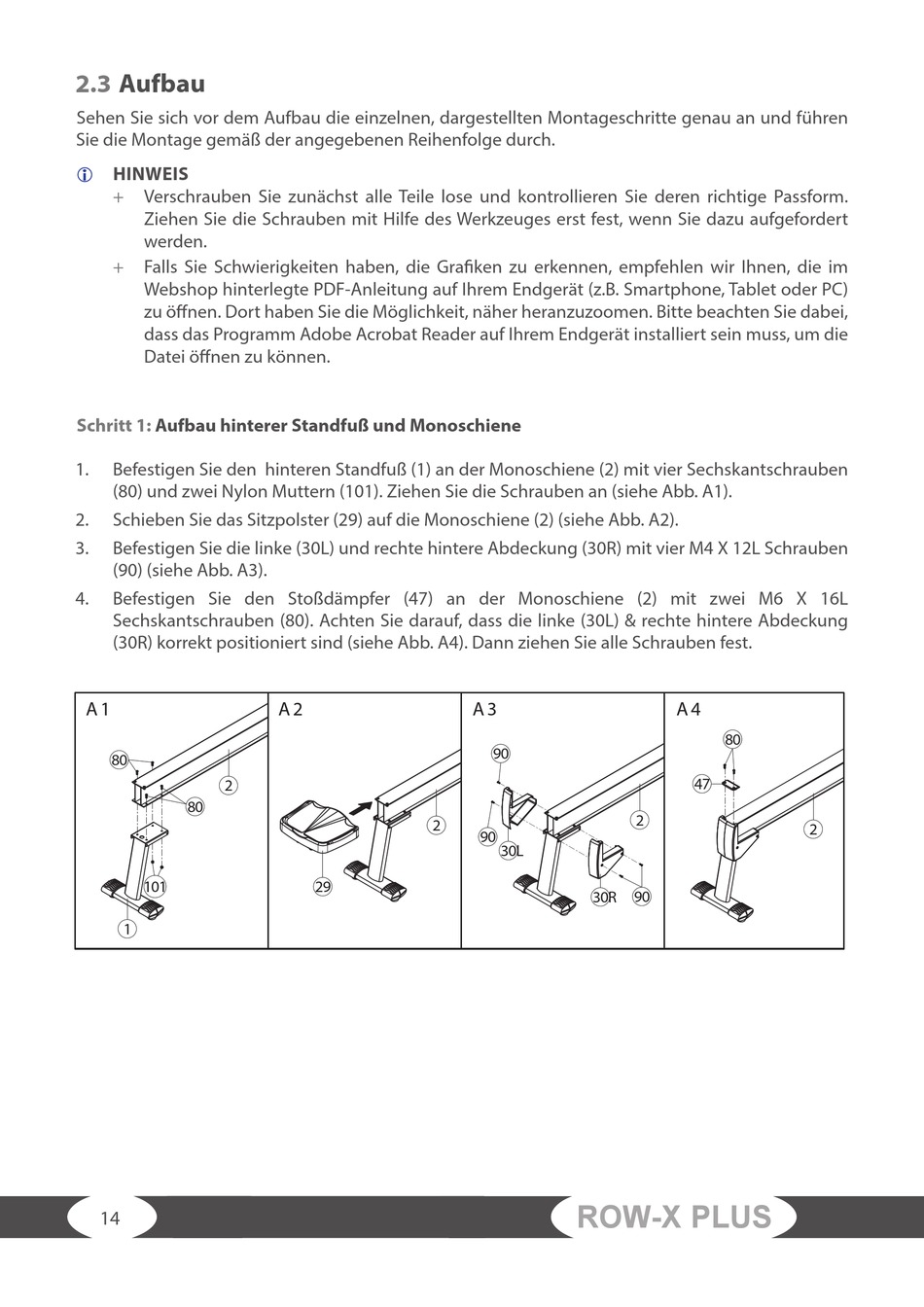

Schritt 1: Aufbau hinterer Standfuß und Monoschiene
1. Befestigen Sie den hinteren Standfuß (1) an der Monoschiene (2) mit vier Sechskantschrauben
(80) und zwei Nylon Muttern (101). Ziehen Sie die Schrauben an (siehe Abb. A1).
2. Schieben Sie das Sitzpolster (29) auf die Monoschiene (2) (siehe Abb. A2).
3. Befestigen Sie die linke (30L) und rechte hintere Abdeckung (30R) mit vier M4 X 12L Schrauben
(90) (siehe Abb. A3).
4. Befestigen Sie den Stoßdämpfer (47) an der Monoschiene (2) mit zwei M6 X 16L
Sechskantschrauben (80). Achten Sie darauf, dass die linke (30L) & rechte hintere Abdeckung
(30R) korrekt positioniert sind (siehe Abb. A4). Dann ziehen Sie alle Schrauben fest.
A 1
80
2
80
101
1
14
A 2
2
29
A 3
90
2
90
30L
90
30R
ROW-X PLUS
A 4
80
47
2
