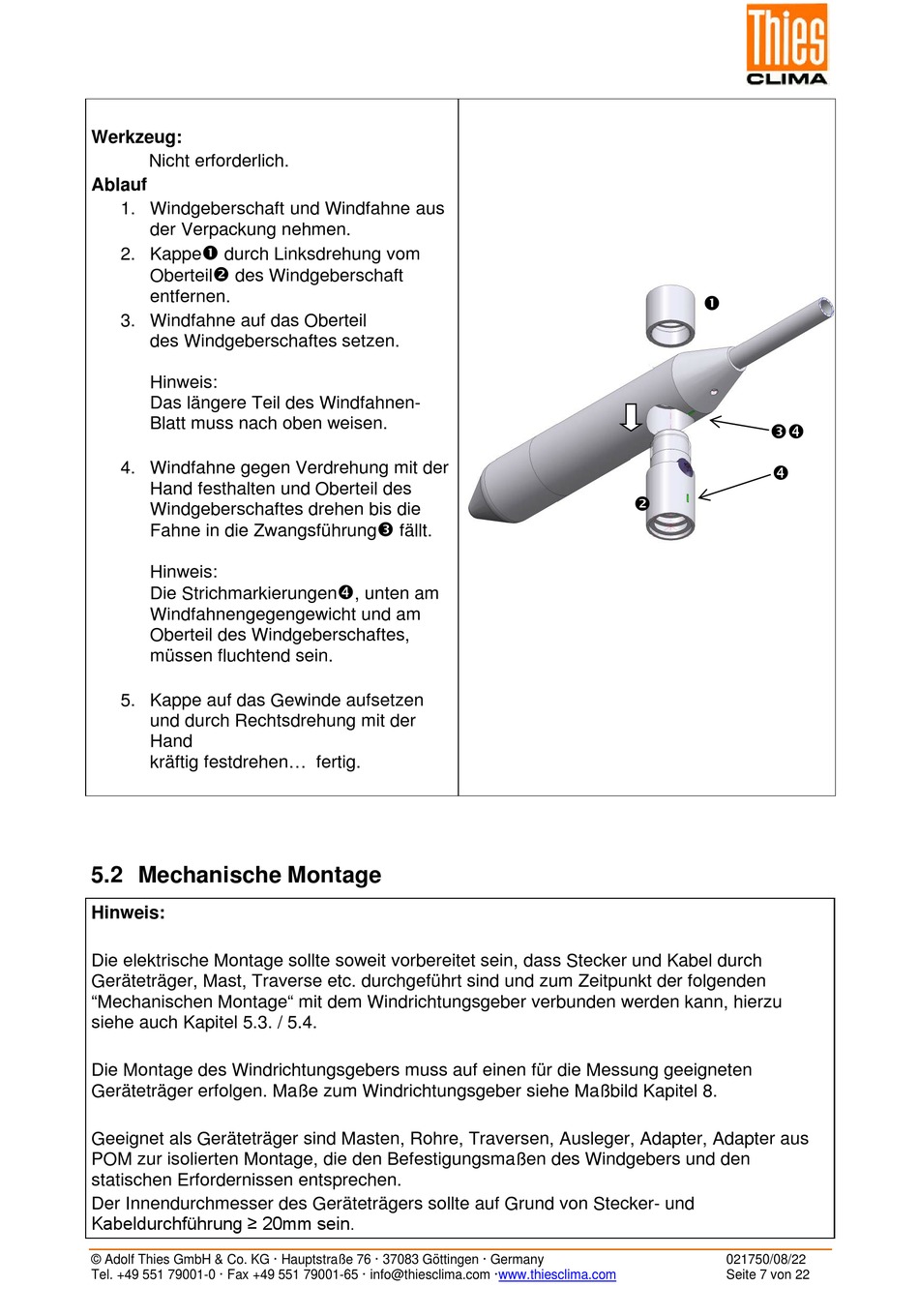

Werkzeug:
Nicht erforderlich.
Ablauf
1. Windgeberschaft und Windfahne aus
der Verpackung nehmen.
2. Kappe
durch Linksdrehung vom
Oberteil
des Windgeberschaft
entfernen.
3. Windfahne auf das Oberteil
des Windgeberschaftes setzen.
Hinweis:
Das längere Teil des Windfahnen-
Blatt muss nach oben weisen.
4. Windfahne gegen Verdrehung mit der
Hand festhalten und Oberteil des
Windgeberschaftes drehen bis die
Fahne in die Zwangsführung
Hinweis:
Die Strichmarkierungen
Windfahnengegengewicht und am
Oberteil des Windgeberschaftes,
müssen fluchtend sein.
5. Kappe auf das Gewinde aufsetzen
und durch Rechtsdrehung mit der
Hand
kräftig festdrehen... fertig.
5.2 Mechanische Montage
Hinweis:
Die elektrische Montage sollte soweit vorbereitet sein, dass Stecker und Kabel durch
Geräteträger, Mast, Traverse etc. durchgeführt sind und zum Zeitpunkt der folgenden
"Mechanischen Montage" mit dem Windrichtungsgeber verbunden werden kann, hierzu
siehe auch Kapitel 5.3. / 5.4.
Die Montage des Windrichtungsgebers muss auf einen für die Messung geeigneten
Geräteträger erfolgen. Maße zum Windrichtungsgeber siehe Maßbild Kapitel 8.
Geeignet als Geräteträger sind Masten, Rohre, Traversen, Ausleger, Adapter, Adapter aus
POM zur isolierten Montage, die den Befestigungsmaßen des Windgebers und den
statischen Erfordernissen entsprechen.
Der Innendurchmesser des Geräteträgers sollte auf Grund von Stecker- und
Kabeldurchführung ≥ 20mm sein.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
fällt.
, unten am
·www.thiesclima.com

021750/08/22
Seite 7 von 22
