5.1 Mechanische Montage
Die Montage des Windgebers muss auf einen, für die Messung, geeigneten Geräteträger erfolgen.
Maße zum Windrichtungsgeber siehe Kapitel 8.
Werkzeug:
Innensechskantschlüssel SW3
(Inbusschlüssel)
Ablauf:

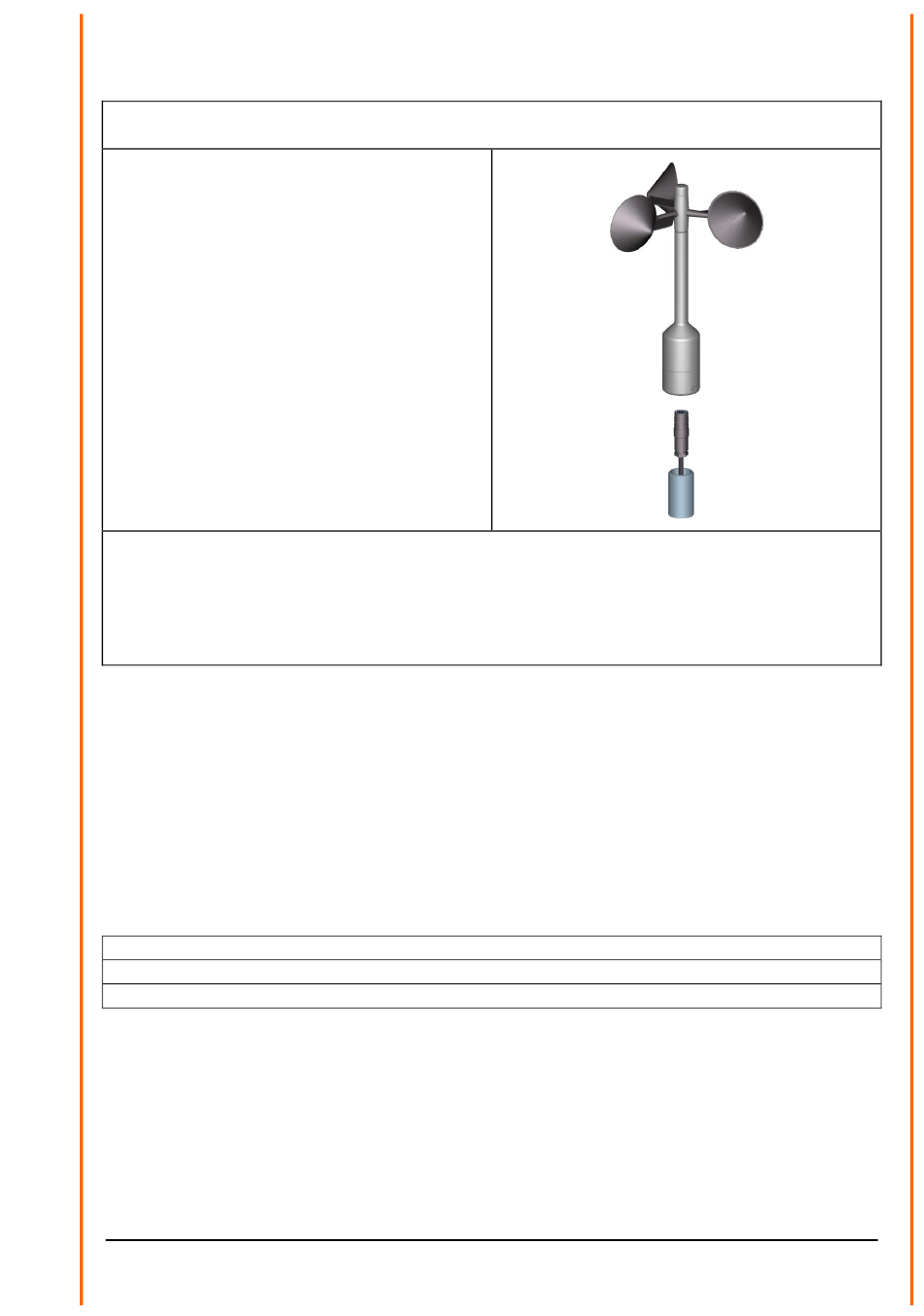

1. Kabel / Steckverbindung des Windgebers
durch die Bohrung des
Masten, Rohr, Ausleger etc. führen.
2. Windgeber auf Mast, Rohr, Ausleger etc.
aufsetzen.
3. Windgeber durch die zwei M6-Innen-
Sechskantschrauben sichern.
Hinweis:
Geeignet als Geräteträger sind Masten, Rohre, Traversen, Ausleger, Adapter, Adapter aus POM
zur isolierten Montage, die den Befestigungsmaßen des Windgebers und den statischen Erforder-
nissen entsprechen.
Der Innendurchmesser des Geräteträgers sollte auf Grund von Stecker- und Kabeldurchführung
≥ 20mm sein.
5.2 Elektrische Montage
5.2.1 Kabel
An der beiliegenden Kupplungsdose muss ein geschirmtes Kabel mit einem Durchmesser von
7-8 mm und einem Aderquerschnitt von 0,5... 0,75mm² angelötet werden.
•
Die Anzahl der erforderlichen Adern ist dem Anschlussschaltbild (Kapitel 5.3) zu entneh-
men.
5.2.1.1 Kabelempfehlung
Aderanzahl / Querschnitt / Typ / Kabeldurchmesser
KABEL 4x0,5mm² LI9YC11Y SCHWARZ, UV- beständig, Ø 6 mm
KABEL 8x0,5mm² LIYCY
SCHWARZ, UV- beständig, Ø 7,6 mm
6 - 16
021818/10/17
