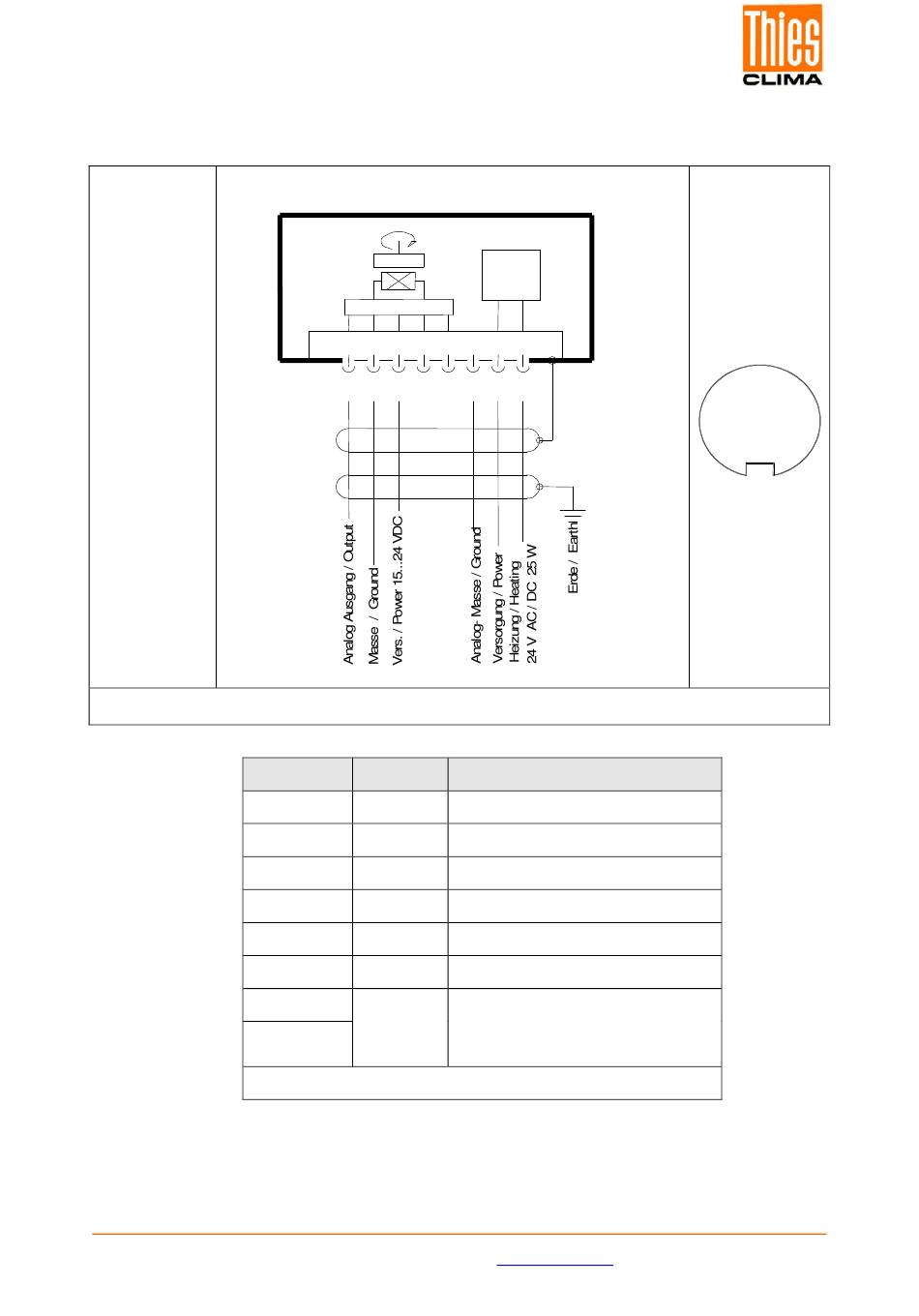

5.4 Anschluss-Schaltbild
Anschlussschema nach Kapitel 5.3.2.1 Nr. 1, 3 und 4:
Bestell – Nr.
4.3151.00.140
4.3151.00.141
4.3151.00.161
4.3151.00.173
4.3151.10.140*
4.3151.10.141*
4.3151.10.161*
4.3151.10.173*
•
* Bestell Nr. 4.3151.10.xxx (ohne Heizung) PIN 7 u. 8 sind nicht belegt
Kontakt
* Bestell Nr. 4.3151.10.xxx (ohne Heizung) PIN 7 u. 8 sind nicht belegt
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
S
N
C P U
8 pol. Binder Steckverb. / Plug
1
2
3 4
5 6 7
NC
Name
Funktion
1
SIG
Analog Ausgang
2
GND
Versorgungs- Masse
3
+U
Versorgung 15(12) ... 24V DC
s
4
Nc
Nicht angeschlossen
5
Nc
Nicht angeschlossen
6
AGND
Analog- Masse
7
Heizungsversorgung:
HZG
Spannung:
8
Leistung:
Heizung
Heating
25 W
8
Schirm
Shield
24V AC/DC
25W
·www.thiesclima.com
Sicht auf
Lötanschluss
des Gegen-
stecker
2
5
4
3
1
8
7
6
021750/08/22
Seite 13 von 22
