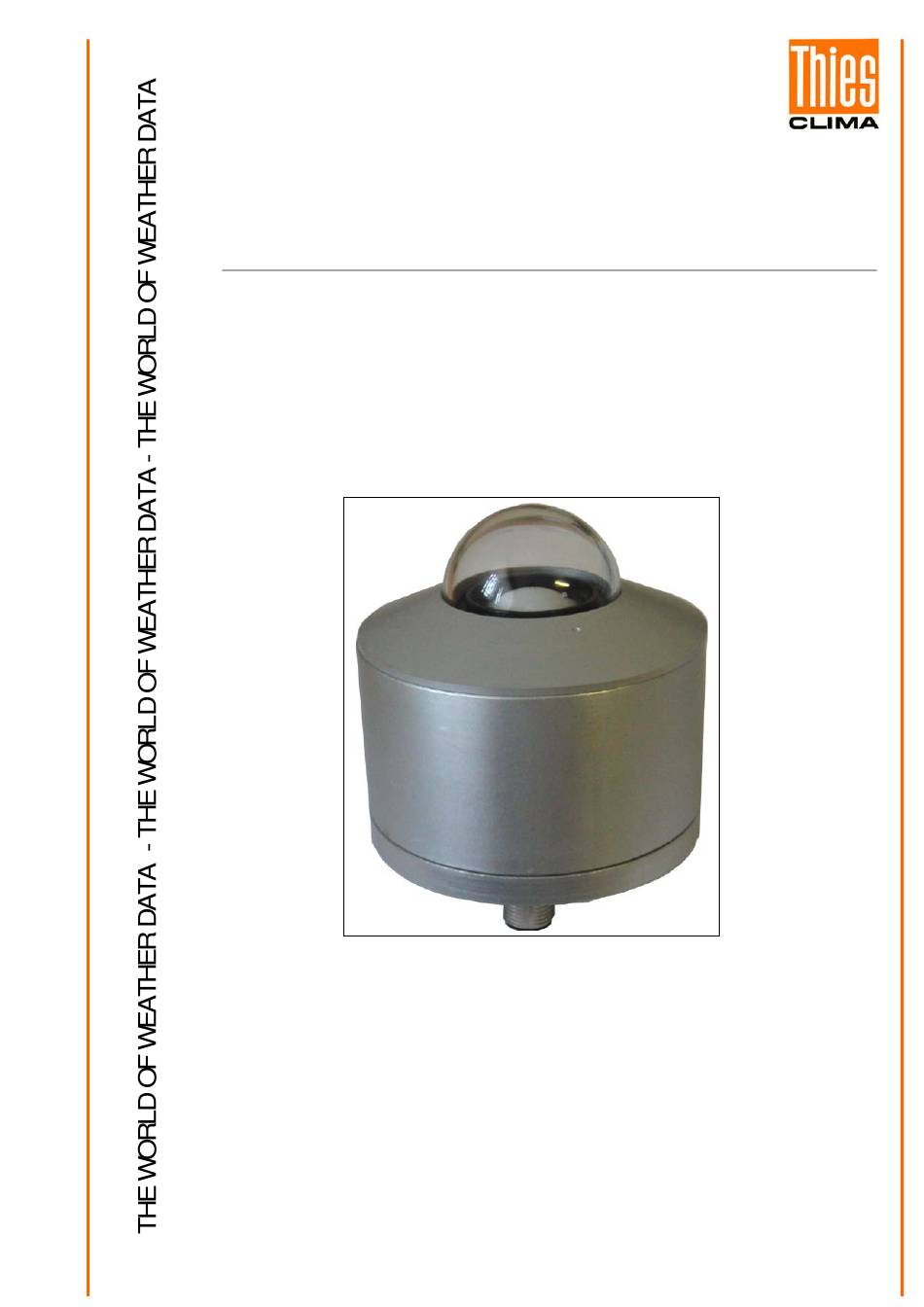

- Seite 1 Bedienungsanleitung 021771/09/14 Silizium Pyranometer GSM 3.3 analog / seriell 7.1415.09.xxx ADOLF THIES GmbH & Co. KG Hauptstraße 76 37083 Göttingen Germany Postfach 3536 + 3541 37025 Göttingen Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65 www.thiesclima.com info@thiesclima.com...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteausführungen ......................... 4 Anwendung ..........................4 Aufbau ............................5 Montage ............................ 5 Wartung ............................ 5 Anschluss-Schaltbilder ......................6 Serielle Schnittstelle ........................7 Befehlsinterpreter THIES ....................7 Befehlsinterpreter MODBUS RTU ..................11 Befehle und Beschreibung ....................14 Technische Daten ........................18 Maßbild ........................... -
Seite 4: Geräteausführungen
[W/m²] [nm] Silizium 7.1415.09.240 0...1300 400...1100 0...20mA RS485 ASCII Format 9…28VDC Pyranometer (Befehlsinterpreter: 7.1415.09.241 4...20mA GSM 3.3 THIES) 7.1415.09.251 0...5V 7.1415.09.261 0...10V Silizium 7.1415.09.340 0...1300 400...1100 0...20mA RS485 Binär Format 9…28VDC Pyranometer (Befehlsinterpreter: 7.1415.09.341 4...20mA GSM 3.3 MODBUS RTU) 7.1415.09.351... -
Seite 5: Aufbau

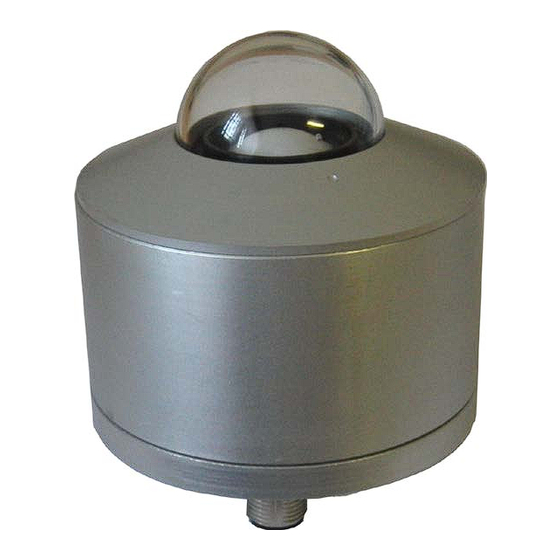

3 Aufbau Das Pyranometer ist ein empfindliches elektronisch- optisches Messgerät. Er besteht aus einem eloxierten Aluminiumgehäuse mit UV- durchlässigem PMMA- Dom. Das Gerät ist gegen Regen- und Spritzwasser geschützt. Zusätzlich verhindert ein Trockenmittel ein Beschlagen des Doms von innen. Die Messung ist cos-korrigiert. 4 Montage Die Montage ist mit äußerster Sorgfalt durchzuführen. -
Seite 6: Anschluss-Schaltbilder
6 Anschluss-Schaltbilder Achtung: Bei langen Übertragungsstrecken kann eine Verbindung mit dem GND der Datenerfassung die Störanfälligkeit der Übertragungsstrecke verringern. Es darf keine galvanische Verbindung zwischen dem Versorgungs- GND und DATA- GND bestehen. Bestell – Nr. Diagramm: Versorgung / Ausgang Schaltbild 7.1415.09.041 Diagramm / Diagram Pyranometer... -
Seite 7: Serielle Schnittstelle
7 Serielle Schnittstelle Die Schnittstelle zur Wetterstation besteht aus einer RS485 Verbindung (halb-duplex-Modus), mit folgendem Datenformat: • 9600Baud (die Baudrate ist mit dem Befehl BR einstellbar) • 8 Datenbits • keine Parität • 1 Stopbit • Daten im ASCII Format (Befehlsinterpreter: THIES) •... - Seite 8 Wird ein Befehl mit Parameter gesendet, erfolgt eine Überprüfung des Parameters. Ist der Parameter gültig, so wird er gespeichert und im „Echotelegramm“ angegeben. Ist der Parameter ungültig, so wird der Parameter ignoriert und der eingestellte Wert im „Echotelegramm“ ausgegeben. Beispiele: 00BR00096<CR>...
- Seite 9 Steuerzeichen: CR – Carriage Return (13 ; 0x0D) LF – Line Feed (10 ; 0x0A) STX – Start of Text (2 ; 0x02) ETX – End of Text (3 ; 0x03) Separationszeichen: Separationszeichen zwischen den einzelnen Messwerten im String ist das Semikolon ’;’. Das Prüfsummenseparationszeichen ist das Multiplikationszeichen ’*’.
- Seite 10 7.1.1.1 Messwert-Telegramm Das Pyranometer antwortet auf den Befehl „00TR1\r“ mit dem Messwert-Telegramm. Der Telegramaufbau ist in folgender Tabelle dargestellt. Position Länge Beispiel Beschreibung <STX> Start of text Zeichen (0x02) PYRANOMETER Text Semikolon Identifikationsnummer des Pyranometer Semikolon ####.# Globalstrahlung (W/m²) Semikolon ###.# Gehäuseinnentemperatur (°C) Semikolon...
-
Seite 11: Befehlsinterpreter Modbus Rtu
7.2 Befehlsinterpreter MODBUS RTU Ist der Befehlsinterpreter MODBUS RTU ausgewählt, werden die übertragenen Bytes entsprechend der MODBUS Spezifikation interpretiert (http://www.modbus.org/). Dabei repräsentiert das Pyranometer einen MODBUS Slave. Die Datenübertragung erfolgt in Paketen sog. Frames, von maximal 256 Bytes. Jedes Paket beinhaltet eine 16Bit CRC Prüfsumme (Initialwert: 0xffff). -
Seite 12: Messwerte (Input Register)
7.2.1 Messwerte (Input Register) Alle Messwerte des Pyranometers belegen 32Bit, d.h. 2 MODBUS Registeradressen. Nachfolgende Tabelle zeigt die Zuordnung von Messwert zu Registeradresse, wobei die Messwerte wie folgt sortiert sind: nach Messwerttyp (30001 bis 34999) in lückenloser Reihenfolge (35001 bis 39999) Register- Parameter Name Einheit Multiplikator... - Seite 13 Hinweis: Durch die lückenlose Anordnung der Messwerte ab Adresse 35001, kann der MODBUS Master alle Messwerte mit einer Anforderung auslesen! 7.2.2 Befehle (Holding Register) Alle Befehle des Pyranometer belegen 32Bit, d.h. 2 MODBUS Registeradressen und repräsentieren vorzeichenlose ganze Zahlen. Nachfolgendes Beispiel zeigt das Ändern der Baudrate auf 19200 Baud.
-
Seite 14: Befehle Und Beschreibung
7.3 Befehle und Beschreibung Nachfolgende Tabelle zeigt die verfügbaren Befehle, sowie die zugehörigen Passwörter zum Lesen und Schreiben. Befehl MODBUS Beschreibung Passwort Registeradresse Lesen Schreiben Befehl BR 40005 Wählen der Baudrate Ohne Benutzer Befehl CI 40013 Kommandointerpreter Ohne Benutzer Befehl FB 40001 Schnellstartmodus Ohne... - Seite 15 7.3.2 Befehl CI <id>CI<parameter><CR> Auswahl des Kommandointerpreters Zugriff: lesen / schreiben Beschreibung: Mit dem Befehl CI wird der gewünschte Kommandointerpreter eingestellt. Hinweis: Ist die Identifikationsnummer (ID) größer als 98, wird diese bei Umschaltung in den THIES Interpreter automatisch auf 0 gesetzt! Hinweis: Ist die Identifikationsnummer (ID) gleich 0, dann ist keine...
- Seite 16 7.3.4 Befehl ID <id>ID<parameter><CR> Identifikationsnummer Zugriff: lesen / schreiben Beschreibung: Dieser Befehl setzt die Identifikationsnummer (THIES Interpreter) bzw. die Slave-Adresse (MODBUS RTU Interpreter). Nur wenn die im Befehl enthaltene ’id’, mit der in der Wetterstation eingestellten übereinstimmt, wird ein Antworttelegramm gesendet. Eine Ausnahme ist die generische ’id’, bei der alle Wetterstationen antworten (THIES Interpreter).
- Seite 17 7.3.7 Befehl SB <id>SB<CR> Skalierung für den Maximalwert des Analogausgangs Zugriff: lesen / schreiben Beschreibung: Mit dem Befehl SB kann die Globalstrahlung für den maximalen analogen Ausgabewert gesetzt werden. Parameterbeschreibung: Globalstrahlungswert in [W/m²] ohne Nachkommastellen Wertebereich: 0...1800 Initialwert: 1300 7.3.8 Befehl SV <id>SV<CR>...
-
Seite 18: Technische Daten
8 Technische Daten Globalstrahlung Spektralbereich 380...1100nm Max. spektrale Empfindlichkeit 780nm Sensortyp Silizium- Fotodiode Diffusor PTFE Kunststoff (PMMA) Cos-Korrektur Fehler f2 ±3% Linearität ±5% absoluter Fehler ±10% Analoger Ausgang Messbereich 0…1300W/m 7.1415.09.x51 Spannung 0...5V 7.1415.09.x61 Spannung 0...10V @ U > 12V 7.1415.09.x40 Strom 0...20mA /Bürde: ≤350Ω... -
Seite 19: Maßbild
7.1415.09.xxx 9 Maßbild 19 - 22 021771/09/14... -
Seite 20: Ec-Declaration Of Conformity
10 EC-Declaration of Conformity Document-No.: 000319 Month: 10 Year: 14 A D O L F T H I E S G m b H & C o. K G Manufacturer: Hauptstr. 76 D-37083 Göttingen Tel.: (0551) 79001-0 Fax: (0551) 79001-65 email: Info@ThiesClima.com Description of Product: Pyranometer;... -
Seite 21: Zubehör (Optional)
11 Zubehör (optional) Device Utility Tool Artikel Nr. 9.1700.81.000 Kostenloses Tool zur Parameter- Einstellungen und / oder Sonder- Konfigurationen. Bitte senden Sie eine kurze E-Mail an info@thiesclima.com Stichwort „Utility Tool Pyranometer“ in der Betreff Zeile, sowie Ihre Absenderangaben und unsere Auftragsnummer oder Rechnungsnummer. - Seite 22 ADOLF THIES GMBH & CO. KG Hauptstraße 76 D-37083 Göttingen Postfach 3536 + 3541 D-37025 Göttingen Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65 www.thiesclima.com info@thiesclima.com - Änderungen vorbehalten - 22 - 22 021771/09/14...
