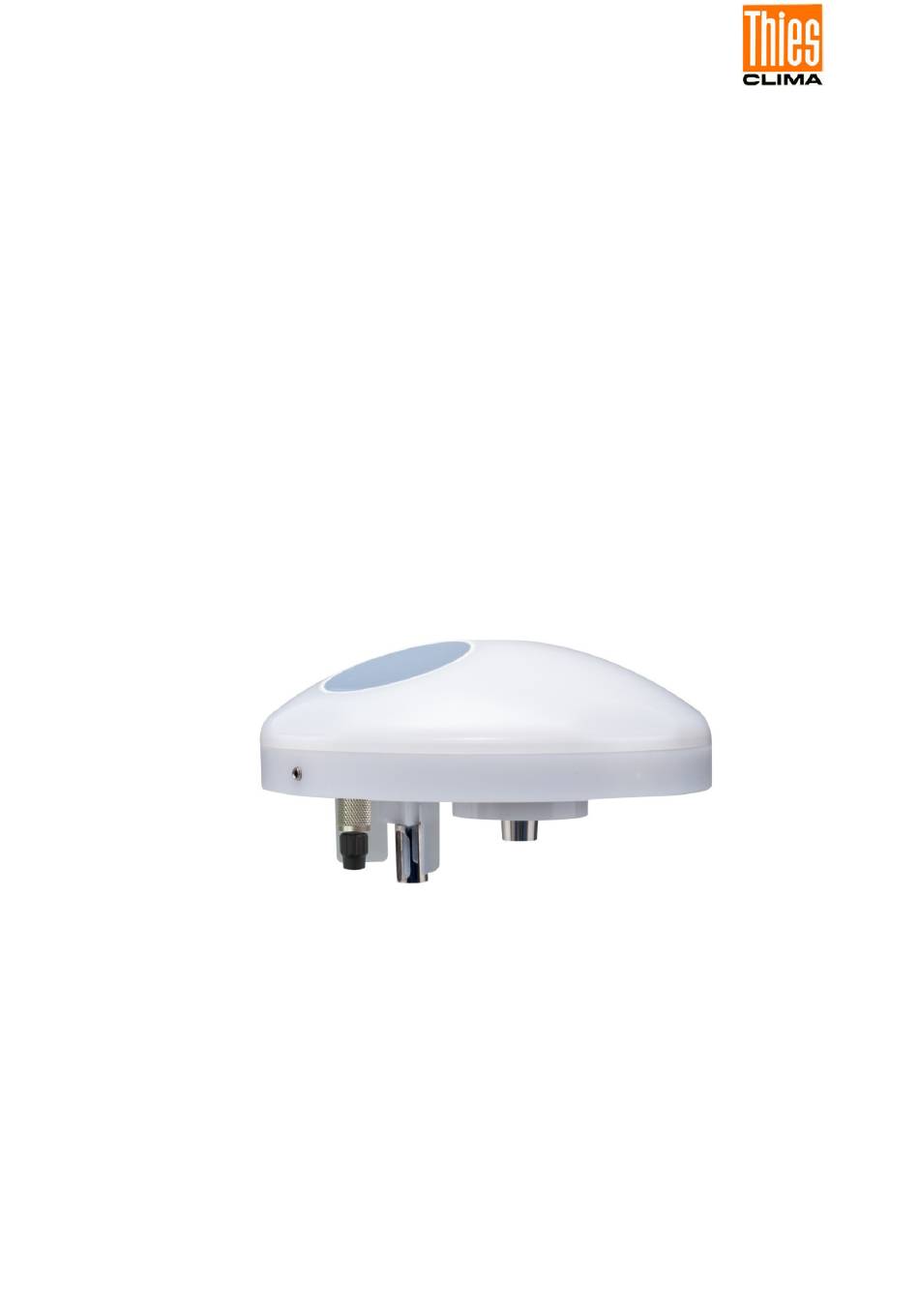

- Seite 1 Wetterstation Compact WSC11 Kurz - Bedienungsanleitung 4.9056.10.00x, 4.9056.10.701, 4.9056.10.801 ab Softwareversion V3.00 Stand: 03/2021 Dok. No. 021947/10/21 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beachten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Kurz - Bedienungsanleitung Diese Kurz-Bedienungsanleitung beschreibt die Installation des Gerätes. Der Anwender kann mit Hilfe der Bedienungsanleitung die Werkseinstellung, über die serielle Schnittstelle der Wetterstation Compact WSC11, auf seine Bedürfnisse anpassen. Lieferumfang 1 x Wetterstation Compact WSC11. 1 x Kurz - Bedienungsanleitung (die gesamte Bedienungsanleitung steht als Download zur Verfügung) -
Seite 4: Geräteausführungen
Die Gebrauchslage des WETTERSTATION COMPACT WSC11 ist waagerecht (Steckerverbindung unten). Bei Montage, Demontage, Transport oder Wartung der WETTERSTATION COMPACT WSC11 ist sicherzustellen, dass in Gerät und Stecker kein Was- ser eindringt. 2.1 Wahl des Aufstellortes Für den Standort sollte eine exponierte Lage gewählt werden. Windschatten, Lichtspiegelung und Schattenwurf dürfen die Messeigenschaften nicht beeinflussen. -
Seite 5: Nordausrichtung
Hinweis: Rohr und Montagewinkel gehören nicht zum Lieferumfang. 2.2.1 Nordausrichtung Zur exakten Bestimmung der Wind- und Helligkeitsrichtung muss die WETTERSTATION COMPACT WSC11 nach Norden (Geographisch-Nord) ausgerichtet montiert sein. © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021947/10/21 Tel. -
Seite 6: Elektrische Montage
Richtung einer Magnetnadel von der wahren Nordrichtung) durch störende Magnetfelder und Magnetfeldbeeinflussungen durch Eisenteile und elektrische Leitungen zu beachten. 2.3 Elektrische Montage Die WETTERSTATION COMPACT WSC11 ist mit einem 7-poligen Stecker für den elektri- schen Anschluss ausgestattet. Eine Kabeldose (Gegenstecker) gehört zum Lieferumfang. 2.3.1 Kabel Das anzuschließende Kabel sollte folgende Eigenschaften aufweisen:... - Seite 7 Kabeldose, Typ: Binder, Serie 711 Achtung: Bei langen Kabelverbindungen muss der Spannungsabfall auf dem Kabel berücksichtigt werden, damit an der WETTERSTATION COMPACT WSC11 die erforderliche Versorgungs- * I; R = 2 ∗ ���� ∗ ���� A ⁄ ; ρ (rho) = spannung anliegt.
-
Seite 8: Anschlussschaltbild
2.3.2 Anschlussschaltbild Bestell - Nr. Sicht auf 7 pol. Binder Steckverb. / Plug Lötanschluss 4.9056.10.00x des Gegensteckers (Kabeldose) 1 2 3 4 5 6 Schirm / Shield Erde Earth Versorgung Power 18 ... 30 VDC 18 ... 28 VAC * Bei langen Übertragungsstrecken kann eine Verbindung mit dem GND der Datenerfassung die Störanfälligkeit der Übertragungsstrecke verringern. -
Seite 9: Anschluss Bei 8-Adriges Kabel Artikel Nr. 509584 / 509585
Achtung: Bei Lagerung, Montage, Demontage, Transport oder Wartung der WETTERSTATION COMPACT WSC11 ist sicherzustellen, dass kein Wasser in Gerät und Stecker eindringt. © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021947/10/21 Tel. -
Seite 10: Led-Signale
4 LED-Signale Auf der Unterseite der WETTERSTATION COMPACT WSC11 befinden sich 2 LED’s, die von außen durch das Gehäuse sichtbar sind: Abbildung 1: LED Signale Empfängt die Wetterstation über einen Zeitraum von 3 Sekunden oder länger keinen Befehl zur Abfrage der Messwerte, dann blinkt die grüne LED mit einer Frequenz von 1Hz und sig- nalisiert seine Betriebsbereitschaft. -
Seite 11: Technische Daten
5 Technische Daten Windgeschwindigkeit Thermisches Anemometer Messbereich 0 … 40 m/s Auflösung 0,1 m/s Genauigkeit Bis 10 m/s: ±1 m/s (RMS- Mittel über 360°). Ab 10 m/s: ± 5 % (RMS - Mittel über 360°). Windrichtung Thermisches Anemometer Messbereich 1 … 360 ° Auflösung 1 °... - Seite 12 schwindigkeit > 2m/s Luftdrucksensor Piezo resistiv Messbereich 300 … 1100 hPa Auflösung 0,01 hPa Genauigkeit ±0,5 hPa @ 20°C Langzeitstabilität ±0,1hPa / Jahr Feuchtesensor CMOS kapazitiv Relative Feuchte Messbereich 0 … 100 % rel. Feuchte Auflösung 0,1 % rel. Feuchte Genauigkeit bei Windge- ±10 % rel.
-
Seite 13: Maßbild [In Mm]
Gehäuse Material Abmessungen Siehe Maßbild. Gewicht 0,22 kg Schutzart IP65 in Gebrauchslage. Anschlussart 7-pol. Stecker. 6 Maßbild [in mm] © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021947/10/21 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com Seite 13 von 14... -
Seite 14: Weitere Informationen / Dokumente Als Download
Weitere Informationen / Dokumente als Download Weitere Informationen können in der Bedienungsanleitung nachgelesen werden. Dieses Do- kument sowie die Kurz-Bedienungsanleitung liegen unter folgendem Link zum Download bereit. Kurz-Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.9056.10.x0x_WSC11_deu_kurz.pdf Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.9056.10.x0x_WSC11_deu.pdf Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH &...
