Das Ultraschall - Anemometer weist eine elektromagnetische Verträglichkeit auf, die weit
über den geforderten Normgrenzwerten liegt.
Elektromagnetische Felder mit 20V/m (Leistungsgrenze des Prüfsenders) im gesamten, von
der Norm geforderten Frequenzbereich konnten keine Beeinflussung der Messwertaufnahme
des Gerätes bewirken.
Bei einer geplanten Aufstellung des Gerätes an Sendemasten oder anderen Quellen starker
elektromagnetischer Strahlung, welche Feldstärken weit oberhalb der Norm-Grenzwerte am
Aufstellort erzeugen, sollte Rücksprache mit dem Hersteller gehalten werden.
4.2 Anemometer Montage
Mechanische Montage
Die bestimmungsgemäße Montage des ULTRASONIC ANEMOMETER 2D compact erfolgt
auf einem Rohrstutzen von Ø 50mm und mindestens 40mm Länge. Der Innendurchmesser
des Rohrstutzens muss mindestens 25mm betragen, da der ULTRASONIC von unten
elektrisch angeschlossen wird.
Werkzeug:
Innensechskantschlüssel Gr. 4
Ablauf:
1. Das vorbereitete Kabel / Steckverbindung
des Ultraschall- Anemometers durch die
Bohrung des Masten, Rohr, Ausleger etc.
führen und Verbinden.
2. Das Ultraschall- Anemometer auf Mast,
Rohr, etc. aufsetzen.
3. Das Ultraschall- Anemometer
„Positionieren". Siehe Kapitel 4.3

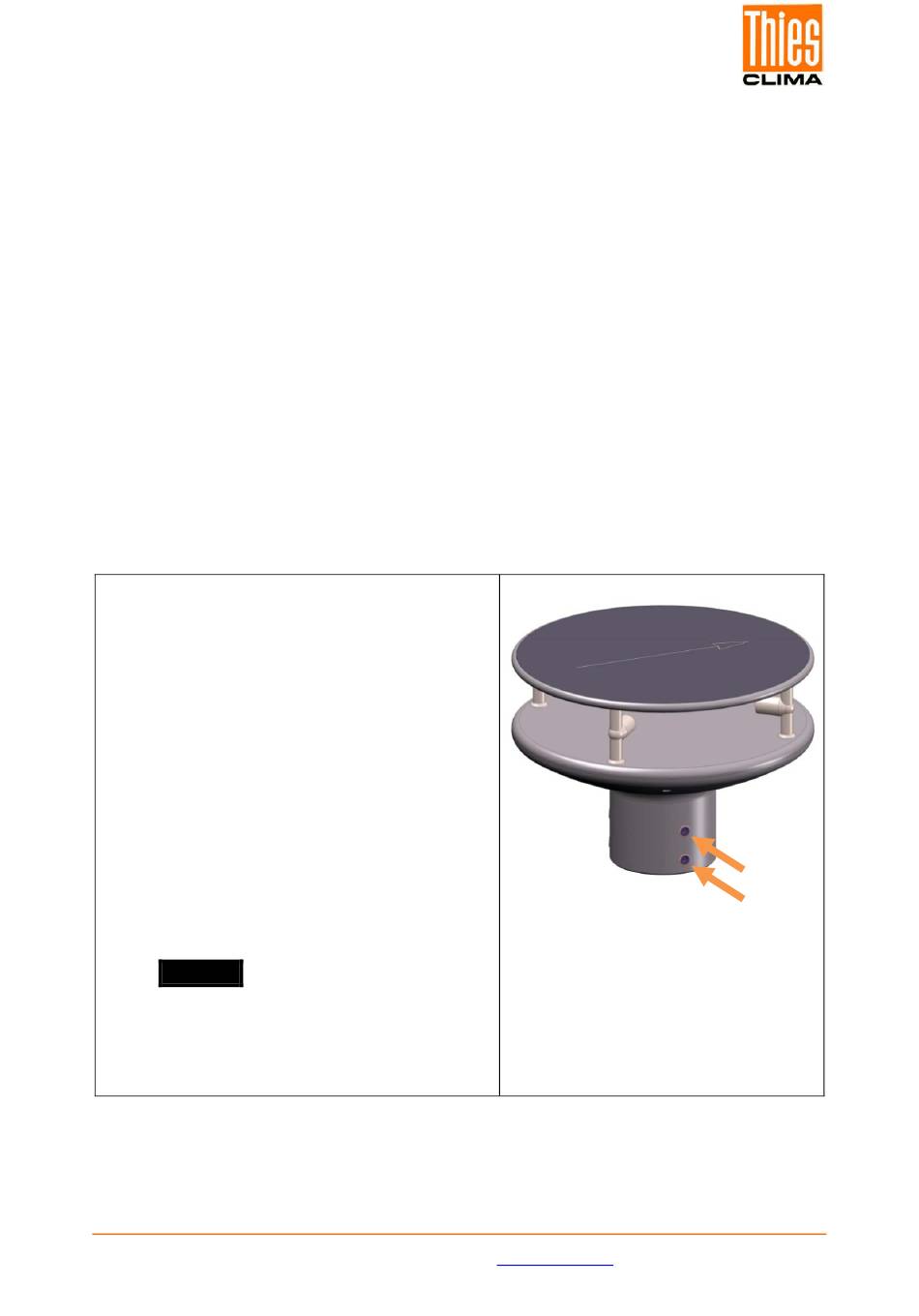

4. Anschließend das Ultraschall-Anemometer
durch die vier M8-Innen-
Sechskantschrauben am Mast sichern.
Achtung:
Die Innen-Sechskant-Schrauben sind mit
max.7Nm anzuziehen.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
·www.thiesclima.com
021930/11/22
Seite 10 von 36
