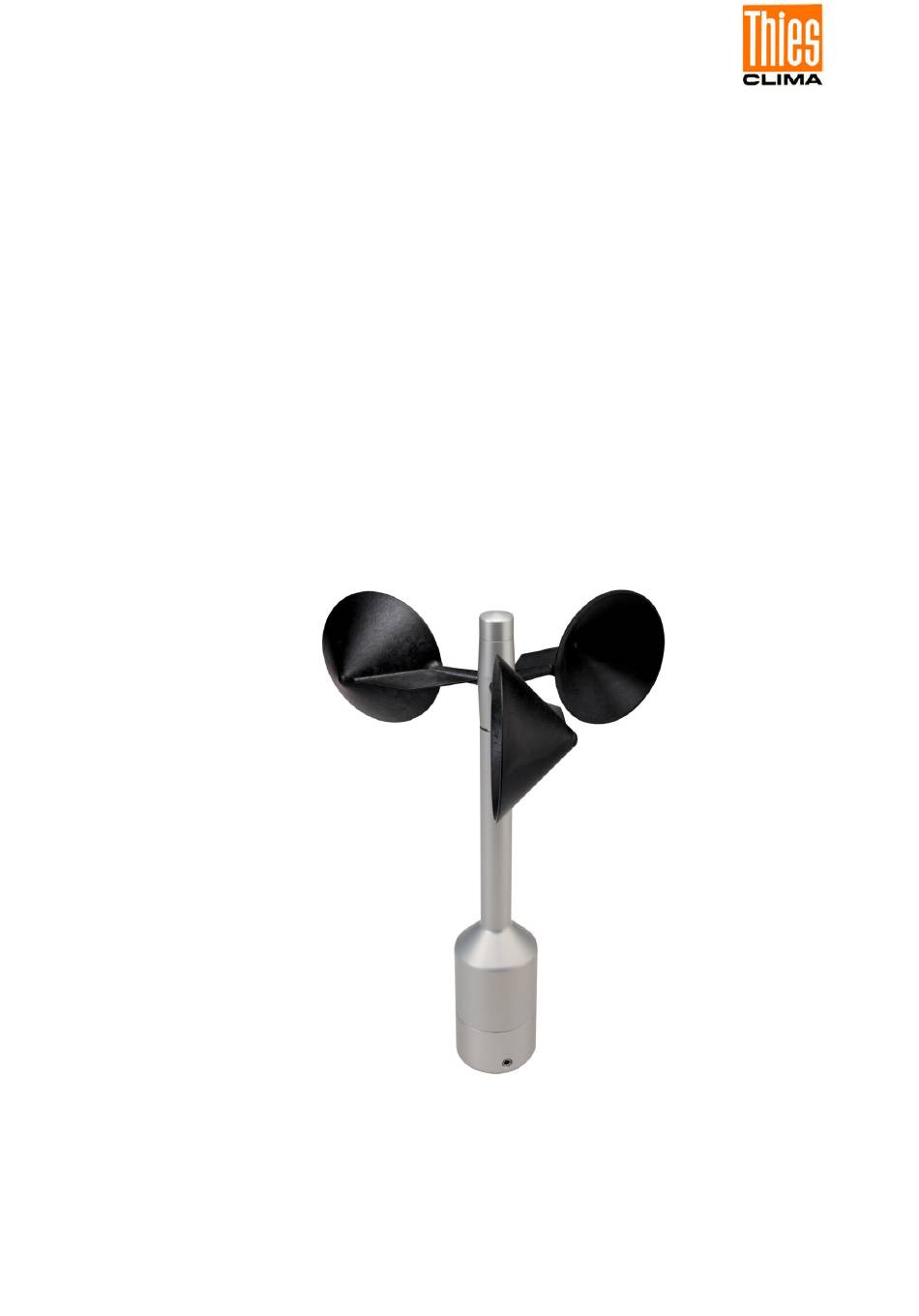

- Seite 1 Windgeber >>First Class Advanced X<< Kurz - Bedienungsanleitung 4.3352.10.400 / 401 4.3352.00.400 / 401 - Klassifiziert nach IEC 61400-12-1 EDITION 2.0 (2017-03) Ab Softwareversion V4.00 Dok. No. 021961/12/21 T H E W O R L D O F W E A T H E R D A T A...
- Seite 2 Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beach- ten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •...
-
Seite 3: Inhaltsverzeichnis
Patent Nr.: EP 1 398 637 Patent Nr.: DE 103 27 632 Patent Nr.: EP 1 489 427 Lieferumfang 1 x Windgeber First Class Advanced X 1 x Anschlussstecker 1 x Kurz - Bedienungsanleitung (die gesamte Bedienungsanleitung steht als Download zur Verfügung) Die Bedienungsanleitung liegt unter folgendem Link zum Download bereit: https://www.thiesclima.com/db/dnl/4.3352.x0.400-401_Windgeber-FirstClass-Advanced-... -
Seite 4: Installation
2 Installation Achtung: Lagerung, Montage und Betrieb unter Witterungsbedingungen ist nur in senkrechter Position zulässig, andernfalls kann Wasser in das Gerät eindringen. Hinweis: Bei Verwendung von Befestigungsadaptern (Winkel, Traverse, etc.) ist eine mögliche Beeinflussung der Messwerte durch Abschattungseffekte zu be- achten. -
Seite 5: Mechanische Montage
2.1 Mechanische Montage Hinweis: Die elektrische Montage sollte soweit vorbereitet sein, dass Stecker und Kabel durch Gerä- teträger, Mast, Traverse etc. durchgeführt sind und zum Zeitpunkt der folgenden “Mechani- schen Montage“ mit dem Windgeschwindigkeitsgeber verbunden werden kann, hierzu siehe auch Kapitel 7.2 Die Montage des Windgeschwindigkeitsgeber muss auf einen für die Messung geeigneten Geräteträger erfolgen. -
Seite 6: Nordausrichtung
Die Montage des Windgebers muss auf einen, für die Messung, geeigneten Geräteträger erfolgen. Maße zum Windrichtungsgeber siehe Kapitel 15. Werkzeug: Innensechskantschlüssel SW3 (Inbusschlüssel). Ablauf: 1. Ein vorbereitetes Kabel mit konfekti- oniertem Stecker durch die Bohrung des Mastes, Rohr, Ausleger etc. füh- ren und an den Windgeber stecken. -
Seite 7: Elektrische Montage
2.2 Elektrische Montage 2.2.1 Kabel An der beiliegenden Kupplungsdose muss ein geschirmtes Kabel mit einem Durchmesser von 7-8mm und einem Aderquerschnitt von 0,5... 0,75mm² angelötet werden. • Die Anzahl der erforderlichen Adern ist dem Anschlussschaltbild (Kapitel 7.3) zu ent- nehmen. 2.2.1.1 Kabelempfehlung Aderanzahl / Querschnitt / Typ / Kabeldurchmesser KABEL 8 x 0,5mm²... -
Seite 8: Anschlussempfehlung Für Den Kabelschirm
2.2.2.1 Anschlussempfehlung für den Kabelschirm Sensorträger Sensor Schirmung / Erdung Blitzschutz 1. Metallischer Mess- Isolierte Montage Kabelschirm zwischen Metallischer Blitzschutz- mast, geerdet am Messmast Sensor und Datener- stab auf Mast montieren. (z.B. durch nichtme- fassungsanlage (z.B. Alternativ: tallische Ausleger, Datalogger) beidseitig Separater Blitzfangstange Halter etc. -
Seite 9: Stecker Und Kabelmontage
2.2.3 Stecker und Kabelmontage Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme Kabelkonfektioniung: Mit Schirmanschluss 1. Teile nach obiger Darstellung auf Kabel Kabelmontage 1 auffädeln. Ansicht X 2. Kabelmantel 20mm abisolieren, Freiliegenden Schirm 15mm kürzen, Kabellitzen 5mm abisolieren. Kabelmantel zu Kabelmontage 1 Schirm Schrumpfschlauch oder Isolierband zwi- Kabelklemme... -
Seite 10: Anschluss-Schaltbild
2.3 Anschluss-Schaltbild Anschlussschema nach Kapitel 7.2.2.1 Nr.1, 3 und 4: Bestell – Nr. Sicht auf Lötanschluss des Gegen- 4.3352.00.400 steckers 4.3352.00.401 4.3352.10.400* 4.3352.10.401* *Bestell Nr. 4.3352.10... (ohne Heizung) PIN 7 u. 8 sind nicht belegt Name Funktion Signal als Frequenzausgang (Rechteck) Masse Versorgung 3,7 ... -
Seite 11: Wartung
3 Wartung Bei sachgemäßer Montage arbeitet das Gerät wartungsfrei. Starke Umweltverschmutzungen können beim Windgeber zum Verstopfen des Schlitzes zwischen den rotierenden und fest- stehenden Teilen führen. Dieser ist dann entsprechend zu reinigen. Reinigung Für die Reinigung des Gerätes sollte ein angefeuchtetes Tuch, ohne chemische Reinigungs- mittel, verwendet werden. - Seite 12 Eigenschaft Beschreibung Frequenzausgang open-drain oder push-pull Form Rechteck Frequenz 1082Hz @ 50m/s ohne Verwendung von Kalibrierdaten Amplitude gleich Versorgungsspannung, max. 15V Last Ra > 1kΩ (Push-pull Ausgang mit 200Ω in Serie) Ca < 200nF (entspricht einer Kabellänge ~1km) Serielle Schnittstelle RS485 Betriebsart Halb-Duplex-Modus...
-
Seite 13: Faq - Frequently Asked Questions
Eigenschaft Beschreibung Adapter (Option) möglich. Abmessungen Siehe Maßbild. Gewicht ca. 0,5kg Schutzart IP 55 (DIN 40050) Material Gehäuse, Aluminium (AlMgSi1) Mastaufnahme Edelstahl V4A (1.4571) FAQ - Frequently Asked Questions Für diese Produkt haben wir ein FAQ - Frequently Asked Questions Sammlung für unsere Kunden auf der Homepage bereit gestellt. -
Seite 14: Weitere Informationen / Dokumente Als Download
Weitere Informationen / Dokumente als Download Weitere Informationen können in der Kurz-BA nachgelesen werden. Diese Dokumente sowie die Bedienungsanleitung liegen unter folgendem Link zum Download bereit. Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.3352.x0.400-401_Windgeber-FirstClass-Advanced- X_deu.pdf Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH &...
