Bedienungsanleitung
021504/09/09

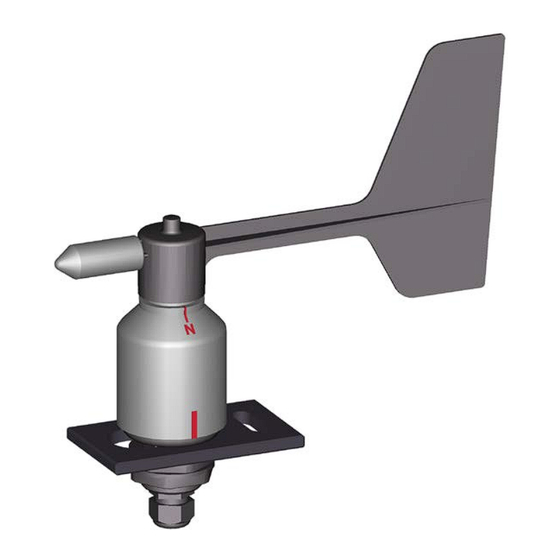

Windrichtungsgeber - compact
Low Power Gerät mit Digitalausgang, 5 Bit seriell synchron
4.3129.03.000
ADOLF THIES GmbH & Co. KG
Hauptstraße 76
37083 Göttingen Germany
Postfach 3536 + 3541
37025 Göttingen
Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65
www.thiesclima.com
info@thiesclima.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Thies CLIMA 4.3129.03.000
Inhaltszusammenfassung für Thies CLIMA 4.3129.03.000
- Seite 1 Bedienungsanleitung 021504/09/09 Windrichtungsgeber - compact Low Power Gerät mit Digitalausgang, 5 Bit seriell synchron 4.3129.03.000 ADOLF THIES GmbH & Co. KG Hauptstraße 76 37083 Göttingen Germany Postfach 3536 + 3541 37025 Göttingen Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65 www.thiesclima.com info@thiesclima.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ausführung ..........................3 Anwendung ..........................3 Aufbau und Arbeitsweise ......................3 Empfehlung Standortwahl / Standardaufstellung ..............4 Installation ..........................4 Mechanische Montage ......................5 Nordausrichtung ......................... 5 Elektrische Montage ......................5 Anschluss-Schaltbild ......................... 6 Wartung ............................ 6 Technische Daten ........................7 Maßbild ............................. -
Seite 3: Ausführung
1 Ausführung Bestell - Nr. Mess- Elektr. Heizung Anschlussart Bauart/Ausstattung bereich Ausgang • 5 Bit Seriell 12 m Kabel LiYCY 4.3129.03.000 0...360° 20 W Nordmarkierung (N) (oben) 6 x 0,25 mm² Synchron • Nordstrich (unten) • Gehäuse-Sicherungsstift • Gegenhalter Lieferumfang: Windrichtungsgeber –compact... -
Seite 4: Empfehlung Standortwahl / Standardaufstellung
Die Codescheibe löst die Windrichtung in 32 Sektoren (11,25°/ Sektor) auf. Das serielle Ausgangssignal verhält sich proportional zu den 32 Sektoren. Die Sektoren beginnen bei der Windrichtung Nord mit dem Sektor 0 und enden bei Sektor n (siehe Abbildung: Sektoren). [Nord = 0°... -
Seite 5: Mechanische Montage
5.1 Mechanische Montage Die Montage kann z.B. auf einer Traverse mit einer Bohrung von ∅ 29 mm erfolgen. Dabei ist der Gegenhalter so über das Sechskant des Gebers zu stecken, dass der Nordstrich auf die Längsseite des Gegenhalters zeigt. Das Kabel wird durch die Bohrung geführt. Der Windrichtungsgeber ist nach der Nordausrichtung (siehe Kapitel 5.2) mit den Sechskantmuttern (SW 36) zu sichern. -
Seite 6: Anschluss-Schaltbild
6 Anschluss-Schaltbild Bestell – Nr. 4.3129.03.000 Heizung 20 W Ader Farb- Kennzeichnung Pg 9 / Kabel 1 weiß 2 braun 4 5 6 3 grün 4 gelb 5 grau Schirm 6 rosa 7 Wartung Bei sachgemäßer Montage arbeitet das Gerät wartungsfrei. Starke Umweltverschmutzung kann beim Windrichtungsgeber zum Verstopfen des Schlitzes zwischen den rotierenden und feststehenden Teilen führen. -
Seite 7: Technische Daten
8 Technische Daten Eigenschaft Beschreibung / Wert Messbereich 0 – 360° Auflösung 11,25 ≤ 1 m/s nach ASTM- Standards D 5366-96 Anlaufwert ≤ 0,4m/s nach VDI- Richtlinie 3786 Blatt 2 Entfernungskonstante < 2,5 m nach ASTM- Standards D 5366-96 ± 5° Genauigkeit Messprinzip optoelektronisch... - Seite 8 Clock Data 8 bit 8 bit invers Parameter Symbol Einheit Startimpuls (1. Clockimpuls) Wandlerzeit bis Messwert steht Clock Impulslänge Messwert-Abfragerate Abbildung 1: Schnittstellenspezifikation 8 - 12 021504/09/09...
-
Seite 9: Maßbild
9 Maßbild Abbildung 2: Maßbild Windrichtungsgeber Abbildung 3: Maßbild Gegenhalter 9 - 12 021504/09/09... -
Seite 10: Zubehör
10 Zubehör Für den Windrichtungsgeber ist folgendes Zubehör erhältlich Traverse 4.3171.30.000 Klemmbereich: Ø 48 ... 102 mm Dient zur gemeinsamen 4.3171.31.000 Klemmbereich: Ø 116 ... 200 mm Montage von Windgeber Geberabstand: 0,8 m und Windrichtungsgeber Material: Aluminium compact an einem Mast. Traverse, kurz 4.3171.40.000 Klemmbereich: Ø... -
Seite 11: Ec-Declaration Of Conformity
4.3128.03.000 4.3128.10.000 4.3128.10.110 4.3128.10.120 4.3129.00.000 4.3129.00.150 4.3129.00.300 4.3129.00.500 4.3129.00.700 4.3129.03.000 4.3129.10.110 4.3129.60.000 4.3129.60.150 4.3129.60.700 4.3129.80.000 021092/02/07; 021191/02/07; 021226/11/05; 021481/05/09; specified technical data in the document: 021504/07/06 The indicated products correspond to the essential requirement of the following European Directives and Regulations:... - Seite 12 ADOLF THIES GMBH & CO. KG Hauptstraße 76 D-37083 Göttingen Postfach 3536 + 3541 D-37025 Göttingen Tel. +49(0)551 79001-0 Fax +49(0)551 79001-65 www.thiesclima.com info@thiesclima.com - Änderungen vorbehalten- 12 - 12 021504/09/09...
