Thies CLIMA First Class Bedienungsanleitung Seite 12

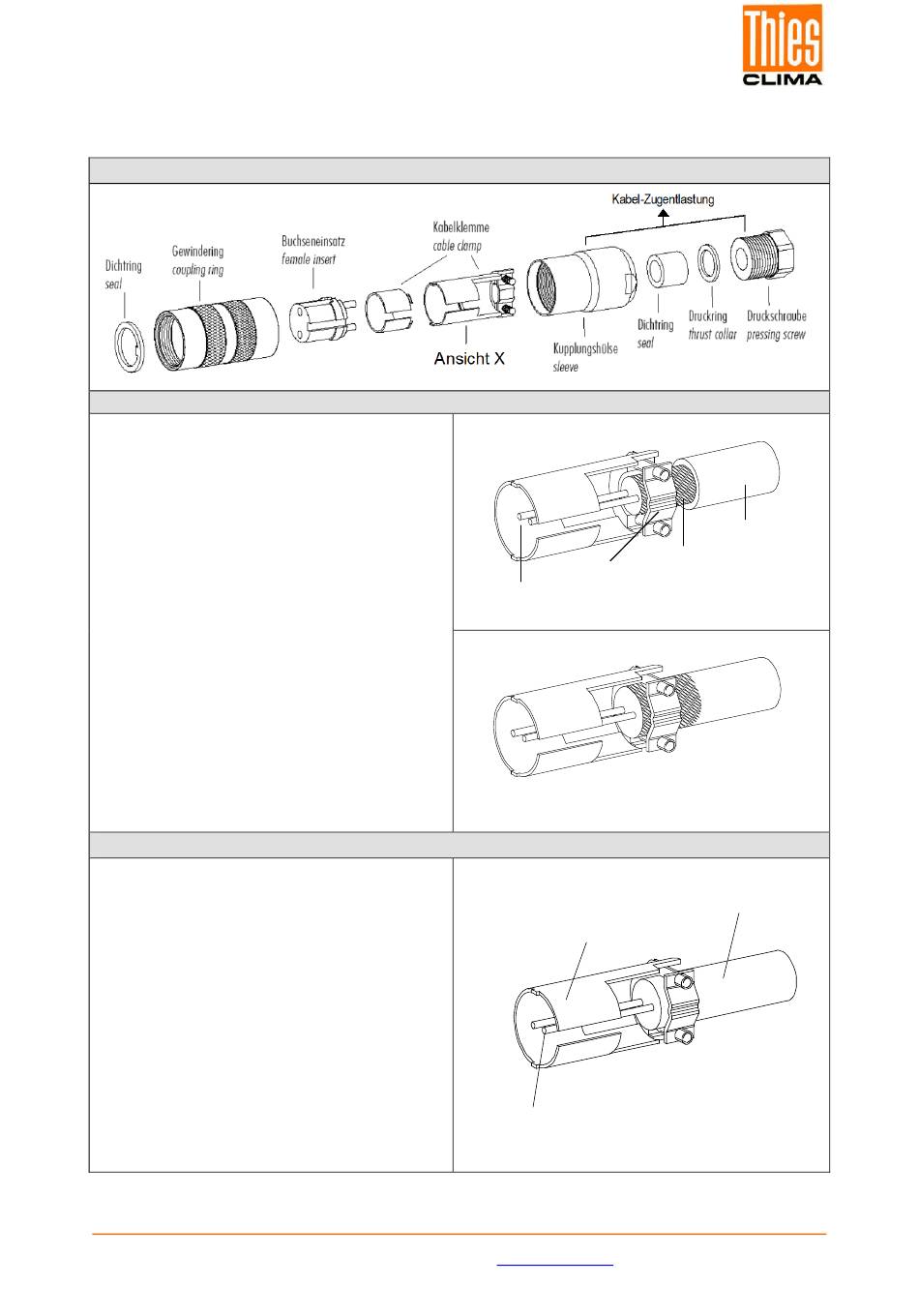

5.3.3 Stecker und Kabelmontage
Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme
Kabelkonfektioniung: Mit Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln
2. Kabelmantel 20mm abisolieren,
Freiliegenden Schirm 15mm kürzen
Kabellitzen 5mm abisolieren
zu Kabelmontage 1
Schrumpfschlauch oder Isolierband
zwischen Litzen und Schirm bringen.
zu Kabelmontage 2
wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlöten,
Schirm in Kabelklemme positionieren
4. Kabelklemme anschrauben
5. Übrige Teile gemäß oberer Darstellung
montieren
6. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.
Kabelkonfektioniung: Ohne Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren.
3. Freiliegenden Schirm 20mm kürzen.
4. Kabellitzen 5mm abisolieren.
5. Kabellitzen an Buchseneinsatz anlöten.
6. Kabelklemme positionieren.
7. Kabelklemme anschrauben.
8. Übrige Teile gemäß oberer Darstellung
montieren.
9. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
Kabelmontage 1
Ansicht X
Schirm
Kabelklemme
Kabellitze
Kabelmontage 2
Ansicht X
Kabelklemme
Kabellitzen
·www.thiesclima.com
Kabelmantel
Kabelmantel
021750/08/22
Seite 12 von 22
