2.3
Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.

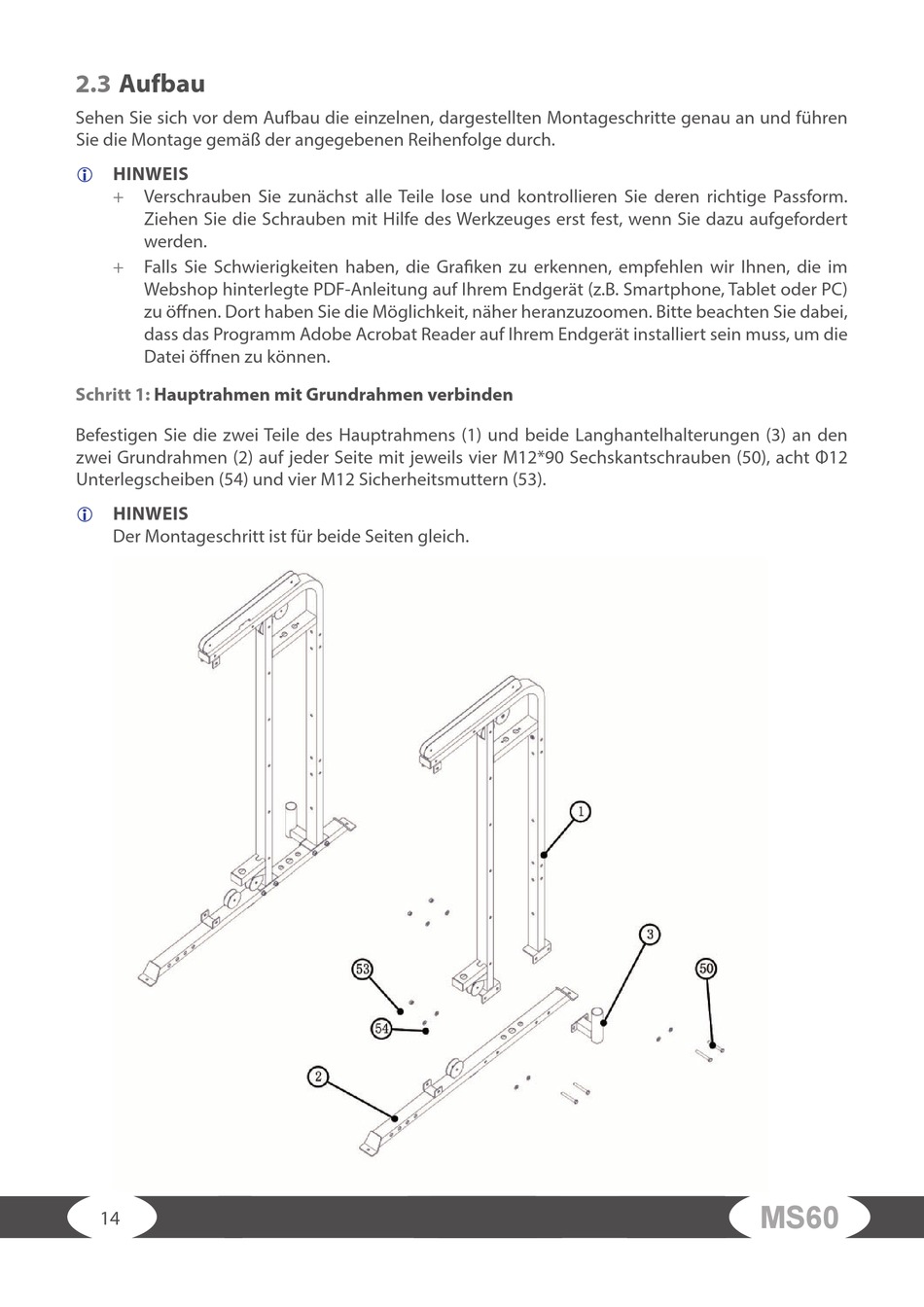

Schritt 1:
Hauptrahmen mit Grundrahmen verbinden
Befestigen Sie die zwei Teile des Hauptrahmens (1) und beide Langhantelhalterungen (3) an den
zwei Grundrahmen (2) auf jeder Seite mit jeweils vier M12*90 Sechskantschrauben (50), acht Φ12
Unterlegscheiben (54) und vier M12 Sicherheitsmuttern (53).
HINWEIS
Der Montageschritt ist für beide Seiten gleich.
14
MS60
