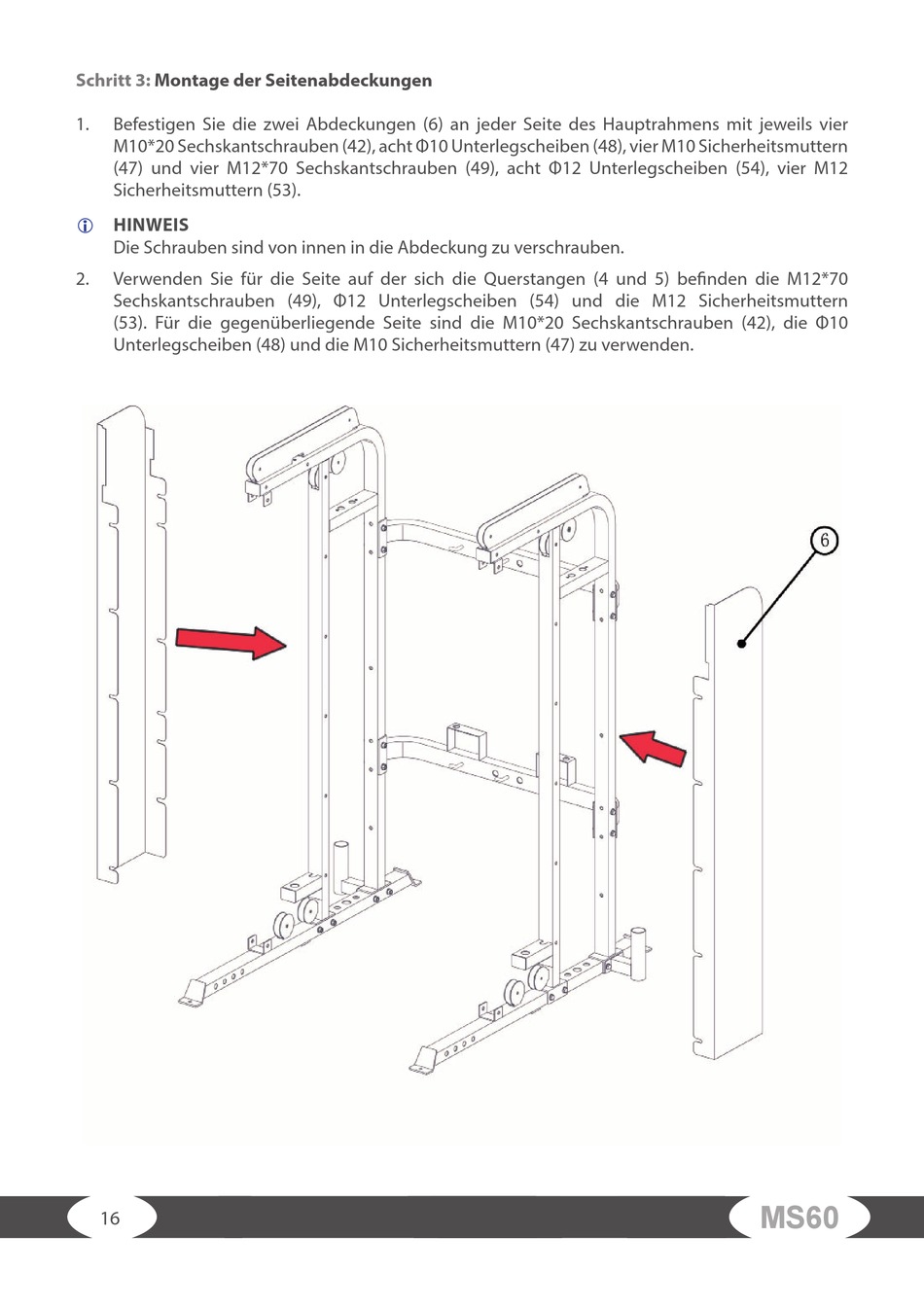

Schritt 3: Montage der Seitenabdeckungen
1. Befestigen Sie die zwei Abdeckungen (6) an jeder Seite des Hauptrahmens mit jeweils vier
M10*20 Sechskantschrauben (42), acht Φ10 Unterlegscheiben (48), vier M10 Sicherheitsmuttern
(47) und vier M12*70 Sechskantschrauben (49), acht Φ12 Unterlegscheiben (54), vier M12
Sicherheitsmuttern (53).

HINWEIS
Die Schrauben sind von innen in die Abdeckung zu verschrauben.
2. Verwenden Sie für die Seite auf der sich die Querstangen (4 und 5) befi nden die M12*70
Sechskantschrauben (49), Φ12 Unterlegscheiben (54) und die M12 Sicherheitsmuttern
(53). Für die gegenüberliegende Seite sind die M10*20 Sechskantschrauben (42), die Φ10
Unterlegscheiben (48) und die M10 Sicherheitsmuttern (47) zu verwenden.
